PCBA线路板DIP件气泡图分解怎么做？

PCBA线路板DIP件气泡图分解怎么做？

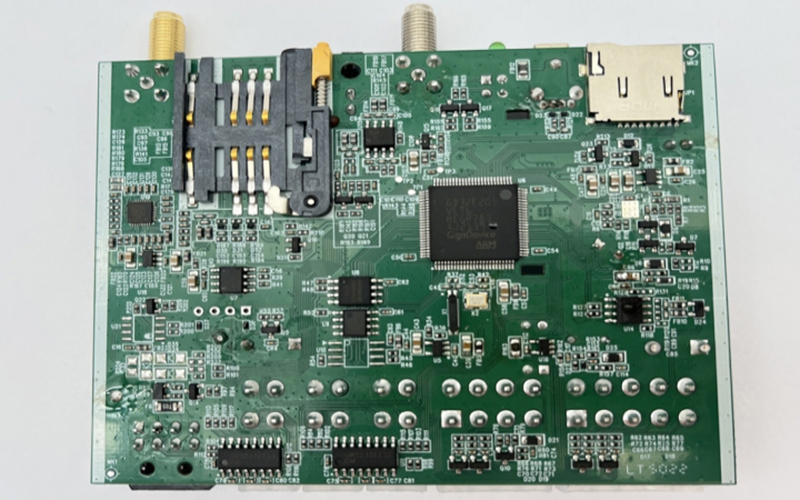

做 PCBA 线路板 DIP 件气泡图分解，先采集核心数据，包括 DIP 件气泡的坐标、面积等缺陷特征，以及 SMT 加工的回流焊温度、锡膏参数和 DIP 波峰焊数据。用 Excel 或专业分析工具绘图，X/Y 轴设 PCB 坐标，气泡大小映射面积，再通过气泡分布规律初步定位问题。最后关联 SMT 与 DIP 工艺参数，比如排查回流焊温度异常是否导致气泡，完成基础分解与溯源。下面是PCBA线路板DIP件气泡图分解怎么做详情？

一、DIP件气泡图的核心认知：为何它是工艺管控的关键

1）气泡图作为多变量数据可视化工具，通过X轴、Y轴和气泡大小三个维度呈现数据关联，在PCBA分析中可直观展示DIP件气泡的分布特征、严重程度及与工艺参数的相关性。与传统的缺陷统计表相比，气泡图能快速暴露隐性规律——例如某批次DIP件气泡集中在特定区域，或随波峰焊温度升高气泡体积呈规律性变化，这种可视化优势使工艺优化更具靶向性。

在实际生产中气泡图的价值，体现在三个层面：一是质量筛查，通过气泡大小分布快速判定批次合格率；二是根源定位，关联SMT与DIP工艺参数找到问题触发点；三是趋势预警，通过连续批次数据对比提前发现设备漂移风险。某电子制造企业的实践显示，引入气泡图分解后，DIP件气泡缺陷的排查效率提升60%，返工成本降低40%。

2）DIP件气泡的危害与检测标准

DIP件气泡的危害具有渐进性和隐蔽性：焊点内部气泡会降低导电截面积，导致温升过高引发老化；器件引脚与焊盘间的气泡可能在振动环境下扩大，造成虚焊失效；而连接器外壳气泡则会破坏绝缘性能，引发短路风险。这些缺陷在出厂检测中易被遗漏，却会在产品服役期集中爆发故障。

行业通用的IPC-A-610G标准对DIP件气泡缺陷有明确界定：Class 2（普通工业类）产品允许焊点气泡面积≤25%，Class 3（高可靠应用）则要求无可见气泡，且焊料需完全润湿引脚与焊盘。这一标准为气泡图分解提供了量化依据，使气泡大小、密度等指标的分析具备明确判定基准。

3）与SMT加工的关联性解析

DIP件气泡缺陷并非孤立存在，其形成与SMT加工环节存在深度关联。SMT回流焊的温度曲线若存在异常，可能导致PCB基材吸潮，在后续DIP波峰焊高温下释放水汽形成气泡；SMT贴片时的焊膏残留可能污染DIP焊盘，影响助焊剂活性引发气泡；甚至SMT钢网开口设计不合理，也会通过影响PCB热分布间接导致DIP区域气泡增多。因此，DIP件气泡图的分解咇须纳入SMT工艺参数维度，才能实现全流程溯源。

二、气泡图分解的前期准备：数据采集与标准建立

1）核心数据维度的确定与采集

气泡图的分析价值取决于数据维度的完整性，需围绕"缺陷特征-工艺参数-物料属性"构建三维数据体系，其中SMT相关参数的纳入是关键差异化要点。

1.1 缺陷特征数据

通过X射线检测设备（精度≥5μm）采集每颗DIP件的气泡数据：X轴设定为气泡中心坐标X值，Y轴设定为气泡中心坐标Y值，气泡大小映射气泡实际面积（单位：mm²）。同时记录气泡形态（圆形/不规则形）、分布位置（引脚焊点/器件本体）等定性数据，为后续分类分析奠定基础。检测时需注意，不同DIP器件的检测参数需差异化设置——例如大功率电阻的焊点气泡检测需提高X射线穿透深度，而连接器外壳气泡则需增强表面成像清晰度。

1.2 全流程工艺参数

SMT加工环节需重点采集：回流焊峰值温度（±1℃精度）、回流时间、锡膏类型与粘度、钢网厚度与开口尺寸、AOI检测的焊膏偏移量数据。DIP加工环节则需记录：波峰焊温度曲线、助焊剂型号与喷涂量、插件深度、剪脚长度、焊后冷却速率。两类数据需通过MES系统关联同一PCB的批次编号，确保分析时可实现跨工艺溯源。

某企业的实践表明，将SMT回流焊峰值温度波动（±5℃范围内）与DIP气泡面积进行关联分析，成功定位出温度超过230℃时气泡缺陷率显著上升的规律。

1.3 物料属性数据

包括PCB基材型号（Tg值）、DIP器件的 Moisture Sensitivity Level（MSL）等级、引脚镀层类型（Sn/Pb或无铅）、助焊剂固含量等。特别需关注SMT贴片物料与DIP器件的热膨胀系数差异，这一参数对混合工艺的气泡形成有重要影响。

2）数据清洗与标准化处理

原始数据需经过三重处理才能用于气泡图制作：首先剔除异常值，通过3σ原则过滤检测设备误差导致的极偳数据（如气泡面积超过焊盘总面积50%的异常值）；其次进行数据对齐，将SMT与DIP的工艺参数按时间戳匹配至具体PCB位置；最后实现单位标准化，例如将不同检测设备的气泡面积数据统一换算为mm²，确保数据可比性。

对于缺失数据的处理需遵循行业规范：SMT回流焊温度缺失时，采用同批次相邻PCB的平均值填充；DIP气泡位置数据缺失时，则标记为"未检测"并在后续分析中单独归类，避免影响整体规律判断。

3）工具选型与环境搭建

根据企业生产规模选择合适的分析工具：中小批量生产可采用Excel或Wyn V6.0等通用软件，通过数据绑定功能实现气泡图绘制，将"气泡大小"字段绑定气泡面积，"X轴"绑定PCB坐标，"Y轴"绑定工艺参数；大批量生产则建议采用专业的PCBA质量分析系统，支持与MES、AOI等设备的数据直连，实现气泡图的实时生成与自动分析。

工具环境需满足三个要求：数据处理能力支持每批次≥1000个PCB的检测数据；具备多维度筛选功能，可按SMT设备编号、DIP生产线、物料批次等条件快速过滤数据；支持气泡图与其他图表（如趋势图、热力图）的联动展示，便于综合分析。

三、DIP件气泡图的绘制与基础分析：从可视化到规律识别

1）气泡图的标准化绘制流程

以专业分析系统为例，标准化绘制需经过五个步骤：

1.1. 数据导入：通过ODBC接口连接MES系统，导入关联后的缺陷特征、工艺参数与物料属性数据，确保字段映射准确（如将"回流焊温度"字段映射为数值型）。

1.2. 维度配置：X轴选择"PCB板X坐标"（单位：mm），Y轴选择"PCB板Y坐标"，气泡大小绑定"气泡面积"，并通过颜色区分气泡类型（如红色表示焊点气泡，蓝色表示器件本体气泡）。

1.3. 参数调整：气泡直径设置为1-10mm的动态范围，确保樶小气泡（0.01mm²）可见且最大气泡（≤2mm²）不重叠；坐标轴刻度按PCB实际尺寸设定，避免比例失真。

1.4. 标注添加：对面积≥0.5mm²的超标气泡添加数据标签，标注批次号、SMT设备编号、DIP插件工位等关键信息，便于快速溯源。

1.5. 模板保存：将配置好的气泡图保存为标准模板，包含SMT工艺参数筛选条件、气泡判定阈值等预设项，确保不同批次分析的一致性。

对于Excel等通用工具，可通过"插入-图表-气泡图"功能实现基础绘制，利用数据透视表功能关联SMT与DIP参数，通过宏命令实现批量数据的自动更新。

2）基础特征分析方法

气泡图的基础分析需聚焦"分布规律-数值特征-关联趋势"三个维度，结合SMT加工特点挖掘潜在问题：

2.1 分布规律识别

通过气泡的空间分布判断问题来源：若气泡集中在PCB边缘区域，需核查SMT贴片时的板边固定方式是否导致应力集中；若气泡沿SMT贴片区域边缘呈带状分布，则可能是回流焊与波峰焊的热影响叠加所致。某汽车电子PCB的气泡图显示，缺陷集中在SMT BGA器件与DIP连接器的过渡区域，后续排查发现是BGA焊接残留的助焊剂挥发引发连锁反应。

2.2 数值特征统计

对气泡大小进行频次分析，若存在明显的双峰分布，往往对应两种不同成因的缺陷：小气泡（≤0.1mm²）可能来自助焊剂挥发不充分，而大气泡（≥0.5mm²）多由PCB吸潮导致。结合SMT加工数据进一步分析：若小气泡占比高且对应批次SMT回流焊时间偏短，则可锁定为预热不足问题。

2.3 关联趋势挖掘

通过动态气泡图展示不同工艺参数下的缺陷变化：将SMT回流焊温度作为动态维度，观察气泡大小随温度升高的变化趋势，若呈现先减小后增大的抛物线特征，则说明存在樶忧温度区间。某消费电子企业通过此方法，确定回流焊峰值温度225℃、波峰焊温度255℃为樶忧参数组合，使气泡缺陷率从8%降至1.2%。

3）常见绘制误区与规避策略

气泡图绘制中易出现三类问题，需结合SMT工艺特点针对性规避：

3.1 维度选择偏差：仅关注DIP参数而忽略SMT维度，导致无法定位跨工艺问题。规避方法是建立"工艺参数矩阵"，强制纳入至少3项SMT关键参数（如回流焊温度、锡膏量、贴片压力）。

3.2 气泡重叠掩盖：高密度缺陷区域的气泡重叠导致数据失真。可采用"分层绘制"策略，按SMT贴片区域与DIP插件区域分别绘图，或通过透明度调整（设置为60%）显示重叠区域的气泡密度。

3.3 单位不统一：不同检测设备的数据单位差异导致分析误差。需建立标准化数据字典，明确SMT与DIP各参数的单位、精度及换算公式，导入工具前进行自动校验。

四、气泡图的深度分解：多维度溯源与工艺优化

1）按缺陷成因的分解维度

1.1 焊料相关气泡分解

此类气泡在图中多呈不规则形状，常分布于引脚根部。结合SMT加工数据分解：

1.1.1 若气泡集中在使用某批次锡膏的PCB上，需核查SMT锡膏与DIP助焊剂的兼容性，可通过对比实验验证不同组合的气泡产生率。

1.1.2 若气泡大小与SMT贴片时的焊膏残留量正相关，则需优化钢网开口设计，减少DIP焊盘周边的锡膏溢出。某案例显示，将SMT钢网开口向DIP区域偏移0.1mm后，相关气泡缺陷减少70%。

1.2 热工艺相关气泡分解

这类气泡多呈圆形，分布无明显规律但与温度曲线强相关。分解要点：

1.2.1 提取SMT回流焊与DIP波峰焊的温度曲线数据，与气泡图进行时间-空间关联，定位高温停留时间过长的区域。

1.2.2 针对Class 3高可靠产品，需绘制"温度-气泡面积"二维热力图，将SMT预热段温度梯度作为第三维度，优化热分布均匀性。

1.3 物料相关气泡分解

气泡形态与分布因物料特性而异：PCB吸潮导致的气泡多位于板层交界处，器件吸潮则导致气泡集中在本体底部。分解时需：

1.3.1 关联SMT物料的MSL等级与DIP器件的存储条件数据，若气泡集中在MSL≥3级的器件周边，需核查SMT车间的湿度管控（应≤40%RH）。

1.3.2 对PCB分层起泡区域进行切片分析，结合SMT回流焊峰值温度，判断是否因Tg值不足导致（普通Tg板需≥130℃）。

2）结合SMT加工的全流程溯源

2.1 前端SMT环节溯源

当气泡图显示缺陷呈"局部聚集"特征时，需回溯SMT加工的三个关键节点：

2.1.1. 锡膏印刷：调取SPI检测数据，若气泡集中区域对应SMT焊膏量超标（偏差≥15%），需检查钢网开口是否磨损或变形。

2.1.2. 回流焊接：分析温度曲线，若峰值温度波动≥±3℃，需校准回流焊炉温区传感器，同时检查传送带速度是否稳定。

2.1.3. 贴片精度：查看AOI检测的贴片偏移数据，若DIP插件位置与SMT贴片位置偏差≥0.2mm，可能导致热应力集中产生气泡。

某工业控制板的气泡图分解显示，缺陷集中在DIP继电器附近，溯源发现是SMT贴片时的电容偏移导致焊盘热分布不均，调整贴片机吸嘴压力后问题解决。

2.2 中后端衔接环节溯源

SMT与DIP的工艺衔接处是气泡缺陷的高发区，需重点核查：

2.2.1 中转时间：SMT加工完成至DIP插件的间隔若超过4小时，PCB吸潮风险增加，需在气泡图中标记中转时长维度，量化其影响程度。

2.2.2 清洁工艺：SMT焊后残留的助焊剂若未彻底清除，会与DIP助焊剂发生反应产生气体，可通过对比清洁前后的气泡图验证影响。

2.2.3 定位基准：若SMT与DIP采用不同定位基准，可能导致器件偏移引发气泡，需在气泡图中叠加基准偏差数据进行分析。

2.3 设备与环境溯源

通过气泡图的批次差异分析设备与环境因素：

2.3.1 设备状态：若某条生产线的气泡缺陷率持续偏高，需关联SMT贴片机、回流焊炉的维护记录，检查设备精度是否超标。

2.3.2 环境参数：绘制"湿度-气泡率"趋势图，若相对湿度超过50%时缺陷率骤升，需升级车间除湿系统，同时优化SMT物料存储的防潮包装。

3）基于分解结果的工艺优化方案

3.1 SMT工艺优化策略

根据气泡图分解结果，针对性调整SMT参数：

3.1.1 热曲线优化：若气泡与回流焊峰值温度正相关，将温度从230℃降至220℃，同时延长预热时间30秒，确保助焊剂充分挥发。

3.1.2 物料管控升级：对MSL等级高的SMT器件实施真空包装，车间存储时间不超过24小时，并在气泡图中添加"存储时长"维度监控效果。

3.1.3 钢网设计改进：根据气泡分布调整钢网开口，在DIP与SMT过渡区域采用阶梯式开口，减少焊膏残留。

3.2 DIP工艺优化策略

结合SMT参数联动优化DIP工艺：

3.2.1 波峰焊参数调整：若SMT回流焊温度偏低导致气泡，可将DIP助焊剂喷涂量增加10%，同时提高预热温度至120℃。

3.2.2 插件工艺规范：针对气泡集中的插件工位，制定"插件深度±0.5mm"的严格标准，配备专用定位工装确保精度。

3.2.3 焊后处理优化：将冷却速率从5℃/s降至3℃/s，减少热应力导致的气泡产生，同时在清洗工艺中增加超声清洗环节。

3.3 全流程协同优化

建立SMT与DIP工艺的协同管控机制：

3.3.1 参数匹配：制定《SMT-DIP工艺参数匹配表》，明确不同SMT回流焊温度对应的DIP波峰焊参数组合，通过气泡图持续验证优化。

3.3.2 质量联动：在MES系统中建立"气泡缺陷-工艺参数"关联模型，当SMT参数超出阈值时，自动预警DIP环节调整对应参数。

3.3.3 人员培训：开展跨工序培训，使SMT操作员了解贴片精度对DIP气泡的影响，DIP操作员掌握SMT热曲线的基本判断方法。

五、实战案例：从气泡图分解到良率提升的完整实践

1）案例背景与问题呈现

某新能源汽车电子企业的车载控制板生产线，采用"SMT贴片+DIP插件"混合工艺，2025年第三季度DIP件气泡缺陷率突然从2.1%升至7.8%，主要集中在DIP继电器与SMT芯片的相邻区域，Class 3产品合格率降至89%，远超行业标准。企业通过气泡图分解技术开展问题排查与工艺优化。

2）气泡图绘制与初步分析

2.1. 数据采集：采集10批次共500块PCB的检测数据，包含：SMT回流焊温度、锡膏类型、贴片压力等8项SMT参数；DIP波峰焊温度、助焊剂型号、插件速度等6项DIP参数；气泡坐标、面积、形态等缺陷数据。

2.2. 气泡图制作：采用专业分析系统绘制气泡图，X轴为PCB X坐标（0-200mm），Y轴为PCB Y坐标（0-150mm），气泡大小映射面积（0.01-2mm²），颜色区分缺陷类型（红色：焊点气泡；蓝色：器件气泡）。

2.3. 初步分析：气泡集中在PCB右侧（150-200mm）的SMT芯片与DIP继电器过渡区，80%为面积0.1-0.5mm²的不规则气泡，且对应批次SMT回流焊峰值温度普遍超过230℃。

3）深度分解与根源定位

3.1. 按成因分解：通过气泡形态与工艺参数关联，判定60%为热工艺相关气泡，40%为焊料相关气泡。

3.2. SMT环节溯源：调取AOI数据发现，缺陷区域的SMT芯片贴片偏移量达0.15mm，且使用的锡膏为新批次，助焊剂含量比原型号高5%。

3.3. 设备状态核查：SMT回流焊炉的3号温区传感器存在偏差，实际温度比设定值高8℃，导致助焊剂过度挥发形成残留。

3.4. 根源确认：新批次锡膏的高助焊剂含量，叠加回流焊温度偏高导致的过度挥发，残留物质在DIP波峰焊时再次挥发，形成气泡缺陷。

4）优化措施与效果验证

4.1. SMT工艺调整：校准回流焊炉温区传感器，将峰值温度从235℃降至225℃；更换为原型号锡膏，同时将贴片偏移量控制在≤0.1mm。

4.2. DIP工艺协同优化：将助焊剂喷涂量减少8%，预热温度从110℃升至120℃，确保残留助焊剂充分挥发。

4.3. 效果验证：优化后生产5批次250块PCB，绘制气泡图显示缺陷率降至1.3%，Class 3产品合格率提升至98.5%。通过连续10批次监测，气泡缺陷率稳定在1%以下，验证优化效果可持续。

在PCBA制造中，DIP件气泡图分解绝非简单的数据分析工具，而是串联SMT加工与DIP插件工艺的质量管控核心。它通过多维度可视化呈现缺陷规律，实现从"事后补救"到"事前预防"的转变，从实战角度看，气泡图分解的价值体现在三个维度：对技术人员，它是精准定位问题的"显微镜"；对生产管理者，它是优化工艺的"指挥棒"；对企业，它是提升核心竞争力的"助推器"。

PCBA线路板DIP件气泡图分解怎么做？实战中做 DIP 件气泡图分解，先确定数据维度：气泡坐标、面积（X 射线检测），SMT 钢网开口、回流焊峰值温度，DIP 冷却速率。清洗数据后用专业系统绘图，按气泡大小分级（如＞0.5mm² 为超标）。再按区域分解若气泡集中在板边，核查 SMT 贴片机板边固定应力；最后联动 SMT 与 DIP 车间，调整工艺后复绘气泡图验证效果。
