pcba电路板各元器外观怎么识别？

pcba电路板各元器外观怎么识别

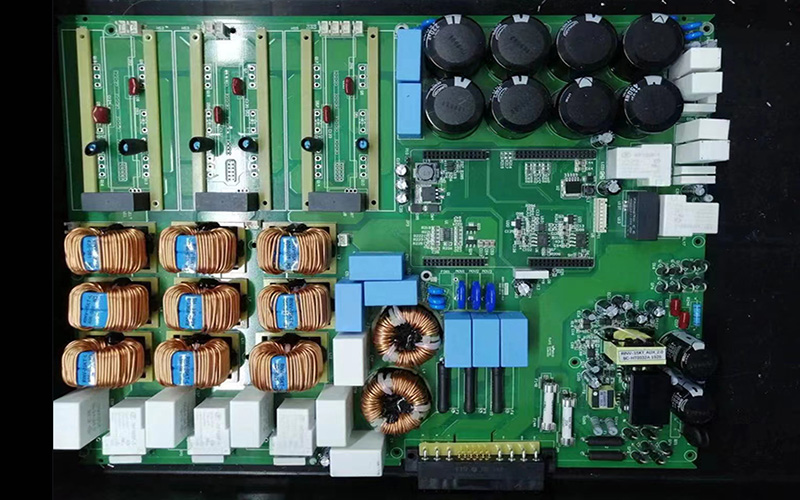

在进行pcba加工时，经常接触到很各种各样的电路板，那究竟pcba电路板各元器外观怎么识别呢？电路板是电子元器件的载体，它将各种电子元器件按照电路设计要求连接在一起，形成一个完整的电子系统。在PCBA电路板上，各种元器件的外观特征是非常重要的，因为它们可以帮助我们快速识别元器件的类型、功能和性能。本文将对PCBA电路板上各元器件的外观特征进行详细的介绍。

1. 电阻器

电阻器是PCBA电路板上最常见的元器件之一，其主要作用是限制电流的流动。电阻器的外观特征主要包括：

（1）颜色：电阻器的颜色通常与其阻值有关，如绿色为5%，蓝色为10%，红色为20%，棕色为1%，金色为5%，银色为10%。

（2）形状：电阻器的形状有圆柱形、扁平形、贴片形等。

（3）标识：电阻器上的标识通常包括阻值、功率、精度等信息。

2. 电容器

电容器是PCBA电路板上另一种常见的元器件，其主要作用是储存电荷和滤波。电容器的外观特征主要包括：

（1）颜色：电容器的颜色通常与其介质材料有关，如黄色为陶瓷，蓝色为电解，黑色为塑料，绿色为钽质。

（2）形状：电容器的形状有圆柱形、贴片形等。

（3）标识：电容器上的标识通常包括容量、电压、精度等信息。

3. 电感器

电感器是PCBA电路板上用于储存磁能的元器件，其主要作用是滤波、隔离和储能。电感器的外观特征主要包括：

（1）颜色：电感器的颜色通常与其绕组材料有关，如绿色为铜线，蓝色为铁芯，黑色为塑料。

（2）形状：电感器的形状有圆柱形、贴片形等。

（3）标识：电感器上的标识通常包括电感值、电流、频率等信息。

4. 二极管

二极管是PCBA电路板上用于整流、稳压和开关的元器件，其主要作用是将交流信号转换为直流信号。二极管的外观特征主要包括：

（1）颜色：二极管的颜色通常与其类型有关，如红色为发光二极管，黑色为普通二极管。

（2）形状：二极管的形状有圆柱形、贴片形等。

（3）标识：二极管上的标识通常包括型号、电流、电压等信息。

5. 三极管

三极管是PCBA电路板上用于放大和开关的元器件，其主要作用是将小信号放大为大信号。三极管的外观特征主要包括：

（1）颜色：三极管的颜色通常与其类型有关，如黑色为NPN型，白色为PNP型。

（2）形状：三极管的形状有圆柱形、贴片形等。

（3）标识：三极管上的标识通常包括型号、电流、电压等信息。

6. 集成电路

集成电路是PCBA电路板上用于实现特定功能的元器件，其主要作用是将大量的电子元器件集成在一个小型的硅片上。集成电路的外观特征主要包括：

（1）颜色：集成电路的颜色通常与其封装形式有关，如黑色为直插式，绿色为贴片式。

（2）形状：集成电路的形状有长方形、正方形等。

（3）标识：集成电路上的标识通常包括型号、工作电压、工作温度等信息。

7. 连接器

连接器是PCBA电路板上用于连接电缆和电子元器件的元器件，其主要作用是实现电气和机械连接。连接器的外观特征主要包括：

（1）颜色：连接器的颜色通常与其类型有关，如黑色为圆形连接器，白色为矩形连接器

（2）形状：连接器的形状有圆形、矩形等。

（3）标识：连接器上的标识通常包括型号、电流、电压等信息。

8. 开关元件

开关元件是PCBA电路板上用于控制电路通断的元器件，其主要作用是实现电路的控制和保护。开关元件的外观特征主要包括：

（1）颜色：开关元件的颜色通常与其类型有关，如红色为按钮开关，绿色为拨动开关。

（2）形状：开关元件的形状有圆形、方形等。

（3）标识：开关元件上的标识通常包括型号、电流、电压等信息。

9. 保险丝和熔断器

保险丝和熔断器是PCBA电路板上用于保护电路安全的元器件，其主要作用是在电路过载时切断电流。保险丝和熔断器的外观特征主要包括：

（1）颜色：保险丝和熔断器的颜色通常与其额定电流有关，如红色为1A，绿色为2A。

（2）形状：保险丝和熔断器的形状有圆柱形、贴片形等。

（3）标识：保险丝和熔断器上的标识通常包括额定电流、电压等信息。

10. 继电器和接触器

继电器和接触器是PCBA电路板上用于实现电路控制的元器件，其主要作用是在电路中实现电磁控制和电气隔离。继电器和接触器的外观特征主要包括：

（1）颜色：继电器和接触器的颜色通常与其类型有关，如黑色为常开触点，绿色为常闭触点。

（2）形状：继电器和接触器的形状有长方形、正方形等。

（3）标识：继电器和接触器上的标识通常包括型号、电流、电压等信息。

PCBA电路板上各元器件的外观特征是非常重要的，它们可以帮助我们快速识别元器件的类型、功能和性能。通过对这些外观特征的了解，我们可以更加熟练在pcba加工时地PCBA电路板进行维修和调试，提高电子产品的可靠性和稳定性。
