smt贴片加工中贴装压力与贴装高度的区别？

smt贴片加工中贴装压力与贴装高度的区别？

在SMT贴片加工中贴装压力与贴装高度是两个关键工艺参数。贴装压力指贴片头将元件压向PCB的垂直作用力，直接影响焊点成型质量；而贴装高度是吸嘴与PCB表面的垂直距离，决定元件释放时的精准度。压力过大会挤压锡膏导致溢胶，压力不足则易造成虚焊；高度过低可能刮擦PCB，过高则导致元件偏移。两者协同控制，才能实现高精度贴装。接下来我们将深入剖析smt贴片加工中贴装压力与贴装高度的区别，及它们如何共同塑造SMT贴片加工的品质。

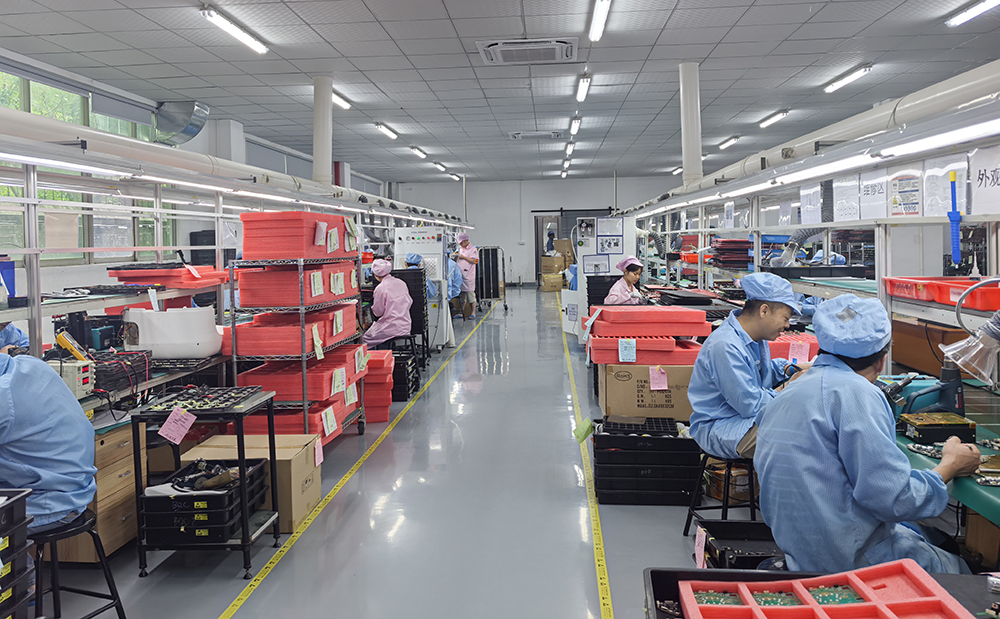

smt贴片加工中贴装压力与贴装高度厂家生产图

一条SMT生产线突然出现批量性元件偏移——0201电容如多米诺骨牌般倾倒，QFP芯片引脚悬在焊盘边缘。技术总监紧急叫停产线，排查两小时后，问题锁定在新操作工将贴装高度参数误调了0.1mm。这个微小失误导致贴装压力异常，单日损失超20万元。在SMT贴片加工领域，贴装压力与贴装高度这对孪生参数的精准控制，已成为决定企业生死存亡的核心竞争力。

一、微观世界的力学艺术：定义与作用机制

贴装高度作为Z轴定位的标尺，定义了贴装头下降的终极位置。当贴装头携带元件抵达这一高度时，便完成与PCB的第一次接触。这个看似简单的数值，实质是微米级精密控制的产物——它必须精确匹配元件厚度、焊膏高度与PCB平整度的三重变量。

① 典型案例：某通信模块生产企业发现01005元件立碑缺陷率达5%。工程团队将贴装高度从标称值下调0.05mm，使元件底部15%体积陷入焊膏。立碑率骤降至0.3%，仅此一项年节约返修成本超80万。

贴装压力则是元件与焊膏接触瞬间的垂直作用力。现代高精度贴片机通过压力传感器实时反馈，使压力控制精度达±10g水平。这种微观力学的精妙平衡，直接决定了焊膏形变与元件姿态的稳定性。

② 作用机制的差异

2.1 力的传导路径不同：贴装高度通过机械定位实现空间约束，属于几何控制范畴；而贴装压力则是动态力学参数，依赖机电系统的力控能力。

2.2 失效模式各异：高度过高引发高空抛物效应，元件撞击焊膏导致偏移；高度过低则强制挤压，引发锡膏塌陷。压力不足时元件粘附不牢，压力过大则引发侧向滑移甚至基板裂纹。

二、参数失控的连锁反应：缺陷产生机理分析

① 贴装高度的多米诺效应

当某医疗设备制造商将LED贴装高度提升0.2mm应对翘曲PCB时，却遭遇灯珠亮度不均的诡异现象。根本原因是高度增加导致压力不足，LED散热片与焊膏接触面积减少30%，热阻增大引发局部过热。更严峻的是，在SMT贴片加工高密度组装中，高度偏差超0.05mm就可能导致BGA焊球共面性失效。

② 贴装压力的微观破坏

某汽车电子企业测试显示：当贴装压力超过350g时，01005电容下方的锡膏被挤压成火山口形态，回流后锡珠产生率达47%。这些直径0.1mm的锡珠在震动测试中脱落，引发主板短路召回事件。而手机屏蔽盖组装中，压力若低于2.5kg则导致卡扣无法嵌入定位孔，整机跌落测试失败。

三、先进设备的控制革命：智能化解决方案

① 闭环力控系统的崛起

哈尔滨工业大学高会军教授团队研发的视觉伺服切换控制系统，使贴片机能实时感知25.4μm的PCB变形，并动态补偿压力输出。这项金奖专利技术将贴装精度的温度漂移降低60%，即使在±10℃车间温差下仍保持±12μm定位稳定性。

② 参数协同优化模型

苏州某贴片加工厂构建的三维参数矩阵（压力-高度-速度），使0201元件贴装周期缩短至0.6秒/点。系统自动识别元件类型：

1. 贴片电阻电容：高度=元件厚度+0.05mm，压力=200g

2. QFP芯片：高度=引脚厚度+0.02mm，压力=150g

3. 连接器：高度=0mm（硬接触），压力=4.5kg

4. 设备稼动率由此提升至92%，物料错位率控制在50ppm以内。

四、工艺大师的实战密码：参数设定准则

① 高度调校三原则

1. 基准测量法：使用激光测厚仪获取元件实际厚度，基准高度=元件厚度+焊膏厚度×0.5

2. 动态补偿策略：对0.3%翘曲度的PCB，采用分段高度设置——四角区域增加0.08mm

3. 验证标准：焊膏挤出长度≤0.1mm（窄间距元件）或≤0.2mm（常规元件）

② 压力优化路线图

1. 微型元件（01005/0201）：150-300g黄金区间，需配合10万帧/秒视觉监测锡膏形变

2. 异形器件：连接器采用阶梯压力——先以1kg接触，再增至4kg嵌入

3. 敏感元件：MLCC电容实施压力缓释设计，0.3秒内从峰值压力衰减至维持值

五、贴装压力的奥秘

① 定义与原理

贴装压力，从本质上讲，是指贴片机吸嘴在将元器件贴装到PCB板上时，施加在元器件上的垂直作用力。其原理类似于我们用手将物品按压在某个平面上，只不过在SMT贴装中，这个按压的动作由精密的贴片机吸嘴来完成。

在实际操作中贴装压力的大小，通过贴片机的控制系统进行精确调节，不同类型和尺寸的元器件，需要适配不同的贴装压力值。以常见的0402尺寸的贴片电阻电容为例，其所需的贴装压力通常在一个相对较小的范围内，一般为50 - 100gf（克力）。

这是因为这类元器件体积微小，结构相对脆弱，如果贴装压力过大，极易导致元器件损坏；而对于一些体积较大、引脚较多的集成电路（IC）芯片，如BGA封装的芯片，所需的贴装压力则会相对较大，可能在200 - 500gf之间，这是为了确保芯片的引脚能够与PCB板上的焊盘充分接触，形成良好的电气连接。

② 对贴装质量的影响

1. 压力过小的弊端：当贴装压力过小时，元器件的焊端或引脚仅仅浮在焊膏表面，无法与焊膏充分融合。在后续的传递过程中，由于缺乏足够的粘附力，元器件很容易发生位置移动。

特别是在经过回流焊时，这种位置移动可能会进一步加剧，导致元器件无法准确焊接在指定位置，从而影响整个电路的电气性能，如在生产一款智能手表的PCB板时，如果对于其中的贴片电容贴装压力过小，在后续的振动测试中，就可能会出现电容松动甚至脱落的情况，使得手表的电路出现短路或断路等故障。

2. 压力过大的危害：若贴装压力过大，会引发一系列严重问题。首先过多的焊膏会被挤出，造成焊膏粘连。在回流焊过程中，粘连的焊膏容易形成桥接，即不同焊点之间的焊锡连接在一起，导致短路现象。其次过大的压力可能会使元器件在贴装过程中发生滑动，进而造成贴片位置偏移。

对于一些高精度的元器件，如手机摄像头模组中的图像传感器，哪怕是极其微小的位置偏移，都可能导致摄像头成像质量下降，出现模糊、偏色等问题。更为严重的是，过大的压力还可能直接损坏元器件，尤其是那些娇贵的芯片，一旦内部结构受损，整个芯片将无法正常工作，这无疑会大大增加生产成本和产品的次品率。

③ 影响贴装压力的因素

1. 元器件因素：不同类型和尺寸的元器件，其自身的重量、结构以及引脚的材质和形状等都会对所需的贴装压力产生影响。一般来说，体积大、重量重的元器件需要更大的贴装压力来确保其稳定贴装；而对于引脚较细、材质较软的元器件，则需要较小的贴装压力，以免引脚变形，如陶瓷电容由于其材质相对坚硬，引脚也较为粗壮，在贴装时可以承受相对较大的压力；而一些采用金线键合的芯片，其引脚非常纤细，对贴装压力的要求就极为苛刻。

2. 吸嘴因素：吸嘴的材质、尺寸以及与元器件的接触面积等都会影响贴装压力的传递效果。质地较硬的吸嘴在施加压力时，能够更准确地将力量传递到元器件上；而尺寸过大或过小的吸嘴，都可能导致压力分布不均匀，如当使用过大尺寸的吸嘴贴装小型元器件时，压力可能会集中在元器件的边缘，而不是均匀分布在整个焊端，从而影响贴装质量。

3. 设备参数设置：贴片机本身的压力控制参数设置直接决定了贴装压力的大小。包括压力的初始值、递增或递减的速率等。如果这些参数设置不合理，就无法为不同的元器件提供恰到好处的贴装压力，如在贴片机的控制系统中，压力的校准参数出现偏差，那么实际施加的贴装压力可能与预设值相差甚远，进而影响贴装质量。

④ 如何优化贴装压力

1. 精确的元器件评估：在生产前，需要对所使用的每一种元器件进行详细的评估，包括其物理特性、电气性能以及对贴装压力的敏感度等。可以通过查阅元器件的规格书、进行样品测试等方式，获取准确的信息，为贴装压力的设置提供依据。

2. 吸嘴的合理选择与维护：根据元器件的尺寸和形状，选择合适的吸嘴，并定期对吸嘴进行清洁和维护，确保其表面光滑、无磨损，以保证压力传递的均匀性和准确性，如对于0201尺寸的微小元器件，应选用专门设计的高精度吸嘴，并且每隔一定的生产批次，对吸嘴进行检查和清洗，去除吸附在上面的焊膏等杂质。

3. 设备参数的优化与校准：定期对贴片机的压力控制参数进行优化和校准，结合实际生产情况，不断调整参数，使其能够适应不同类型元器件的贴装需求，同时可以利用一些先进的传感器技术，实时监测贴装压力的大小，一旦发现偏差，及时进行自动调整，如在贴片机上安装压力传感器，将实际测量的压力值反馈给控制系统，控制系统根据预设值进行对比和调整，实现压力的精准控制。

4. 建立完善的工艺规范：制定详细的贴装压力工艺规范，明确不同类型元器件的贴装压力范围、调整方法以及在生产过程中的监控要点等。操作人员严格按照规范进行操作，确保每一个生产环节都符合要求，如规定在每批次生产前，都要对贴装压力进行首件测试，并记录测试结果，只有在压力值符合规范要求的情况下，才能进行批量生产。

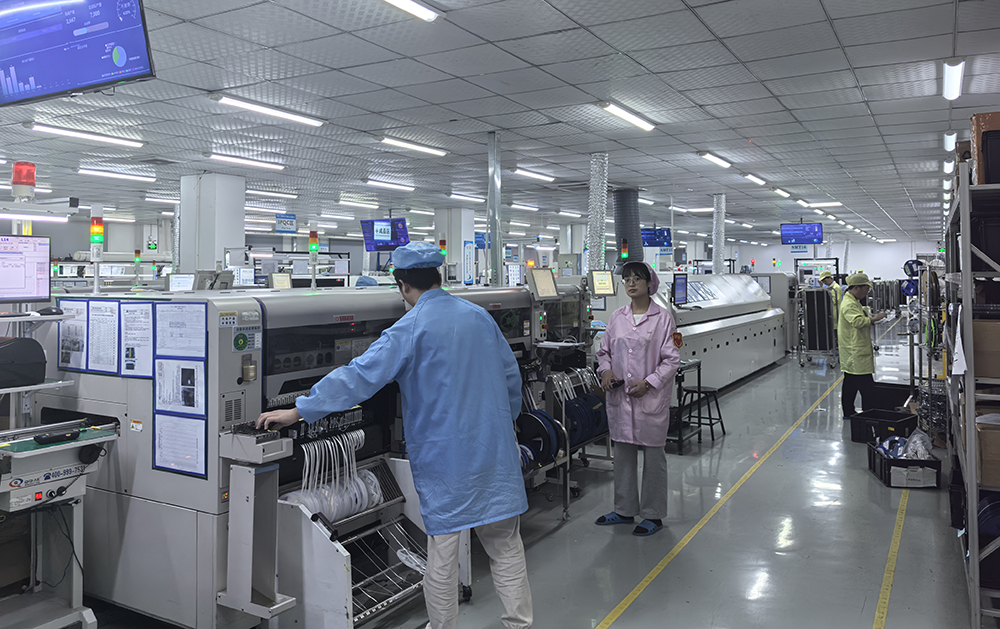

smt贴片加工中贴装压力与贴装高度厂家生产图

六、贴装高度的关键作用

① 定义与内涵

贴装高度，简单来说，是指贴片机吸嘴在贴装元器件时，吸嘴底部与PCB板表面之间的垂直距离，它与贴片压力紧密相关，在一定程度上，贴装高度决定了贴片压力的大小。从设备控制的角度来看，贴装高度通过贴片机的Z轴运动系统进行精确控制。在实际生产中，贴装高度的设置需要综合考虑多种因素，如元器件的厚度、PCB板的厚度以及焊膏的厚度等。

以一块普通的四层PCB板为例，其厚度通常在1.6mm左右，当在上面贴装厚度为0.5mm的贴片电阻时，贴装高度需要根据焊膏厚度等因素进行精确计算和调整。一般情况下，如果焊膏厚度为0.15mm，那么贴装高度可能需要设置在0.65 - 0.75mm之间，以确保电阻能够准确地贴装在焊盘上，并且与焊膏有良好的接触。

② 对贴装过程的影响

1. 高度过高的问题：当贴装高度过高时，元器件在从吸嘴释放到PCB板上的过程中，相当于从高处自由落体。这不仅会导致元器件与PCB板之间的冲击力过大，容易造成元器件的损坏，还会使元器件的贴装位置产生较大的偏移，如在贴装0603尺寸的贴片电感时，如果贴装高度过高，电感在落下时可能会偏离焊盘中心位置，导致焊接不良，而且过高的贴装高度还可能使得元器件的焊端或引脚无法充分压入焊膏中，只是浮在焊膏表面，在后续的回流焊过程中，无法形成良好的焊接连接，从而影响产品的电气性能。

2. 高度过低的影响：若贴装高度过低，吸嘴在贴装过程中会过度挤压元器件和焊膏。这会导致焊膏挤出量过多，不仅容易造成焊膏粘连，引发桥接等焊接缺陷，还可能因为焊膏中合金颗粒的滑动，进一步加剧元器件的位置偏移。对于一些精细间距的元器件，如QFP封装的芯片，贴装高度过低可能会使芯片的引脚之间因焊膏粘连而短路，严重影响芯片的正常工作，此外过度挤压还可能损坏元器件的内部结构，降低产品的可靠性。

③ 影响贴装高度的因素

1. 元器件厚度差异：不同类型的元器件，其厚度各不相同。即使是同一类型的元器件，由于生产批次或厂家的不同，也可能存在一定的厚度偏差。这种厚度差异要求在设置贴装高度时必须进行相应的调整，如不同厂家生产的0805贴片电容，其厚度可能会在0.8 - 1.0mm之间波动，在贴装这些电容时，就需要根据实际测量的厚度来精确设置贴装高度。

2. PCB板厚度变化：PCB板的厚度并非固定不变，不同的电子产品设计可能会采用不同厚度的PCB板，而且在PCB板的生产过程中，由于工艺等原因，也可能会出现一定的厚度误差。这些因素都需要在设置贴装高度时加以考虑，如在生产工业控制板时，可能会采用厚度为2.0mm的PCB板，而在生产消费类电子产品如蓝牙耳机时，可能会采用厚度为0.8mm的超薄PCB板，针对不同厚度的PCB板，贴装高度的设置必然有所不同。

3. 设备机械精度：贴片机的Z轴运动系统的机械精度对贴装高度的准确性起着至关重要的作用。如果Z轴导轨存在磨损、丝杠传动存在间隙等问题，都会导致贴装高度的偏差，如当Z轴导轨的磨损量达到一定程度时，吸嘴在下降过程中可能会出现卡顿或偏移，使得实际的贴装高度与预设值不一致，从而影响贴装质量。

④ 优化贴装高度的策略

1. 精确测量元器件和PCB板参数：在生产前，使用高精度的测量仪器，如千分尺、电子秤等，对元器件的厚度和PCB板的厚度进行精确测量。对于每一批次的元器件和PCB板，都要进行抽样检测，确保参数的准确性，如对于每一批新到货的贴片电阻，随机抽取一定数量的样品，测量其厚度，并计算平均值，以此作为设置贴装高度的依据之一。

2. 定期维护和校准设备：定期对贴片机的Z轴运动系统进行维护和校准，检查导轨的磨损情况、丝杠的传动精度等。及时更换磨损的部件，对设备进行精度调整，确保Z轴运动的准确性，如每隔三个月，对贴片机的Z轴进行一次全面的校准，使用标准的厚度块对贴装高度进行校验，保证设备能够按照预设的高度进行贴装。

3. 利用先进的视觉检测技术：在贴片机上配备先进的视觉检测系统，通过摄像头实时监测元器件和PCB板的位置，以及吸嘴的下降过程。利用图像处理算法，对贴装高度进行动态调整，如在贴装过程中，视觉系统可以实时测量元器件与PCB板之间的距离，一旦发现距离与预设值存在偏差，立即反馈给控制系统，控制系统自动调整Z轴的运动，确保贴装高度的准确性。

4. 建立数据追溯和反馈机制：在生产过程中，对每一个贴装高度的设置以及对应的贴装质量数据进行记录和追溯。通过分析这些数据，总结经验教训，及时发现潜在的问题，并对贴装高度的设置进行优化，如如果发现某一批次产品在贴装某个元器件时，出现较多的焊接不良问题，通过追溯数据，发现是贴装高度设置不合理导致的，那么就可以及时调整贴装高度，并对后续的生产进行改进。

七、贴装压力与贴装高度的关联

① 相互影响机制

贴装压力和贴装高度之间存在着密切的相互影响关系。当贴装高度增加时，吸嘴与PCB板之间的距离增大，在相同的压力设置下，元器件受到的实际贴装压力会减小。这是因为压力在传递过程中，距离的增加而逐渐分散。

反之当贴装高度降低时，元器件受到的贴装压力会增大，如在贴装一个小型的贴片二极管时，如果将贴装高度从0.7mm提高到0.9mm，在其他条件不变的情况下，二极管受到的贴装压力可能会从80gf降低到60gf。同样如果将贴装高度从0.7mm降低到0.5mm，贴装压力可能会从80gf增加到100gf。这种相互影响关系要求在调整贴装压力或贴装高度时，必须同时考虑两者的变化，以确保贴装质量不受影响。

② 协同作用对贴装质量的影响

贴装压力和贴装高度的协同作用直接关系到贴装质量的好坏。只有当两者都处于合适的范围内，并且相互匹配时，才能实现高质量的贴装，如在贴装一款BGA封装的芯片时，合适的贴装高度可以确保芯片的引脚能够准确地插入焊膏中，而恰当的贴装压力则可以保证引脚与焊膏充分接触，形成良好的焊接连接。

如果贴装高度过高，即使贴装压力足够，芯片引脚也可能无法与焊膏充分融合；而如果贴装压力过大，即使贴装高度合适，也可能会损坏芯片的引脚，因此在SMT贴片加工过程中，需要通过不断的试验和优化，找到贴装压力和贴装高度的组合，以提高产品的良品率和可靠性。

③ 实际生产中的调整策略

在实际生产中，当遇到贴装质量问题时，往往需要综合考虑贴装压力和贴装高度的调整，如如果发现元器件出现位置偏移的情况，首先要检查贴装高度是否合适。如果贴装高度过高，导致元器件落下时冲击力过大而偏移，那么可以适当降低贴装高度；同时，也要检查贴装压力是否均匀，如果压力不均匀，也可能导致元器件偏移，此时需要调整贴装压力的设置。

在调整过程中，需要遵循一定的顺序和方法。一般来说，先对贴装高度进行微调，观察贴装效果的变化，如果问题没有得到解决，再对贴装压力进行调整，而且每次调整的幅度不宜过大，要逐步优化，直到达到满意的贴装质量，此外还可以结合其他因素，如吸嘴的选择、元器件的供料方式等，进行综合分析和调整，以确保整个贴装过程的稳定性和可靠性。

八、前沿趋势与产业变革

① 材料力学的数字孪生

2025年博鑫通科技的贴片夹具专利（CN222736515U）通过热变形模拟软件，预测不同温度下PCB的翘曲曲线，并自动生成高度补偿图谱。该技术使汽车电子在高温环境下的贴装偏移量压缩至±25μm，良率提升至99.6%。

② 纳米级感知时代

鸿富邦科技在贴片电感工艺中植入微力传感器，实时反馈焊膏受压状态。这项创新使压力控制精度突破至±5g，相当于单根头发重量的1/20。而苏州企业开发的AI压力映射系统，能在0.1秒内识别锡膏挤压图像，动态调整下压行程，将焊膏成型合格率提升至99.98%。

九、精度进化的永续之路

当某卫星通信模块在太空经历-60℃至120℃的温差考验时，其内部3729个焊点仍保持完美连接——这源于地面SMT贴片加工时对每个元件贴装高度0.01mm级调整，及贴装压力1%动态补偿控制的及致追求。在深圳电子制造业的进化图谱中，参数控制的精密度已成为区分普通加工厂与行业领导者的分水岭。

百千成电子科技深耕深圳贴片加工领域15年，拥有哈工大压力控制专利技术及±0.025mm高度定位精度的产线。我们专注解决：微型BGA的共面性控制、异形连接器的高压贴装、柔性板的动态补偿等高偳需求。现开放免费工艺诊断服务，首单客户可获贴装参数优化数字孪生报告——用毫米级精度，守护您的纳米世界。

1.某工业电源客户在转单百千成后，通过压力-高度协同优化模型：

2. QFN芯片立碑率↓82%。

3. 回流焊虚焊率↓91%。

4. 年度品质成本降低￥2,700,000。

十、SMT贴片加工简介

SMT贴片加工无需对印制板钻插装孔，直接将无引脚或短引脚表面组装元器件安放在印制电路板表面或其他基板的表面上，通过特定流程实现电路组装。在通常情况下，我们日常使用的电子产品，如手机、电脑等，都是由PCB加上各种电容、电阻等电子元器件，依据设计的电路图加工而成。

而SMT贴片加工工艺的多样性，恰好满足了形形色色电器的生产需求。其基本工艺包含锡膏印刷、零件贴装、回流焊接、AOI光学检测、维修以及分板等环节。凭借组装密度高、电子产品体积小、重量轻、可靠性高、抗振能力强、焊点缺陷率低、高频特性好、易于实现自动化、降低成本等诸多优点，SMT贴片加工在电子制造领域占据着不可或缺的地位。

十一、SMT贴片加工案例分析

1. 案例一：手机主板SMT贴片加工

在某品牌手机主板的SMT贴片加工过程中，前期生产的产品出现了较高的次品率。经过详细的质量检测和分析，发现问题主要出在贴装压力和贴装高度的控制上。

对于一些小型的贴片电容和电阻，由于贴装压力过小，导致在回流焊后出现了部分元器件松动甚至脱落的情况；而对于一些BGA封装的芯片，由于贴装高度过高，芯片引脚与焊盘之间的焊接不牢固，出现了虚焊现象。针对这些问题，生产团队首先对所有元器件的规格进行了重新梳理，精确测量了它们的厚度等参数。

然后，根据不同元器件的特点，对贴片机的贴装压力和贴装高度参数进行了全面优化。对于小型贴片电容和电阻，适当增加了贴装压力；对于BGA芯片，降低了贴装高度，并对Z轴运动系统进行了校准。经过这些调整后，手机主板的贴片加工良品率从原来的85%提高到了98%，大大提升了生产效率和产品质量。

2. 案例二：电脑显卡SMT贴片加工

一家专业生产电脑显卡的企业，在SMT贴片加工过程中遇到了焊膏桥接的问题。经过深入排查，发现是贴装高度过低导致的。由于贴装高度过低，吸嘴在贴装元器件时过度挤压焊膏，使得焊膏挤出量过多，相邻焊点之间的焊膏发生粘连，在回流焊后形成了桥接。

为了解决这个问题，企业的工艺工程师对贴片机的贴装高度参数进行了重新计算和调整，同时对吸嘴的磨损情况进行了检查，更换了部分磨损严重的吸嘴，以确保压力传递的均匀性，此外还优化了焊膏的印刷工艺，控制焊膏的厚度和均匀性。通过这些综合措施，电脑显卡SMT贴片加工中的焊膏桥接问题得到了有效解决，产品的电气性能和稳定性得到了显著提升，产品的市场竞争力也进一步增强。

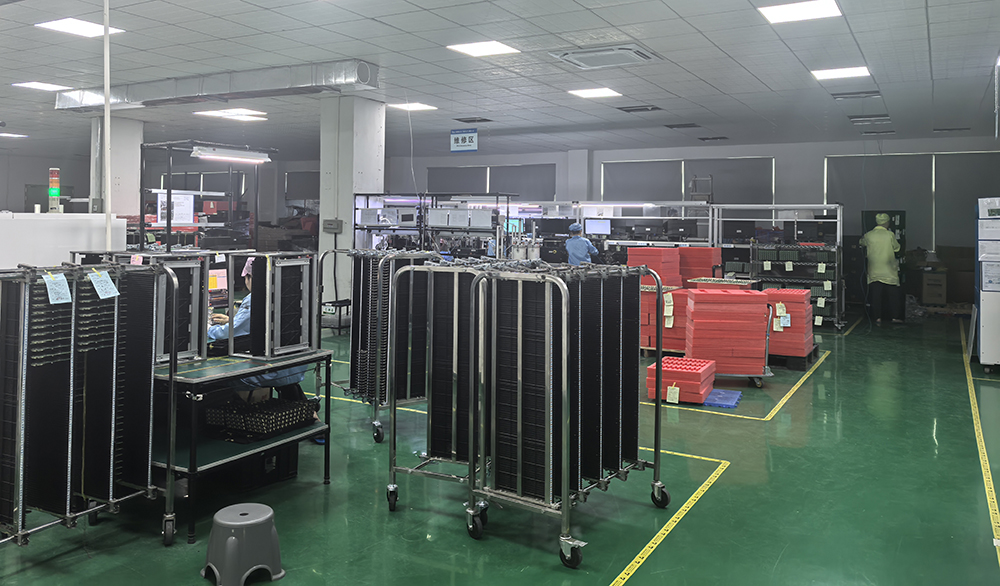

smt贴片加工中贴装压力与贴装高度厂家生产图

smt贴片加工中贴装压力与贴装高度的区别，贴装压力的核心作用是确保元件与焊盘充分接触，通过挤压锡膏形成可靠焊点，其数值需根据元件类型（如QFP、BGA）和PCB厚度动态调整。贴装高度则关乎吸嘴撤离时的机械稳定性，高度设置需兼顾取料便利性与视觉校准精度。压力属于力学控制维度，高度属于空间定位维度，前者影响焊接冶金结合，后者决定拾放动作轨迹，二者共同构成贴片工艺的物理基础。
