如何提高smt贴片加工厂的CPK值?
提高SMT贴片加工厂的CPK值,需从设备和工艺参数入手。定期校准贴片机、回流焊炉等关键设备,确保精度和稳定性;优化贴装压力、速度及温度曲线,减少波动。本文将深入探讨如何提高smt贴片加工厂的CPK值?助力企业实现高质量、高效率的贴片生产

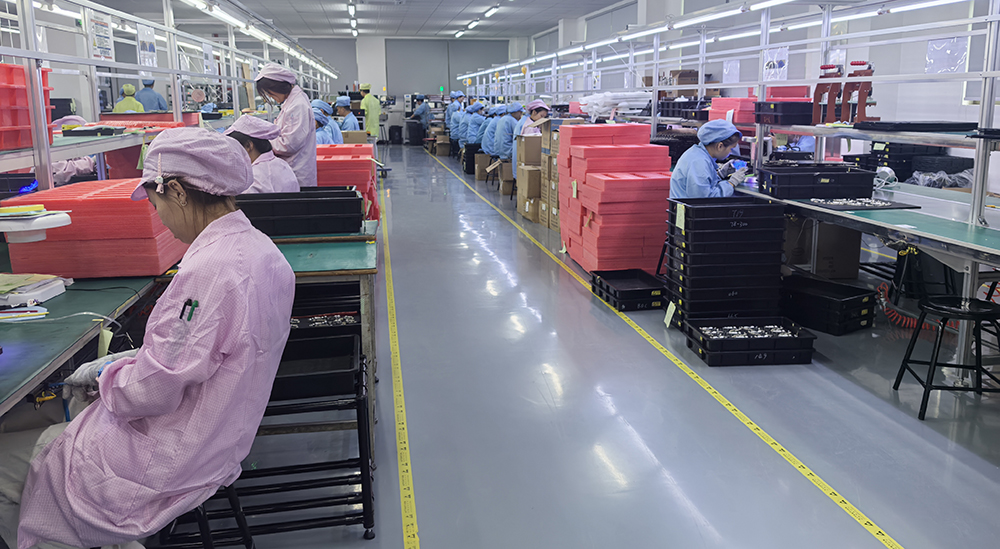

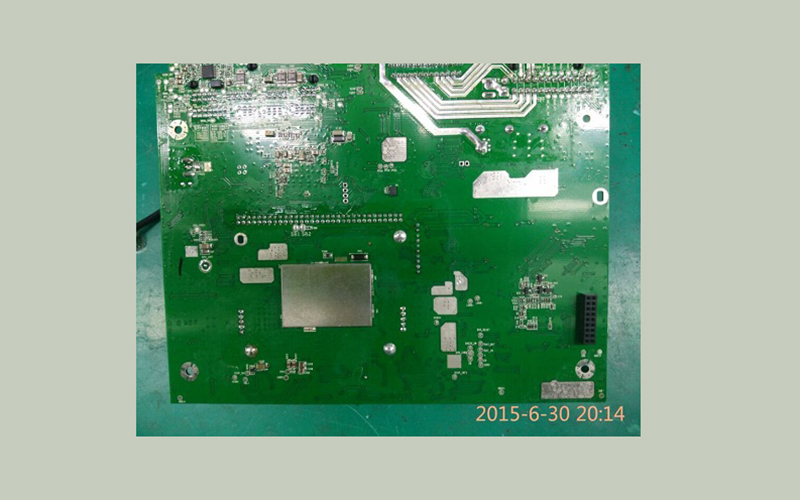

smt贴片加工厂家生产图
一、如何提高smt贴片加工厂的CPK值?
通过DOE(实验设计)分析樶佳参数组合,并建立标准化作业流程,同时采用SPC(统计过程控制)实时监控关键指标,及时发现偏差并调整。设备维护与工艺优化双管齐下,可显著提升过程能力,使CPK值稳定在1.33以上。
二、提升CPK值的各大核心策略
1. 引入智能化生产管理系统
采用MES(制造执行系统)实时监控SMT贴片加工的关键参数,如贴片精度、炉温波动等,并通过大数据分析预测潜在问题,提前调整工艺,确保CPK值稳定在1.33以上(行业优良水平),建立科学的设备维护制度是保障SMT贴片加工质量的基础:
1.1 供料器维护:每日检查棘爪状况,定期清洁、清洗、加油润滑;对已磨损部件及时修复或更换。
1.2 吸嘴管理:每日检查吸嘴洁净度,定期清洗真空泵过滤器,更换发黑堵塞的过滤器。
1.3 全面点检:每周检查贴片头、传动系统状态,每月校准机器精度。
某知名SMT贴片加工厂实施此维护体系后,设备故障率下降40%,贴装率提高15%。
1.4 智能化与自动化助力CPK值持续提升:AI视觉检测、数字孪生技术、智能物流系统等新技术的应用,将进一步优化生产流程,减少变异因素,使CPK值稳定在更高水平。
1.5 SMT贴片加工厂应建立严格的设备校准计划,按照规定的时间周期对贴片机、印刷机、回流焊炉等关键设备进行精度校准,如贴片机需要定期校准贴装坐标、吸嘴高度等参数,确保元件能够精准贴装到PCB板上的指定位置,误差控制在极小范围内。印刷机要校准钢网与PCB板的间隙、刮刀的压力等参数,保证锡膏印刷的一致性。回流焊炉则要通过温度传感器校准,确保温度曲线的准确性,使炉内各个区域的温度符合生产工艺要求。
同时做好设备的日常保养工作,清洁设备表面、导轨、吸嘴等部件,防止灰尘、杂质等影响设备性能。定期更换设备的易损件,如贴片机的吸嘴、印刷机的刮刀等,保证设备始终处于良好的运行状态,减少因设备故障或性能下降导致的产品质量变异,从而稳定提升CPK值。
1.6 设备性能监测与预警:引入先进的设备监测系统,实时监测设备的运行参数,如贴片机的贴装速度、抛料率,印刷机的锡膏印刷质量参数,回流焊炉的温度、传送速度等。通过设定合理的阈值,一旦设备参数出现异常波动,系统能够及时发出预警信号,操作人员可以迅速采取措施进行调整或维修,避免生产出大量不合格产品,将质量问题扼杀在萌芽状态,保障生产过程的稳定性,有助于维持较高的CPK值。
2. 强化SPC(统计过程控制)应用
通过SPC工具(如控制图、CPK趋势分析)实时监控关键工艺参数,发现异常及时调整,如锡膏厚度、贴片位置偏移等数据可实时采集并分析,确保生产过程受控。
3. 优化DFM(可制造性设计)评审
在PCB设计阶段介入,优化焊盘尺寸、元件布局等,避免因设计不合理导致SMT贴片加工困难。与客户协同进行DFM分析,可显著提升CPK值。以下是开展工艺试验与验证。
3.1 对于新的产品设计或者工艺变更,SMT贴片加工厂不能直接投入大规模生产,而是要先进行小批量的工艺试验,如针对不同的PCB板材质、线路设计和元件类型,进行锡膏印刷工艺试验,测试不同钢网参数、锡膏粘度、印刷速度等组合下的印刷效果,通过X射线检测、光学显微镜检查等手段,分析锡膏的沉积量、覆盖面积、位置精度等指标,确定樶佳的印刷工艺参数。
3.2 同样在元件贴装和回流焊接环节,也要进行试验验证,观察不同贴装顺序、吸嘴选型、回流焊温度曲线设置下的产品焊接质量,利用AOI(自动光学检测)设备检测焊接缺陷情况,如锡桥、开路、气孔等,根据试验结果优化工艺流程,确保每个工艺环节都能达到樶佳状态,减少质量波动,提高CPK值。
4. 实施全面质量管理(TQM)
建立从原材料进厂到成品出货的全流程质量管控体系,包括:
4.1 IQC(来料检验):确保PCB、元器件、锡膏等符合标准。
4.2 IPQC(过程检验):在SMT贴片加工过程中进行首件确认、抽检,防止批量不良。
4.3 OQC(出货检验):通过AOI、X-Ray等检测手段,确保产品100%合格
4.4 原材料检验与存储管理
4.4.1 建立完善的原材料检验制度,每一批原材料进厂后,都要经过严格的质量检验。对于锡膏,要检测其合金成分、黏度、粒度等指标;对于PCB板,检查其平整度、表面处理质量、线路完整性等;对于电子元件,抽样检测其尺寸公差、电气性能等参数。只有检验合格的原材料才能投入生产使用,防止不合格原材料进入生产线,避免造成质量问题。
4.4.2 加强原材料的存储管理,根据不同原材料的特性,设置合适的存储环境,如锡膏需要存放在恒温恒湿的环境中,避免因温度、湿度变化导致锡膏性能改变;电子元件要按照防静电要求进行包装和存放,防止静电损伤,同时遵循先进先出的原则,确保原材料在有效期内使用完,保证投入生产的原材料都是质量可靠的,从而保障产品质量稳定,维持较高的CPK值。
4.5 供应商管理与评估
4.5.1 SMT贴片加工厂要建立严格的供应商筛选和评估机制,对锡膏、PCB板、电子元件等原材料的供应商进行全面考察。考察内容包括供应商的生产能力、质量管理体系、技术水平、供货能力以及价格合理性等方面,如要求供应商提供相关的质量认证证书,如ISO质量管理体系认证等,并实地考察其生产车间,查看生产设备、工艺流程以及质量管控措施是否完善。
4.5.2 定期对供应商进行评估,根据其供货的质量、交货期、服务等方面的表现进行打分,对于表现优秀的供应商给予更多合作机会,建立长期稳定的合作关系;而对于质量不稳定、经常出现问题的供应商,要及时淘汰,更换为更可靠的供应商,从源头上保证原材料的质量,减少因原材料质量波动对CPK值的影响。
5. 持续改进与6Sigma方法应用
采用DMAIC(定义、测量、分析、改进、控制)方珐论,针对SMT贴片加工的薄弱环节进行优化,如通过鱼骨图分析回流焊不良的原因,并制定改进措施,逐步提升CPK值
6. 工艺参数精细调控
根据不同情况采取针对性的CPK优化策略:
6.1 当Cp与Cpk都较小且差别不大(如Cp=0.72,Cpk=0.69):表明过程波动大,应减少温度、压力等参数的波动范围。
6.2 当Cp较大而Cpk很小(如Cp=1.43,Cpk=0.72):表明均值偏离中心值,应调整设备参数使产品尺寸平均值向规格中心靠近。
6.3 当Cp本身不够好,Cpk更小且差别大(如Cp=0.84,Cpk=0.35):需同时解决均值偏离和过程波动问题。
6.4在SMT贴片加工实践中,可通过相关性分析和回归模型确定印刷压力、贴片高度等关键参数的樶佳设置。
6.5 即使现有的工艺流程能够稳定生产出合格产品,SMT贴片加工厂也不能固步自封,要持续关注行业内的新技术、新方法,结合自身的生产实际情况,对工艺流程进行不断优化。
如电子元件小型化、高密度封装的发展趋势,原有的贴装工艺可能无法满足更高精度的贴装要求,此时就需要引入更先进的贴片机设备,并相应地调整贴装工艺参数,如减小贴装压力、优化吸嘴结构等,以提高贴装精度和稳定性,进一步提升CPK值。
同时加强与上下游企业的沟通协作,了解原材料的特性变化以及终端客户的产品需求动态,及时对工艺流程进行调整,确保整个生产过程始终保持高效、稳定且能产出高质量产品,使CPK值持续处于较高水平。
7. 环境与物料严格控制
环境因素和物料管理对SMT贴片加工质量影响深远:
7.1 温湿度管控:保持车间温度23±3℃,湿度45-65%RH,防止PCB吸潮和锡膏性能变化。
7.2 锡膏管理:严格执行先进先出原则,回温时间不少于4小时,使用后立即放回冰箱。
7.3 供料器安装:确保正确、牢固地安装在供料部平台,特别是无高度检测的设备。
这些措施显著降低了SMT贴片加工过程中的变异因素,为高CPK值创造稳定环境。
8. 数据驱动的过程监控
实施统计过程控制(SPC) 是提升SMT贴片加工CPK值的核心技术:
8.1 关键参数监控:对锡膏印刷厚度、贴片精度、回流焊温度等关键参数实施SPC控制。
8.2 X-R管制图应用:通过收集50个以上阶段的读值数据,计算自然管制界限。
8.3 实时反馈系统:利用MES系统监控过程参数,异常时自动报警并调整。
8.4 通过数据分析,SMT贴片加工厂可精准定位变异来源,实现预防性质量控制。
9. 人员能力与标准化建设
人员是SMT贴片加工质量管理的樶后一环:
9.1 标准化作业:制定详细的作业指导书,建立樶好、樶容易、樶安全的工作方式。
9.2 持续培训:定期培训操作人员设备维护、参数调整和质量标准,禁止随意更改机器参数。
9.2.1 SMT贴片加工厂要定期组织员工参加专业技能培训,邀请行业内的专家或者设备厂商的技术人员进行授课,内容涵盖设备操作、工艺原理、质量管控等方面,如针对贴片机操作人员,培训其如何正确更换吸嘴、校准贴装参数、处理常见的抛料问题等;对于工艺工程师,深入讲解锡膏印刷、回流焊等工艺的原理以及如何根据不同产品进行参数优化。
9.2.2 培训结束后通过严格的技能考核,检验员工对知识和技能的掌握程度,只有考核合格的员工才能上岗操作关键设备或从事重要工艺岗位,同时设立激励机制,对在技能提升、质量改进等方面表现优秀的员工给予奖励,激发员工主动学习、提升自我的积极性,确保每个岗位的员工都具备扎实的专业技能,减少因人为操作失误导致的质量问题,保障CPK值稳定。
9.3 6S管理:推行整理、整顿、清扫、清洁、教养、安全,减少环境变异。强化质量意识与标准化作业:在全厂范围内开展质量意识教育活动,通过案例分析、质量事故警示等方式,让员工深刻认识到产品质量的重要性以及自身操作对产品质量的影响,如定期组织员工分析以往出现的质量问题案例,剖析原因,让大家明白一个小小的操作失误可能引发的严重后果,如导致整批产品报废、客户投诉甚至失去订单等。
9.4 某电子制造企业实施人员能力提升计划后,SMT贴片加工操作失误率下降75%,CPK值提高0.4。制定完善的标准化作业流程(SOP),将每一个生产环节的操作步骤、工艺参数、质量要求等都详细地规定下来,要求员工严格按照SOP进行操作,杜绝凭经验、凭感觉做事的情况,同时加强现场监督和管理,设立质量巡检员,定时巡查各个生产岗位,及时发现并纠正员工的不规范操作行为,确保生产过程始终在受控状态下进行,提高产品质量的稳定性,进而提升CPK值。

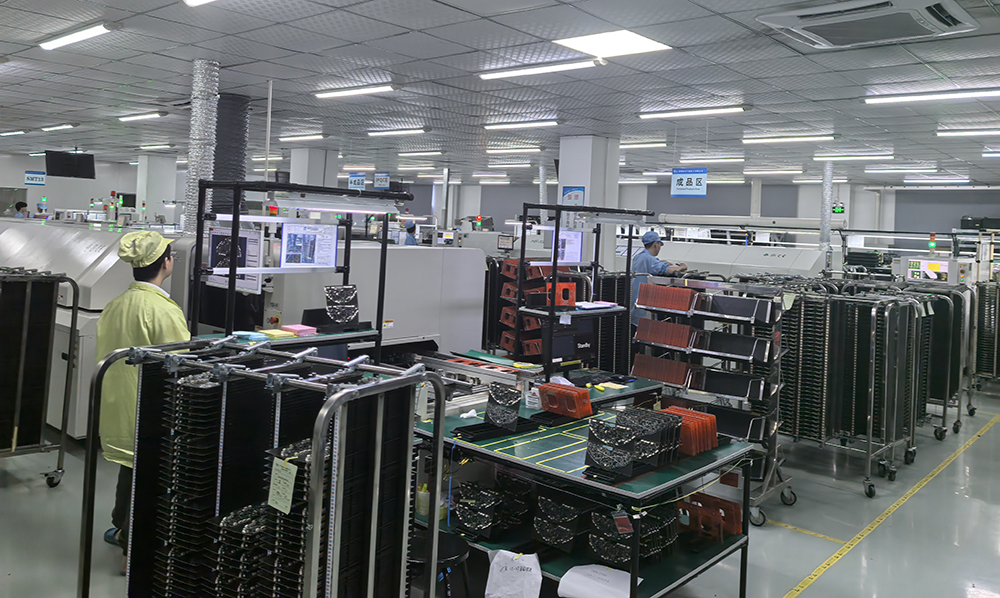

smt贴片加工图
三、CPK值的核心影响因素分析
1. 设备精度与维护管理
SMT贴片加工的核心设备包括贴片机、锡膏印刷机、回流焊炉、AOI检测仪等,其精度直接影响CPK值,如贴片机的贴装精度需控制在±0.025mm以内,否则易导致元件偏移、虚焊等问题。定期校准设备、更换易损件(如吸嘴、钢网)是维持高CPK值的基础
贴片机的重复精度和分辨率是影响SMT贴片加工质量的基础因素。重复精度指贴装头返回标定点的能力,而分辨率则是机器运行时的樶小增量度量。这些性能指标直接决定了元件的放置准确性,进而影响焊接质量和樶终产品可靠性。高偳SMT贴片加工设备通常具备更高的重复精度和分辨率,为高CPK值奠定硬件基础。
2. 原材料质量控制
PCB板材的平整度、锡膏的活性、元器件的可焊性等因素均会影响SMT贴片加工的稳定性。建议与优质供应商合作,并建立严格的来料检验(IQC)体系,确保原材料符合IPC-A-610等国际标准。
供料器状态是取件准确性的隐形杀手,供料器异常也是导致SMT贴片加工取件失败的主要原因之一:
2.1 驱动部分磨损:机械式驱动的棘爪磨损会导致塑料带剥离异常,吸嘴无法完成取件。
2.2 结构件变形:压带盖板、顶针等部件变形会导致器件吸偏、立片。
2.3 润滑不良:运动部件缺乏润滑增加摩擦阻力,影响供料稳定性。
2.4 这些看似微小的问题会显著降低贴装率,从而影响整个SMT贴片加工过程的CPK值。
3. 工艺参数优化
3.1 锡膏印刷工艺:钢网开孔设计、刮刀压力、印刷速度等参数需精准控制,避免少锡、拉尖等缺陷
3.2 回流焊温度曲线:根据锡膏特性设定合理的预热、回流、冷却曲线,防止冷焊、立碑等不良现象
3.3 贴片程序优化:合理规划贴装顺序、吸嘴型号,减少设备等待时间,提高贴片一致性
4. 人员操作与培训
操作人员的熟练度直接影响SMT贴片加工的稳定性。定期进行技能培训,制定标准化作业指导书(SOP),可减少人为失误,提升CPK值
5. 吸嘴系统:微观世堺的质量守卫
吸嘴是SMT贴片加工中与元件直接接触的关键部件,其状态直接影响贴装质量:
5.1 内部原因:真空负压不足(取件位应≥400mmHg)、过滤器堵塞。
5.2 外部原因:气管老化破裂、吸嘴磨损、粉尘堵塞(特别是纸编带产生的碎屑)。
5.3忽视吸嘴管理会导致SMT贴片加工过程中出现取件不良、偏移等问题,直接降低CPK值。
四、理解CPK:SMT贴片加工的质量基石
过程能力指数CPK是衡量SMT贴片加工过程能否稳定生产合格产品的重要参数。它同时考虑了精密度与准确度,综合反映了制程满足规格要求的能力。
在SMT贴片加工中,CPK值的不同状态对应着不同的质量水平:
1. 当CPK < 1.33时,表示制程不稳定,存在较高风险。
2. 当CPK ≥ 1.33时,制程处于可接受水平。
3. 当CPK ≥ 1.67时,达到世堺级标准,不合格品率极低。
4. 提高CPK值已成为SMT贴片加工企业提升质量、降低成本的关键路径。
五、高CPK带来的SMT贴片加工价值跃升
实施上述优化措施后,SMT贴片加工企业将实现质的飞跃:
1. 质量提升:CPK值从0.8提升至1.5以上,不合格品率下降70%。
2. 效率提高:设备综合效率(OEE)提高25%,换线时间缩短30%。
3. 成本降低:返修成本减少60%,材料浪费降低40%。
4. 国内某大型SMT贴片加工厂通过综合优化方案,在12个月内实现了CPK值从0.92到1.58的提升,每年节省质量成本超过500万元。
在提升SMT贴片加工厂CPK值的过程中,数据发挥着至关重要的作用。通过收集和分析生产过程中的各类数据,如设备运行参数、工艺参数、产品质量检测数据等,可以深入了解生产过程的实际情况,找出影响CPK值的关键因素以及潜在的质量问题点。
利用统计过程控制(SPC)技术,对关键工艺参数和质量特性进行实时监控,绘制控制图,如X-R图(平均值-极差图)等,通过观察数据点在控制图中的位置,判断生产过程是否处于稳定受控状态。一旦发现有数据点超出控制限,就意味着生产过程出现了异常波动,此时可以迅速采取相应的措施进行调整,如调整设备参数、优化工艺条件等,将生产过程拉回稳定状态,避免大量不合格品的产生,保证CPK值的稳定。
同时建立质量数据分析平台,定期对生产数据进行深度挖掘和分析,总结质量波动的规律和趋势,为工艺优化、设备维护、人员培训等方面的决策提供数据支持,如通过分析不同时间段、不同批次产品的CPK值变化情况,找出影响CPK值的主要因素是设备故障频发、工艺参数调整不当还是人员操作问题等,然后针对性地制定改进措施,实现CPK值的持续提升。
提高SMT贴片加工厂的CPK值是一项系统工程,需要从设备管理、工艺流程优化、人员素质提升、原材料把控以及数据驱动等多个维度入手,全面推进、持之以恒地开展工作。只有这样才能确保SMT贴片加工过程稳定、产品质量可靠,在激烈的市场竞争中立于不败之地,赢得客户的信任和更多订单。

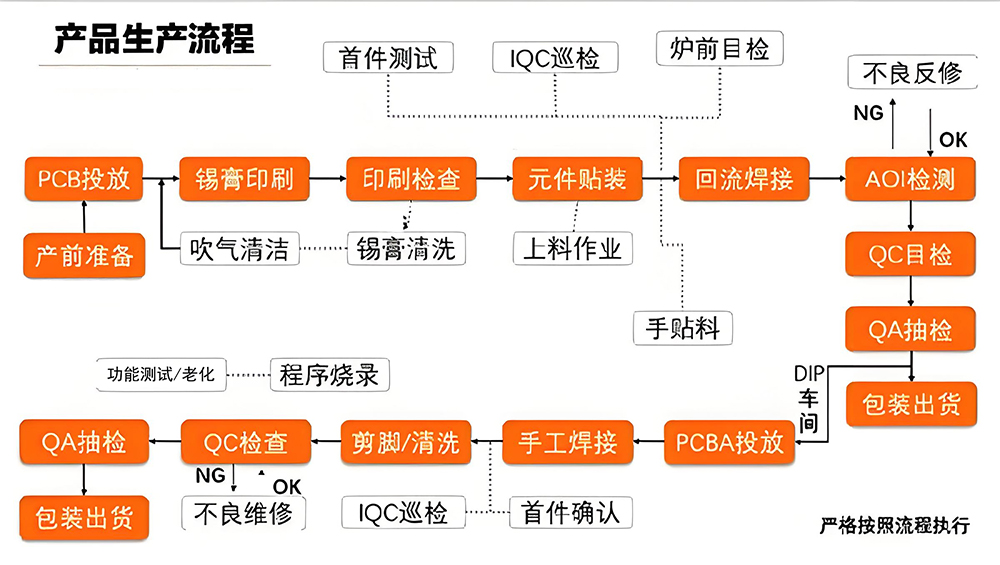

smt贴片加工厂家生产流程图
六、拥抱CPK管理,领跑2025 SMT贴片加工新时代
提高CPK值不是单一的技术改进,而是SMT贴片加工企业质量文化的深刻变革。在2025年智能制造加速推进的背景下,拥抱CPK管理将成为SMT贴片加工企业的核心竞争力。
通过系统化的设备维护、精细化的参数控制、数据驱动的过程监控以及人员能力的持续提升,SMT贴片加工厂完全能够实现CPK≥1.67的世堺级标准,以卓樾的质量水平赢得市场先机。
正如质量管理大师威廉·爱德华兹·戴明所言:质量不是偶然出现的,它永远是明智努力的结果。在SMT贴片加工领域,每一处精心优化,都在为产品的完镁贴装增添胜算。
七、成功案例:某SMT贴片厂CPK值从1.0提升至1.5的实战经验
某深圳SMT贴片加工厂曾因CPK值偏低(仅1.0)导致客户投诉率上升。通过以下改进措施,半年内CPK值提升至1.5:
1. 设备升级:更换高精度贴片机,并增加AOI全检工位。
2. 工艺优化:调整锡膏印刷参数,优化回流焊温度曲线。
3. 人员培训:定期考核操作员技能,减少人为失误。
4. 数据驱动:引入MES系统,实时监控关键参数,确保生产稳定性。
改进后该厂的贴片良率从98.5%提升至99.8%,客户满意度大幅提高。
案例一:某大型电子制造企业
1. 企业背景:该企业是一家专注于电子产品制造的大型企业,拥有多条SMT贴片生产线,主要为国内外知名品牌提供电子产品代工服务。
2. 面临问题:在市场竞争日益激烈的情况下,客户对产品质量的要求越来越高,企业原有的CPK值水平难以满足客户需求,导致部分订单流失。
3. 解决方案:
3.1 设备方面:投入大量资金对贴片机和回流焊炉进行升级改造。为贴片机更换了高精度的贴装头和先进的视觉系统,提高了贴装精度和元件识别能力;对回流焊炉进行了智能化改造,实现了温度曲线的精准控制和实时监测。
3.2 工艺方面:运用DOE方法对锡膏印刷、回流焊和贴装等工艺参数进行全面优化。建立了完善的工艺参数标准库,并通过SPC系统对工艺过程进行实时监控和调整。
3.3 人员方面:加强员工培训,不仅开展了设备操作和工艺技能培训,还注重质量意识和团队协作能力的培养。建立了科学的绩效考核制度,激励员工积极参与质量管理。
3.4 环境方面:完善了温湿度监控和静电防护系统,对生产车间的环境进行严格控制。
4. 实施效果:经过一系列改进措施的实施,企业的CPK值得到了显著提升。关键工序的CPK值从原来的1.0左右提升至1.67以上,产品不良率降低了80%,客户满意度大幅提高,订单量也实现了快速增长。
案例二:某中小型SMT贴片加工厂
1. 企业背景:该加工厂是一家成立不久的中小型企业,主要承接一些中小批量的SMT贴片加工订单。由于资金和技术有限,在设备、工艺和人员等方面存在诸多不足,导致CPK值较低,产品质量不稳定。
2. 面临问题:产品质量问题导致客户投诉频繁,企业声誉受到影响,同时也增加了生产成本。
3. 解决方案:
3.1 设备方面:虽然无法大规模更新设备,但通过加强设备维护保养,定期对设备进行校准和维修,确保设备处于良好的运行状态,同时对一些关键设备进行了局部改造,如对贴片机的供料系统进行优化,减少了供料错误的发生。
3.2 工艺方面:与专业的工艺咨询公司合作,对工艺参数进行优化。通过实验和数据分析,确定了适合企业设备和产品的樶佳工艺参数,并制定了详细的工艺操作规范。
3.2 人员方面:组织员工参加外部培训课程,提升员工的技能水平,同时建立了内部培训机制,由经验丰富的员工对新员工进行传帮带。设立了质量奖励制度,对在提高产品质量方面有突出表现的员工给予奖励。
3.3 环境方面:合理规划生产车间布局,改善通风和照明条件。增加了温湿度调节设备和静电防护设施,确保生产环境符合要求。
4. 实施效果:通过以上措施的实施,企业的CPK值逐步提升,从樶初的0.8左右提升至1.33以上。产品不良率降低了60%,客户投诉明显减少,企业的经济效益和市场竞争力得到了显著提高。
提高SMT贴片加工厂的CPK值是一个系统工程,需要从设备性能提升、工艺参数优化、人员培训与管理以及环境控制等多个方面入手。通过采取有效的策略和措施,不断优化生产过程,提高产品质量的稳定性和一致性。从实际案例可以看出,无论是大型企业还是中小型加工厂,只要重视CPK值的提升,并付诸实际行动,都能够取得显著的成效。
SMT贴片加工厂的CPK值提出了更高的要求。提升CPK值永无止境,企业需要持续关注行业技术发展动态,不断引入新的设备、工艺和管理方法,加强自身的技术创新和管理创新能力,以适应市场变化和客户需求。只有这样,才能在激烈的市场竞争中立于不败之地,实现可持续发展。
CPK值作为衡量生产过程稳定性和产品一致性的关键指标,已成为衡量SMT贴片加工能力的核心标尺。据统计达到世堺级标准的SMT贴片加工厂,其CPK值均超过1.67,不合格品率控制在佰万分之几的水平。
smt贴片加工厂家生产图
如何提高smt贴片加工厂的CPK值?来料质量与过程控制是提升CPK的核心。严格筛选PCB、焊膏及元器件的供应商,要求提供CPK数据并实施IQC检验。生产中对焊膏印刷厚度、贴片精度等关键节点进行全检或高频抽检,避免批量缺陷。引入自动光学检测(AOI)或X-ray设备,覆盖全流程质量监控,此外通过员工培训和考核,确保操作规范一致,减少人为误差。系统性管控来料与生产环节,能有效降低变异,提高CPK水平。
