smt贴片加工板检测步骤及过程：打造“零缺陷”的精密制造

smt贴片加工板检测步骤及过程：打造“零缺陷”的精密制造

SMT贴片加工板检测需多维度把控，先核验物料规格与性能，再监控贴装精度，通过AOI设备扫描元件位置及焊点形态，配合X射线透视内部焊接质量，最终进行功能测试，确保整板电气性能达标，严控每一环节品质。本文将深入剖析smt贴片加工板检测步骤及过程，揭示精密电子制造背后的“火眼金睛”。

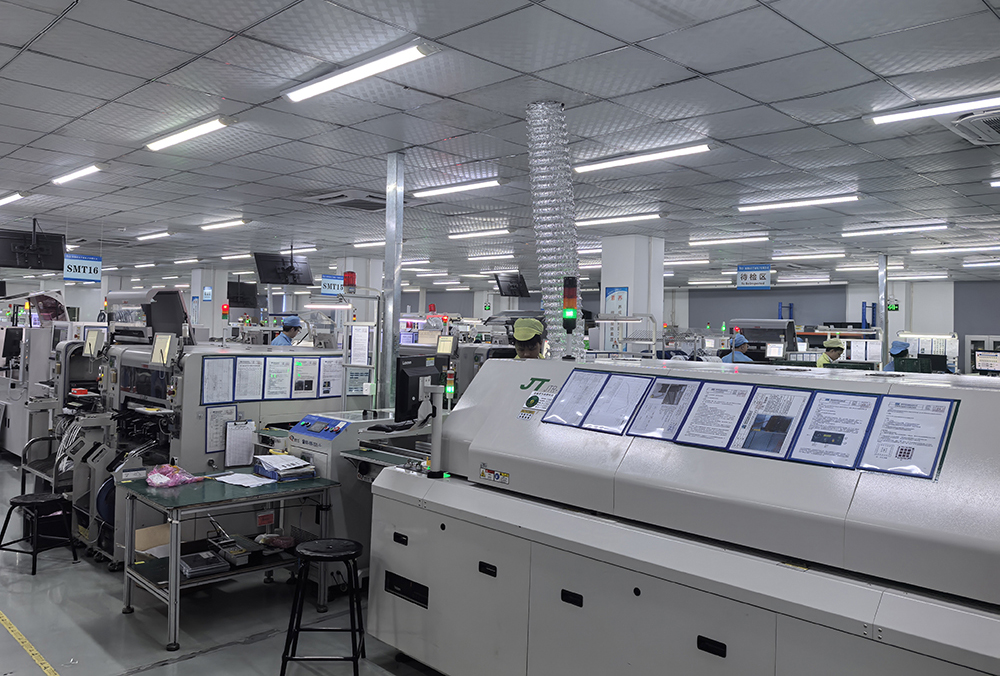

smt贴片加工板检测图

一、SMT贴片加工板的检测步骤及过程

① 原材料检验

1. PCB板的检验

1.1 外观检查：首先对PCB板的外观进行仔细检查。查看PCB板表面是否平整，有无翘曲、变形现象，这可能会影响后续的贴片和焊接工艺。检查PCB板表面是否有划痕、污渍、氧化等缺陷，这些问题可能导致电路板的电气性能下降或焊接不良。观察焊盘、线路是否完整，有无缺损、断裂情况，确保电路的连通性，此外还要核对PCB板的尺寸、孔位是否与设计图纸一致，保证其与电子元件的适配性。

1.2 电气性能测试：使用专业的电气测试设备对PCB板的电气性能进行测试。通过测试PCB板的导通性，确保各线路连接正确无误，不存在开路或短路的情况。对需要隔离的电路部分进行绝缘电阻测试，确认隔离效果良好，防止电路之间的信号干扰。对于一些高要求的应用场景，还可能需要进行高压测试，检查PCB板的耐压能力，确保其在正常工作电压和可能遇到的瞬态过电压下能够安全可靠地运行。

1.3 可焊性检验：可焊性是PCB板的重要性能之一，直接影响到电子元件的焊接质量。检查焊盘表面是否平整、干净，无氧化、污染现象，因为这些问题会阻碍焊锡与焊盘的良好结合。通常会进行试焊测试，将少量焊锡施加到焊盘上，观察焊锡在焊盘上的附着情况，评估其可焊性。良好的可焊性表现为焊锡能够均匀地覆盖在焊盘上，形成牢固的焊接连接。

2. 电子元件的检验

2.1 规格型号核对：根据物料清单（BOM），仔细核对每个电子元件的规格型号是否与设计要求一致。这包括电阻、电容、电感、二极管、三极管、集成电路等各种元件。确保元件的参数，如电阻的阻值、电容的容值、电感的电感量、集成电路的型号和功能等，都符合设计规定，避免因元件规格错误而导致电路功能异常。

2.2 外观检查：对电子元件的外观进行全面检查。查看元件表面是否有破损、裂纹、变形等缺陷，引脚是否有弯曲、氧化、腐蚀等情况。对于一些有极性的元件，如二极管、电解电容、集成电路等，要特别注意其极性标识是否清晰、正确，防止在贴片过程中出现极性错误，导致元件损坏或电路短路。

2.3 电气性能抽样测试：为了确保电子元件的电气性能符合要求，需要进行抽样测试。对于电阻、电容、电感等无源元件，可以使用万用表、电桥等测试仪器测量其参数，判断是否在规定的公差范围内。

对于二极管、三极管等有源元件，需要使用专门的半导体参数测试仪器测试其正向导通电压、反向击穿电压、电流放大倍数等参数。对于集成电路，通常需要使用集成电路测试设备对其进行功能测试，模拟其在实际电路中的工作状态，检查其各项功能是否正常。通过抽样测试，可以及时发现元件的潜在质量问题，避免将不良元件应用到SMT贴片加工中。

② 锡膏印刷后的检测

1. 锡膏印刷质量的关键指标

1.1 锡膏厚度：锡膏厚度是影响焊接质量的重要因素之一。合适的锡膏厚度能够确保在回流焊过程中，焊锡能够充分熔化并形成良好的焊接连接，一般锡膏厚度应根据PCB板的设计、元件的封装形式和焊盘尺寸等因素进行合理调整，通常控制在0.1 - 0.15mm之间较为合适。锡膏厚度过薄可能导致焊接强度不足，出现虚焊、开路等问题；锡膏厚度过厚则容易引起短路、桥接等焊接缺陷。

1.2 锡膏印刷位置：锡膏必须准确地印刷在PCB板的焊盘上，其印刷位置的准确性直接影响到元件的贴装质量。检查锡膏印刷位置是否偏移、歪斜，确保锡膏与焊盘的重合度良好。如果锡膏印刷位置偏差过大，元件贴装后可能会出现引脚与焊盘接触不良的情况，导致焊接失败。

1.3 锡膏形状与完整性：观察锡膏的表面是否光滑、无拉尖、无塌陷等不良现象。良好的锡膏形状应饱满、均匀，能够完整地覆盖焊盘。拉尖的锡膏在回流焊过程中可能会形成锡须，导致短路；塌陷的锡膏则可能影响焊接的可靠性。

2. 检测方法与设备

2.1 人工目检：人工目检是一种简单、直观的检测方法。检测人员通过肉眼观察锡膏印刷的质量，检查锡膏的厚度、位置、形状等是否符合要求。虽然人工目检具有一定的局限性，对于一些微小的缺陷可能难以发现，但在一些对检测精度要求不高或作为初步检测的情况下，仍然具有一定的应用价值。

2.2SPI锡膏测厚仪：SPI锡膏测厚仪是专门用于检测锡膏厚度的设备。它采用激光扫描或白光干涉等技术，能够快速、准确地测量锡膏在PCB板上的厚度分布。SPI锡膏测厚仪可以对整个PCB板的锡膏印刷区域进行全面检测，并生成详细的厚度检测报告，显示锡膏厚度的平均值、最大值、最小值以及厚度偏差等信息。通过与预设的标准值进行对比，能够及时发现锡膏厚度不符合要求的区域，为调整印刷工艺提供依据。

③ 元件贴装后的检测

1. 元件贴装位置与极性的检测

1.1 人工目检：检测人员再次通过肉眼观察元件的贴装位置是否准确，是否存在偏移、歪斜等情况。对于有极性的元件，检查其极性是否正确，确保元件的引脚与PCB板上的焊盘准确对齐。人工目检可以及时发现一些明显的贴装问题，如元件贴错位置、极性反置等，但对于一些微小的偏移可能难以察觉。

1.2 AOI自动光学检测：AOI设备在元件贴装后发挥着重要的检测作用。它通过高分辨率的摄像头对PCB板进行多角度拍照，利用先进的图像处理算法对采集到的图像进行分析，能够精确检测出元件的贴装位置偏差、极性错误等问题。

AOI设备可以设置不同的检测参数和标准，适应各种不同类型的元件和PCB板设计。对于一些高精度、高密度的SMT贴片加工板，AOI的检测精度和效率优势更加明显，能够大大提高检测的准确性和可靠性，及时发现并纠正贴装过程中的缺陷，避免不良品流入后续的焊接工序。

当物料准备就绪后，贴片机便开始了一场高速而精准的舞蹈。在贴片过程中，实时监测系统如同敏锐的眼睛，时刻关注着每一个元器件的贴装情况。通过高分辨率的视觉识别系统，贴片机能够精确地捕捉到元器件的位置偏差、角度偏移等问题。

一旦发现异常，系统会立即发出警报，操作人员可以迅速进行调整，同时为了进一步提高贴装精度，一些先进的贴片机还配备了激光测距仪，能够实时测量元器件与PCB板之间的距离，确保贴装的高度准确性，此外对于双面贴装的产品，还需要特别注意A面和B面元器件之间的对应关系，避免出现错位或干涉现象。

2. 贴装质量的其他方面检测

2.1 元件贴装高度：元件贴装高度也是影响焊接质量和产品性能的一个因素。如果元件贴装过高，可能导致焊接不牢固，在后续的使用过程中容易出现松动、脱落等问题；如果元件贴装过低，可能会与其他元件或PCB板表面发生碰撞，损坏元件或影响电路的正常工作。可以使用激光测距仪或其他专门的测量设备对元件的贴装高度进行测量，确保其在规定的范围内。

2.2 元件贴装压力：在贴装过程中，贴片机施加的贴装压力对元件的贴装质量也有一定影响。如果贴装压力过大，可能会损坏元件或导致PCB板变形；如果贴装压力过小，元件可能无法牢固地贴装在PCB板上。通过检测贴片机的压力传感器数据或使用专门的压力测试工具，可以对贴装压力进行监测和调整，确保贴装压力适中，保证元件的贴装质量。

④ 回流焊后的检测

1. 焊点外观检测

1.1 人工目检：人工目检仍然是焊点外观检测的一种常用方法。检测人员仔细观察焊点的形状、大小、颜色等外观特征，判断焊点是否饱满、光滑，有无虚焊、短路、缺焊、桥接等缺陷。

良好的焊点应该呈光亮的半月形，焊锡均匀地覆盖在引脚和焊盘上，与引脚和焊盘之间形成良好的冶金结合。如果焊点表面暗淡、粗糙，可能存在虚焊问题；如果焊点之间出现连接，形成桥接，则会导致电路短路。人工目检可以发现一些明显的焊点外观缺陷，但对于一些内部隐藏的缺陷则难以检测。

1.2 AOI自动光学检测：AOI设备在回流焊后的焊点检测中同样发挥着重要作用。它能够对焊点进行全方位的检测，通过与预先存储的标准焊点图像进行对比，快速、准确地识别出焊点的各种缺陷，如虚焊、短路、缺焊、桥接、焊点偏移等。AOI设备还可以对焊点的尺寸、形状等参数进行测量和分析，为评估焊接质量提供量化的数据支持。AOI的检测速度快、精度高，能够大大提高焊点检测的效率和准确性，及时发现并剔除不良焊点，保证产品质量。

2. 内部焊点检测（针对BGA等封装元件）

2.1 X射线检测仪：对于采用BGA、CSP等封装形式的元件，其焊点隐藏在元件下方，无法通过肉眼或AOI直接观察到。这时，X射线检测仪成为检测内部焊点质量的关键设备。X射线检测仪利用X射线的穿透性，对PCB板进行透视成像，能够清晰地显示出隐藏焊点的内部结构，检测焊点是否存在空洞、桥接、偏移等缺陷。

通过对X射线图像的分析，可以评估焊点的焊接质量，判断是否符合工艺要求。X射线检测仪可以检测多层电路板内部的焊接情况，为确保产品质量提供了有力保障，尤其在高端电子产品的SMT贴片加工检测中，X射线检测是必不可少的环节。

2.2 超声波检测：除了X射线检测仪，超声波检测也可以用于检测BGA等封装元件的内部焊点质量。超声波检测利用超声波在不同介质中的传播特性，当超声波遇到焊点内部的缺陷时，会发生反射、折射和散射等现象，通过接收和分析这些反射信号，就可以判断焊点内部是否存在缺陷以及缺陷的位置和大小。超声波检测具有非接触、无损检测的优点，能够对焊点进行快速、准确的检测，但相对于X射线检测，其对检测人员的技术要求较高，且设备成本也相对较高。

回流焊是将贴装好的元器件牢固地焊接在PCB板上的关键工序。在这个过程中，温度的控制至关重要。回流焊炉内部设置了多个温区，每个温区都有特定的温度曲线。通过热电偶传感器实时监测炉内各点的温度变化，并与预设的温度曲线进行对比。

如果温度偏离设定值，控制系统会自动调整加热功率，使温度迅速回归正常范围，同时为了保证炉内温度的均匀性，还会采用强制对流的方式，让热空气在炉内充分循环。在焊接完成后，通过对焊点的外观进行检查，判断焊接质量是否良好。良好的焊点应该呈现出光滑、饱满的状态，没有虚焊、短路等缺陷。

⑤ 功能测试

1. 功能测试的目的与意义

功能测试是SMT贴片加工板检测的最后一个重要环节，其目的是验证贴片加工板在实际工作条件下是否能够正常实现设计的功能。通过功能测试，可以发现一些在前面的外观检测和电气性能检测中难以发现的问题，如电路的逻辑功能错误、信号传输异常、系统兼容性问题等。功能测试能够确保产品在交付给客户后，能够满足用户的实际使用需求，提高产品的可靠性和稳定性，减少售后维修成本，提升产品的市场竞争力。

2. 功能测试的方法与设备

2.1 模拟实际工作环境测试：根据贴片加工板的应用场景和功能要求，模拟其在实际工作中的各种环境条件，如输入不同的电压、电流信号，加载不同的负载，观察贴片加工板的工作状态和输出信号是否正常。

如对于电源类贴片加工板，模拟不同的输入电压范围，测试其输出电压的稳定性和纹波系数是否符合要求；对于通信类贴片加工板，模拟不同的通信协议和信号强度，测试其数据传输的准确性和速率。这种测试方法能够更真实地反映贴片加工板在实际使用中的性能，确保其能够适应各种复杂的工作环境。

2.2 专用功能测试设备：针对不同类型的贴片加工板，有专门的功能测试设备。这些设备通常根据贴片加工板的功能特点和测试需求进行定制，能够实现自动化的功能测试，如对于汽车电子中的控制模块贴片加工板，专用功能测试设备可以模拟汽车发动机的各种运行状态，测试控制模块的各项控制功能是否正常。

对于消费电子中的音频处理贴片加工板，专用功能测试设备可以输入不同频率和幅度的音频信号，测试其音频输出的音质、音量等是否符合标准。专用功能测试设备具有测试速度快、测试精度高、自动化程度高等优点，能够大大提高功能测试的效率和可靠性。

⑥ 缺陷分析与处理

1. 常见缺陷类型及原因分析

1.1 虚焊：虚焊是SMT贴片加工板中常见的缺陷之一，表现为焊点与焊盘或引脚之间的连接不牢固，存在接触不良的情况。虚焊的产生原因可能有多种，如锡膏印刷量不足、焊盘或引脚氧化、回流焊温度不够或时间不足、元件贴装压力过小等。

锡膏印刷量不足会导致焊锡在回流焊过程中无法充分填充焊点，形成不牢固的连接；焊盘或引脚氧化会阻碍焊锡与它们的良好结合；回流焊温度不够或时间不足则会使焊锡不能完全熔化，影响焊接质量；元件贴装压力过小会导致元件与焊盘之间的接触不紧密，影响焊接效果。

1.2 短路：短路是指电路中不该连接的两点之间发生了电气连接，导致电流异常增大。短路的产生可能是由于锡膏印刷过多，在回流焊过程中形成桥接；元件贴装位置偏移，导致引脚与相邻焊盘接触；焊盘之间的间距过小，在焊接过程中容易形成锡桥等。短路会严重影响电路的正常工作，甚至可能损坏电子元件和设备。

1.3 元件缺件或错件：元件缺件是指PCB板上应该安装元件的位置没有安装元件；元件错件是指安装的元件规格型号与设计要求不符。产生这些问题的原因可能是贴片机的吸嘴故障，导致元件无法正常吸取和放置；物料管理不当，导致元件的规格型号混淆；编程错误，导致贴片机将元件放置在错误的位置等。

2. 缺陷处理方法与流程

2.1 标识与隔离：当检测出贴片加工板存在缺陷时，首先要对缺陷位置进行清晰标识，如使用标记笔在缺陷处做标记，以便后续处理，同时将有缺陷的贴片加工板与合格的产品进行隔离，防止混淆和误用。

2.2 分析缺陷原因：组织技术人员对缺陷进行深入分析，查找导致缺陷的根本原因。通过对缺陷的外观特征、检测数据以及生产过程记录的分析，判断缺陷是由于原材料质量问题、设备故障、工艺参数设置不当还是操作失误等原因引起的。

2.3 制定并实施纠正措施：根据缺陷原因制定相应的纠正措施。如果是原材料质量问题，应及时与供应商沟通，要求其改进质量或更换供应商；如果是设备故障，应及时对设备进行维修和校准；如果是工艺参数设置不当，应调整工艺参数，如锡膏印刷参数、回流焊温度曲线等；如果是操作失误，应对操作人员进行培训和指导，提高其操作技能。

2.4 重新检测与验证：对经过处理的贴片加工板进行重新检测，验证纠正措施的有效性。如果重新检测合格，则可以将其纳入合格产品；如果仍然存在缺陷，则需要重新分析原因，制定新的纠正措施，直至缺陷得到解决。

2.5 记录与总结：对缺陷的检测、分析、处理过程以及结果进行详细记录，建立缺陷处理档案。通过对缺陷数据的统计和分析，总结生产过程中存在的问题和规律，为改进生产工艺、提高产品质量提供依据。

二、SMT贴片加工前的基石铺垫——物料与工艺准备检测

① 检测环境的搭建

检测环境对于SMT贴片加工板的检测结果有着重要影响。理想的检测环境应具备稳定的温湿度条件，温度通常控制在22℃ - 26℃之间，相对湿度保持在40% - 60%。这是因为温度过高或过低可能导致电子元件的性能发生变化，影响检测的准确性。

而湿度过高容易引发元件受潮，造成短路等问题，湿度过低则可能产生静电，对敏感元件造成损害，同时检测区域应保持清洁，避免灰尘、油污等杂质污染贴片加工板，干扰检测结果，此外为了防止静电对电子元件的破坏，检测人员需穿戴防静电工作服、手套和鞋套，并使用防静电工作台和工具，确保整个检测环境处于良好的静电防护状态。

② 物料入场的严苛筛查

优质的原材料是SMT贴片加工成功的根基。当各类电子元器件、PCB板以及焊膏等物料抵达生产车间时，一场全面而细致的检验便拉开了帷幕。对于电子元器件而言，需依据物料清单逐一核对型号、规格、数量等信息，确保与设计要求分毫不差。

同时借助专业的检测设备，如LCR电桥测量电阻、电容的值，利用晶体管图示仪检测二极管、三极管的性能参数，任何不符合规格参数的元器件都将被无情淘汰。PCB板的检测同样不容马虎，不仅要检查板的尺寸、厚度是否符合设计标准，还要通过飞针测试仪对其线路的通断情况进行检测，防止出现开路、短路等问题。

焊膏作为连接元器件与PCB板的关键材料，其质量直接影响焊接效果。通过粘度计、锡粉含量分析仪等设备，对焊膏的粘度、金属含量等指标进行严格检测，保证焊膏具有良好的流动性和润湿性。

③ 工艺文件的精准校准

在SMT贴片加工正式开始前，工艺文件的准确性至关重要。技术人员会根据产品设计要求和生产设备的特性，制定详细的工艺流程卡，明确规定每一道工序的操作方法、参数设置以及质量标准，如贴片机的坐标定位、贴装压力，回流焊炉的温度曲线等关键参数都需要经过反复调试和验证。通过对工艺文件的严格审核和模拟运行，确保生产过程中的每一个环节都能按照既定的标准执行，从而为后续的生产提供可靠的指导。

1. 检测设备的种类与特点

1.1 自动光学检测仪（AOI）：AOI是SMT贴片加工板检测中应用最为广泛的设备之一。它通过高分辨率的摄像头对贴片加工板进行拍照，然后将采集到的图像与预先存储的标准图像进行对比分析，能够快速、准确地检测出元件的贴装位置是否偏移、极性是否正确、焊点是否存在虚焊、短路、缺焊等多种缺陷。AOI的检测速度快，能够实现对大量贴片加工板的高效检测，而且检测精度高，可检测到微小的缺陷，大大提高了检测的准确性和可靠性。

1.2 X射线检测仪：对于一些采用BGA（球栅阵列）、CSP（芯片级封装）等封装形式的元件，其焊点隐藏在元件下方，无法通过肉眼或AOI直接观察到。这时，X射线检测仪就发挥了重要作用。它利用X射线的穿透性，对贴片加工板进行透视成像，能够清晰地显示出隐藏焊点的内部结构，检测焊点是否存在空洞、桥接、偏移等缺陷。X射线检测仪可以检测多层电路板内部的焊接情况，为确保产品质量提供了有力保障。

1.3 在线测试仪（ICT）：ICT主要用于检测贴片加工板的电气性能。它通过对电路板上的电路节点施加特定的电压和电流信号，测量电路的响应，从而判断元件的参数是否正确、电路是否存在开路、短路等问题。ICT能够对电路板进行全面的电气性能测试，包括电阻、电容、电感、二极管、三极管、集成电路等各种元件的功能测试，是保证贴片加工板电气性能符合设计要求的关键检测设备。

smt贴片加工板检测图

1.4 功能测试仪：功能测试仪用于模拟贴片加工板在实际使用中的工作状态，对其进行功能测试。它可以根据产品的功能需求，向贴片加工板输入各种信号，如数字信号、模拟信号、射频信号等，然后检测电路板输出的信号是否符合预期，从而判断电路板的功能是否正常。功能测试仪能够发现一些在电气性能测试中难以检测到的功能性故障，确保产品在实际使用中能够正常工作。

2. 设备校准的重要性与方法

检测设备的准确性直接关系到检测结果的可靠性，因此定期对检测设备进行校准是必不可少的环节。校准的目的是确保设备的测量结果与已知的标准值之间的偏差在允许范围内。对于AOI设备，通常需要使用标准样板进行校准，将标准样板上的元件位置、焊点形状等特征信息输入到AOI系统中。

然后让AOI对标准样板进行检测，通过调整系统参数，使AOI的检测结果与标准样板的实际情况相符。X射线检测仪的校准则需要使用专门的校准模体，通过对校准模体进行X射线成像，调整设备的参数，确保图像的清晰度、对比度以及测量尺寸的准确性。

ICT和功能测试仪的校准需要使用标准的电子元件和测试信号源，对设备的测量精度、信号输出和输入的准确性进行校准。校准过程需要严格按照设备制造商提供的校准程序和方法进行，并且记录校准结果，以便后续追溯和查询。只有经过准确校准的检测设备，才能为SMT贴片加工板的检测提供可靠的保障。

④ 检测人员的技能培训与要求

1. 专业知识储备

检测人员需要具备扎实的电子专业知识，熟悉SMT贴片加工的工艺流程，了解各种电子元件的特性、功能和封装形式。他们要掌握电路原理、数字电路、模拟电路等基础知识，能够理解贴片加工板的电路设计图，明白各个电路模块的功能和工作原理。只有这样，检测人员才能在检测过程中准确判断元件的贴装是否正确、电路是否存在问题，以及对检测结果进行合理的分析和解释。

2. 设备操作技能

熟练掌握各种检测设备的操作方法是检测人员的基本技能要求。他们需要熟悉AOI、X射线检测仪、ICT和功能测试仪等设备的操作界面、参数设置、检测流程和数据处理方法。在操作AOI设备时，能够根据贴片加工板的特点和检测要求，合理设置检测参数，如图像采集的分辨率、光照强度、对比阈值等，以获得最佳的检测效果。

对于X射线检测仪，检测人员要掌握设备的安全操作规程，正确设置X射线的发射剂量、成像时间和角度等参数，确保检测过程的安全和图像的质量。在操作ICT和功能测试仪时，能够准确地连接测试夹具，设置测试程序和参数，对测试结果进行有效的分析和判断。

3. 质量意识与责任心

检测人员的质量意识和责任心是保证检测工作质量的关键。他们要深刻认识到检测工作对于产品质量的重要性，始终保持严谨、认真的工作态度，不放过任何一个可能存在的质量问题。在检测过程中，要严格按照检测标准和操作规程进行操作，确保检测数据的准确性和可靠性。

对于检测出的问题，要及时、准确地记录，并按照规定的流程进行处理，同时检测人员还要具备良好的沟通能力和团队协作精神，能够与生产部门、工程部门等其他相关部门进行有效的沟通和协作，共同解决产品质量问题，确保整个生产过程的顺利进行。

三、SMT贴片加工后的全面体检——成品与半成品检测

① AOI自动光学检测的火眼金睛

经过回流焊后的PCB板进入了AOI自动光学检测环节。AOI设备就像一位拥有火眼金睛的质检员，它利用高清晰度的摄像头对PCB板进行全面扫描，能够快速准确地检测出元器件的缺失、错件、反向、偏移以及焊点的缺陷等问题。

与传统的人工目检相比，AOI检测具有速度快、精度高、稳定性好等优点。它可以在短时间内完成大量PCB板的检测工作，大大提高了生产效率。而且，AOI设备还能够自动记录检测结果，方便后续的质量追溯和统计分析。对于检测出的不良品，会根据具体情况进行分类标记，以便进行返修或报废处理。

② X射线检测的深度透视

对于一些双层板或多层板以及含有BGA、CSP等封装形式的元器件的PCB板，仅仅依靠AOI检测是不够的。这时就需要借助X射线检测技术来进行更深层次的检查。X射线具有很强的穿透能力，能够透过PCB板的表面看到内部的焊点情况。

通过X射线成像系统，可以清晰地观察到焊球的形状、大小以及与PCB板的连接情况。这种检测方法对于发现隐藏在元器件下方的焊点缺陷非常有效，如空洞、裂纹等。在进行X射线检测时，需要根据不同的产品结构和元器件类型调整X射线的能量和曝光时间，以获得最佳的图像效果。

③ 功能测试的终极考验

除了外观和焊接质量的检测外，功能测试是对SMT贴片加工板进行的最后一道重要检验。功能测试的目的是验证PCB板是否能够满足设计的功能要求。根据产品的不同功能需求，会采用不同的测试方法和设备，如对于数字电路产品，可以使用逻辑分析仪、信号发生器等设备进行信号传输和逻辑功能的测试。

对于模拟电路产品，则需要使用示波器、万用表等仪器进行电压、电流等参数的测量。在功能测试过程中，会对PCB板进行全面的功能仿真和实际负载测试，确保产品在各种工作条件下都能稳定可靠地运行。只有通过了功能测试的PCB板才能被视为合格产品，进入下一个生产环节或交付给客户。

smt贴片加工板检测图

四、SMT贴片加工检测中的数据分析与持续改进

①数据的挖掘与分析

在整个SMT贴片加工检测过程中，会产生大量的数据。这些数据蕴含着宝贵的信息，通过对它们的深入挖掘和分析，可以发现生产过程中存在的问题和潜在的风险，如通过对AOI检测结果的分析，可以了解到哪种类型的元器件容易出现贴装不良的情况。

从而有针对性地优化贴片机的编程参数；通过对回流焊温度曲线的分析，可以找出最佳的温度设置方案，提高焊接质量的稳定性，此外还可以利用统计过程控制（SPC）的方法，对生产过程中的关键参数进行实时监控和分析，及时发现异常波动并采取措施加以纠正。

通过对SMT贴片加工板检测过程中产生的各种数据进行统计和分析，可以为质量改进提供有力的支持。这些数据包括缺陷类型、缺陷数量、缺陷发生的位置和频率、检测设备的运行参数等。

利用统计分析方法，如柏拉图分析、因果图分析等，可以找出影响产品质量的主要因素，确定质量改进的重点方向，如通过柏拉图分析可以发现哪些缺陷类型发生的频率最高，从而集中精力解决这些问题；通过因果图分析可以找出导致某类缺陷的各种原因，为制定针对性的改进措施提供依据。

② 质量控制体系的建立与实施

建立完善的质量控制体系是确保SMT贴片加工板检测质量的重要保障。质量控制体系应包括明确的质量目标、完善的质量管理制度、规范的检测流程和严格的质量考核标准。

在实施过程中要加强对生产过程的各个环节的质量控制，从原材料的采购和检验、生产工艺的制定和执行到成品的检测和出厂，都要严格按照质量控制体系的要求进行操作，同时要定期对质量控制体系的运行情况进行审核和评估，及时发现和解决存在的问题，确保质量控制体系的有效性和适应性。

③ 持续改进的方法与策略

数据分析的结果不仅是发现问题的手段，更是推动持续改进的动力源泉。基于数据分析得出的结论，企业可以制定相应的改进措施，不断优化生产工艺和管理水平，如如果发现某一批次的焊膏存在质量问题导致焊接不良率上升，就可以及时更换供应商或调整焊膏的使用条件。

如果发现某个工位的操作人员经常出现失误，就可以加强培训和管理，提高员工的操作技能和责任心。通过持续不断地改进，企业的SMT贴片加工质量和生产效率将会得到显著提升，从而在激烈的市场竞争中立于不败之地。

持续改进是提高SMT贴片加工板质量的永恒主题。企业应建立持续改进的机制，鼓励员工积极参与质量改进活动。可以通过开展质量改进小组活动、组织技术培训和交流等方式，提高员工的质量意识和技术水平，激发员工的创新精神。

同时要关注行业的最新技术和发展趋势，不断引进先进的检测设备和工艺技术，优化生产流程，提高生产效率和产品质量，此外要加强与客户的沟通和反馈，了解客户的需求和期望，根据客户的意见和建议进行产品改进和质量提升，以满足客户的需求，增强企业的市场竞争力。

五、SMT贴片加工检测的未来展望——智能化与自动化的趋势

我们将看到更多先进的技术和设备应用于检测领域，如人工智能技术将在AOI检测中得到更广泛的应用，通过对大量图像数据的学习和分析，AI算法能够更准确地识别各种缺陷类型，提高检测的准确性和效率。

机器学习技术也可以用于预测生产过程中可能出现的问题，提前采取预防措施，降低不良品的产生率，此外机器人技术将在物料搬运、检测设备的上下料等环节发挥更大的作用，实现全自动化的生产流程。这些新技术的应用将进一步推动SMT贴片加工行业的发展，为客户提供更高质量、更可靠的产品和服务。

回顾整个SMT贴片加工板的检测步骤及过程，从物料准备到生产加工再到成品检测，每一个环节都凝聚着技术人员的智慧和努力。严谨细致的检测是确保产品质量的关键所在，它贯穿于SMT贴片加工的每一个角落。无论是大型企业还是中小型厂商，都应该高度重视检测环节的重要性，不断投入资源进行技术研发和管理创新，以适应市场的变化和客户的需求。

smt贴片加工板检测步骤及过程图

smt贴片加工板检测步骤及过程在于精准与可靠，检测时采用高分辨率视觉系统校准元件贴装偏移量，回流焊后通过AOI自动识别虚焊、短路等问题，复杂板卡辅以X射线穿透检测BGA焊球，结合飞针测试验证线路导通性，保障产品良率。
