SMT贴片加工的工艺流程有哪些？

SMT贴片加工的工艺流程有哪些？

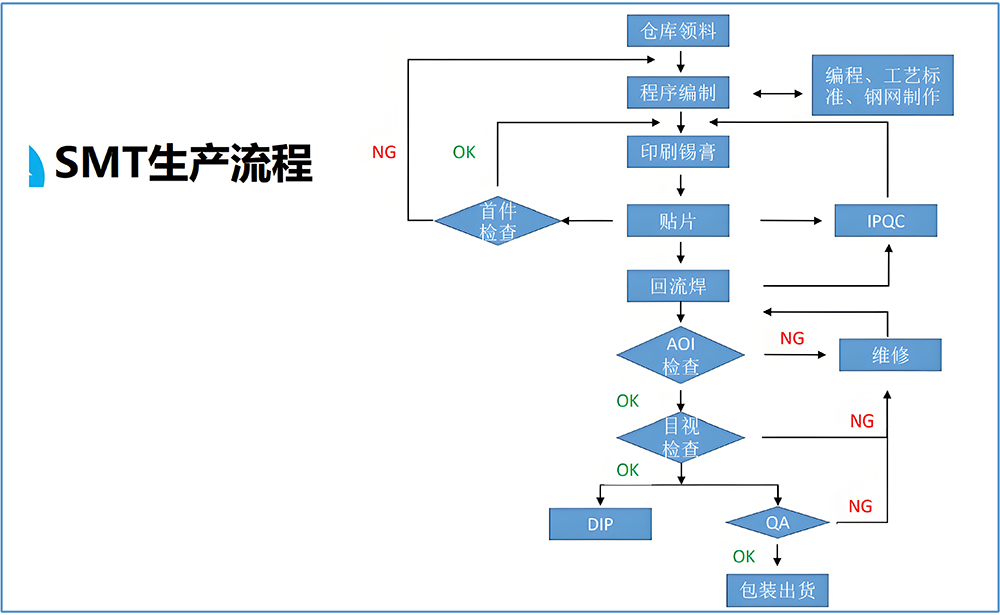

SMT贴片加工的核心工艺流程始于锡膏印刷，即通过钢网将锡膏精确漏印至PCB焊盘。随后进入元件贴装环节，由高速贴片机将电阻、电容、芯片等元器件精准拾放至对应位置。之后，承载元件的PCB通过回流焊接炉，在精密控制的温度曲线下，锡膏熔化、冷却并形成牢固的电气与机械连接。焊接完成后，还需经过自动光学检测（AOI）或X光检测等环节，以排查焊接缺陷，最终通过清洗与测试，确保产品可靠性。那么SMT贴片加工的工艺流程有哪些呢？

一、SMT贴片加工的核心工艺环节

1. 焊膏印刷：构建可靠的焊接界面

焊膏印刷采用全自动印刷机完成，典型流程包含“定位-下刀-刮印-脱模-检测”五个步骤：

1.1 定位固定：通过真空吸附或机械夹具将PCB板固定在工作台，利用CCD摄像头识别Mark点（光学定位点），确保PCB与钢网开口精准对齐（偏差≤0.05mm）。

1.2 刮刀作业：选用聚氨酯材质刮刀，以45°~60°角度匀速刮动焊膏，压力控制在8~12N/cm²，速度保持在50~150mm/s。过小的压力会导致焊膏残留，过大则可能损坏钢网。

1.3 脱模控制：分离速度设置为0.5~2mm/s，配合负压回吸装置，防止焊膏粘连。对于细间距元件（如0.5mm pitch QFP），可采用阶梯式钢网（局部减薄至0.12mm）以保证焊膏量充足。

1.4 SPI检测：印刷完成后立即通过锡膏检测仪（Solder Paste Inspection）进行三维扫描，检测项目包括厚度（公差±10%）、面积（覆盖率≥75%）、体积，不合格品需用酒精棉擦拭后重新印刷。

2. 元器件贴装：微米级的精准定位

贴片机是该环节的核心设备，根据速度与精度分为高速机（针对CHIP元件，贴装速度可达10万点/小时）、泛用机（处理异形元件，精度±25μm）、模组机（柔性生产线专用）。贴装过程遵循“从小到大、从轻到重”原则：

2.1 小型元件（0402/0603封装）：采用转塔式贴装头，配合振动飞达供料，利用真空吸嘴快速拾取，贴装高度误差控制在±0.1mm。

2.2 大型IC芯片（如BGA/QFN）：使用高精度视觉系统（含俯视相机+共聚焦传感器），先识别芯片中心坐标，再调整吸嘴压力（5~15N）防止碎裂，贴装角度偏差不超过±0.5°。

2.3 特殊元件（连接器/变压器）：需定制吸嘴或夹具，部分异形件甚至需要人工辅助定位，确保引脚与焊盘完全对应。

3. 回流焊接：实现冶金结合的关键热过程

回流焊炉的温度曲线是决定焊接质量的核心因素，典型的五温区曲线如下：

实际操作中需注意：① 无铅焊膏的峰值温度比熔点高20~30℃；② BGA器件冷却速率建议≥3℃/s以防止空洞；③ 定期使用KIC测温仪校准炉温曲线，确保每块PCB经历相同的热历程。

4. AOI检测：全流程质量控制的重要关卡

自动光学检测贯穿于SMT生产的多个环节，主要包括：

4.1 印刷后AOI：检测焊膏移位、连锡、少锡等问题，分辨率可达5μm。

4.2 贴片后AOI：核查元件极性反接、漏贴、错位（如二极管方向错误）。

4.3 回流焊后AOI：识别虚焊、冷焊、立碑（墓碑现象）、桥接等缺陷。

先进的AI算法可实现多维度数据分析，例如统计某区域焊膏厚度的历史均值，当出现异常波动时自动预警，帮助企业提前发现设备老化或参数漂移问题。

SMT贴片加工是一项涉及材料学、机械工程、自动控制等多学科的综合技术，其工艺流程的每一个细节都影响着最终产品的可靠性。从前期的准备到最后的质量管控，每个环节都需要严格把控，遵循相关标准和规范。只有深入了解并熟练掌握这些工艺流程，才能在日益激烈的市场竞争中，为客户提供高质量的产品和服务，推动电子制造行业的持续发展。

二、SMT贴片加工的特殊工艺补充

1. 选择性波峰焊的应用

对于混装电路（既有SMT元件又有通孔插件），传统方式需分两次焊接。选择性波峰焊通过编程控制喷嘴移动轨迹，仅对特定焊点喷射熔融焊料，优点在于：① 保护已贴装的SMD元件免受二次高温冲击；② 减少助焊剂残留；③ 支持复杂曲面焊接。工艺参数示例：喷嘴直径Φ2mm，泵速80rpm，停留时间1.5s。

2. 三防漆涂覆工艺

为提高产品环境适应性，多数电子设备需进行Conformal Coating。常见材料有丙烯酸树脂、环氧树脂、聚氨酯三类，施工方法包括：

2.1 喷涂法：适用批量生产，膜厚均匀（25~50μm），需搭建防尘车间。

2.2 浸涂法：适合小批量多品种，可覆盖隐蔽角落，但需控制粘度（涂-4杯测量约20秒）。

2.3 UV固化型：紫外灯照射10~30秒即可硬化，效率高但对阴影区域无效。

涂覆前必须彻底清洁PCB表面油污，涂覆后需静置表干（30分钟）再进入下一工序。

3. DFM可制造性设计协同

优秀的产品设计应充分考虑SMT工艺限制，DFEM优化要点包括：

3.1 焊盘设计：矩形焊盘宽度=元件端子宽度+0.1mm，长度不超过端子长度+0.3mm。

3.2 间距规则：相邻焊盘间距≥0.3mm（防止桥接），高压区域间隔≥2mm。

3.3 布局优化：重型元件（>15g）分布在PCB边缘，发热器件远离热敏元件。

通过CAE仿真软件预先模拟焊接应力分布，可将试产阶段的改版次数降低60%以上。

想象一下，一部智能手机的主板上密密麻麻，分布着成百上千个微小的电子元件，这些元件如何精准地附着在电路板上？这就是表面组装技术——SMT贴片加工的魔法所在。作为现代电子制造业的核心工艺，SMT贴片加工不仅实现了电子元件的高密度、高精度组装，更大幅提升了生产效率和产品可靠性。

三、关于SMT贴片加工工艺

SMT贴片加工技术彻底改变了传统电子组装的方式，通过将电子元件直接贴装在印刷电路板的表面上，实现了电子产品的小型化、轻量化和高性能化。典型的SMT贴片加工生产线包含多个精密环节：从最初的锡膏印刷开始，到精密的元件贴装，再到高温回流焊接，最后是严格的检测与测试。

SMT贴片加工工艺相较于传统的通孔插装技术具有明显优势。元件体积可减少60%-70%，重量减轻达75%，同时电路板面积也能缩减30%-50%。这一技术使得现代电子产品得以实现更紧凑的设计和更强的功能集成。每个环节都需要精确控制参数，确保最终产品质量。

四、SMT贴片加工前的准备工作：奠定质量基础

1. PCB板的检查与预处理

PCB作为电子元器件的载体，其质量直接影响最终产品的可靠性。在进入SMT产线前，需完成三项关键检查：外观检查（确认线路无断路、短路，焊盘无氧化）、尺寸核对（确保与设计图纸一致）、可焊性测试（通过锡炉模拟焊接环境，检测焊盘上锡效果）。对于存放时间较长或表面有氧化层的PCB，还需进行预处理：使用专用清洗剂去除表面氧化物，必要时通过磨边机修正板边毛刺，避免后续设备划伤。

2. 元器件的选型与检验

元器件的质量管控是SMT加工的生命线。根据BOM清单，需逐一核对电阻、电容、IC芯片等物料的型号、规格、封装形式，重点检查以下项目：

2.1 外观检查：观察引脚是否变形、芯片本体有无裂痕，特别是BGA（球栅阵列封装）器件，需借助显微镜查看焊球是否脱落。

2.2 电气性能测试：使用LCR电桥测量被动元件（电阻、电容、电感）的阻值/容值，通过IC测试仪验证芯片功能是否正常。

2.3 烘烤处理：对于湿度敏感型元器件（如QFN封装芯片），若暴露在空气中超过规定时间（通常依据MSL等级，Moisture Sensitivity Level），需放入恒温干燥箱（一般125℃/24小时）进行除湿，防止回流焊时因水分汽化导致“爆米花效应”。

3. 钢网制作与焊膏准备

钢网（Stencil）是精确转移焊膏的关键工具，其开口设计与厚度选择直接决定焊接质量。根据PCB板复杂度，钢网可分为激光切割、电铸两种类型：

3.1 激光切割钢网：适用于常规产品，通过CAD数据直接生成，成本低、周期短，但开口边缘存在微小毛刺。

3.2 电铸钢网：用于精密焊接（如0.4mm间距的BGA），开口壁光滑、精度高，但制作成本较高。

焊膏选择需综合考虑合金成分（常用Sn63/Pb37无铅焊膏）、粒度（根据最小焊盘间距选择，如0.3mm间距推荐使用Type 4焊膏）、活性（RMA级适用于一般电子产品，免清洗焊膏适合环保要求高的场景）。使用前需通过搅拌机将焊膏恢复至均匀状态，并按“先进先出”原则管理库存，避免过期失效。

百千成电子SMT贴片加工工艺认证是企业技术实力、质量管控水平与合规经营能力的集中体现，涵盖国际、国内、行业专项多重权威认证，构建了“标准对标-流程优化-申请审核-持续改进”的闭环认证体系，为汽车电子、消费电子、医疗电子、通信设备等多领域客户提供了高质量、高可靠性、高合规性的SMT贴片加工服务。

从认证的核心价值来看，其不仅帮助百千成电子建立了市场竞争优势，切入高端供应链体系，更为客户提供了质量保障、合规保障与效率保障，降低了合作风险，实现了企业与客户的共赢；从认证的具体内容来看，无论是覆盖全流程的技术参数要求，还是“来料-过程-成品-售后”的全链条质量管控体系，都体现了百千成电子对认证标准的严格践行与对产品质量的极致追求。

五、认证背后的技术实力与创新实践

在设备智能化方面，引入AI视觉检测系统，实现缺陷识别准确率99.9%。在工艺优化方面，开发专利技术解决0.3mm间距BGA焊接空洞问题，空洞率控制在5%以内。在材料研发方面，与3M、汉高合作开发低温锡膏配方，将焊接温度降低至180℃，有效减少PCB翘曲风险。

在数字化管理方面，部署MES制造执行系统实现生产数据实时采集与分析，通过大数据分析预测设备故障率，将设备OEE（综合效率）提升至85%。在绿色制造方面，实施无铅工艺，配备VOCs废气处理系统，获得深圳市绿色工厂认证。

六、SMT贴片加工的质量管控体系

1. IPQC过程检验制度

实行“三检制”：① 操作工自检（每小时抽检5块）；② 班组长互检（交接班时全检）；③ QC专检（每日随机抽取10%样本）。检验标准参照IPC-A-610G版，关键指标举例：

一类缺陷（致命）：短路、开路、元件破损 → 零容忍。

二类缺陷（严重）：焊膏不足、轻微偏移 → 不得超过3处/㎡。

三类缺陷（次要）：标识不清、轻微划痕 → 不影响功能可接受。

2. MSD潮湿敏感器件管理

按照J-STD-033标准，潮湿敏感器件分为8个等级，如Level 1（<一年车间寿命）无需烘烤，而Level 5a（>48小时暴露）必须在125℃下烘烤48小时。车间环境湿度应维持在40%~60%RH，配备实时监控系统，超限时自动启动除湿装置。

3. FMEA潜在失效模式分析

组建跨部门团队（工艺+工程+质量），针对历史不良率高的项目（如BGA空洞率超标）进行根因分析，制定改进措施：① 改用氮气保护回流焊；② 优化钢网开窗比例；③ 增加压合治具。实施PDCA循环持续改善，目标是将直通率（FPY）提升至98%以上。

SMT贴片加工的工艺流程有哪些？首先进行锡膏印刷与检测，为焊接奠定基础；随后通过全自动贴片机完成高速高精度的元件贴装；再经由回流焊接实现一次性整体焊接，效率极高。严谨的焊后检测（如AOI、SPI） 贯穿始终，严格管控品质。这套成熟的SMT贴片加工流程，极大地提升了电路组装密度、生产自动化水平和产品一致性，是批量制造高品质电子产品的可靠保障。
