smt贴片加工厂电路板虚焊怎么检测？

smt贴片加工厂电路板虚焊怎么检测？

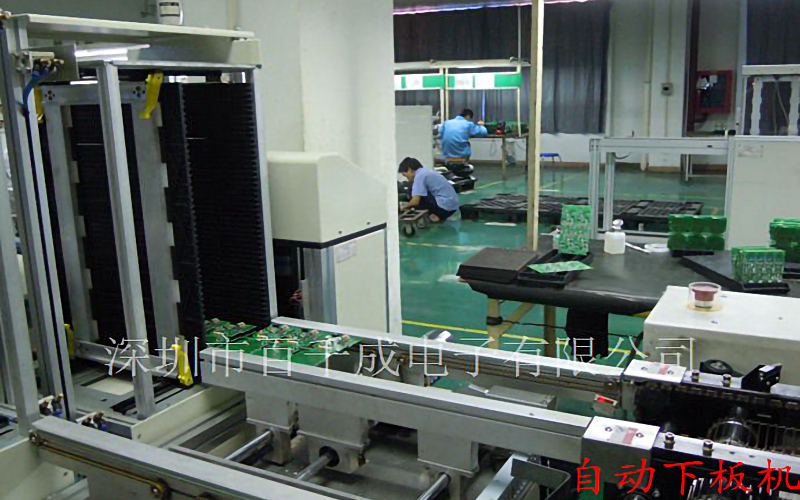

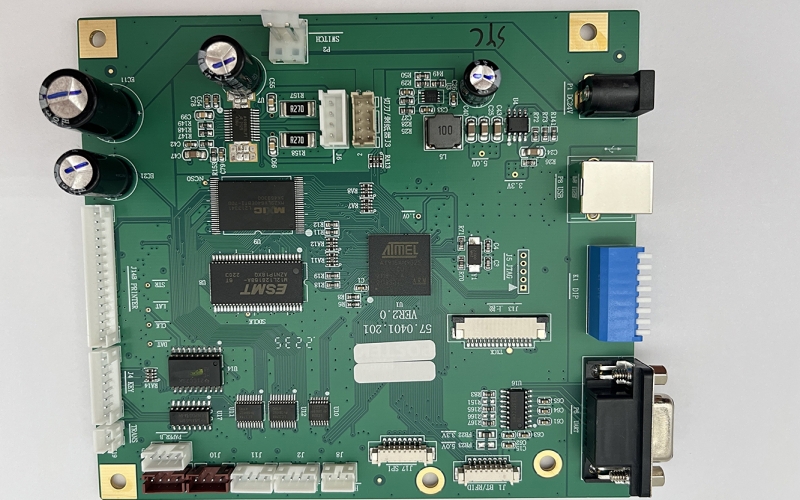

SMT贴片加工中，电路板虚焊的检测是确保产品质量和可靠性的关键步骤。虚焊，即焊点未能形成良好的电气连接，可能是由于焊接温度不适宜、时间不足、焊膏质量问题或设备精度偏差等原因造成的，究竟smt贴片加工厂电路板虚焊怎么检测呢？

以下是几种常用的虚焊检测方法：

1. 视觉检查

视觉检查是最基本的检测方法，通常由经验丰富的操作员使用放大镜或显微镜进行。操作员会检查焊点的外观，寻找虚焊的迹象，如焊点表面不光滑、无光泽、有裂纹或者焊接不完整。视觉检查简单快速，但对于微小的虚焊点或隐藏在元件下方的虚焊点可能难以发现。

2. 自动光学检测（AOI）

AOI是一种自动化检测技术，它使用高速摄像机和图像处理软件来检测PCB上的缺陷。AOI系统可以通过比对焊点图像与标准模板来识别虚焊、短路、错位等常见缺陷。AOI检测速度快，准确性高，适合用于生产线上的实时检测。

3. X射线检测

X射线检测是一种非常有效的检测虚焊的方法，尤其对于BGA（Ball Grid Array）或其他封装类型的IC下的虚焊。X射线检测系统可以穿透PCB和组件，生成焊点的X射线图像。通过分析这些图像，可以发现焊点内部的空洞、裂缝或不足的焊料。

4. 飞针测试（Flying Probe Test）

飞针测试是一种电气测试方法，它使用一组移动的探针接触PCB上的测试点来测量电阻和其他电气特性。飞针测试可以检测虚焊导致的开路或电阻异常，但由于探针无法接触到所有焊点，可能会有一些区域无法检测到。

5. 功能测试

功能测试是通过在实际工作条件下测试PCB来检查其性能。这种方法可以检测到那些可能影响电路功能的虚焊问题，但它不能提供具体虚焊位置的信息，且可能需要较长的时间来完成测试。

6. 声波检测

声波检测技术使用超声波信号来检测焊点的质量和完整性。当超声波遇到空洞或虚焊时，反射的信号会发生变化，从而可以识别出虚焊点。

7. 激光扫描检测

激光扫描检测利用激光束扫描PCB表面，通过分析反射光的特性来检测焊点的质量。这种方法可以提供非常高的分辨率和精确度，但成本较高。

8. 热像仪检测

热像仪可以检测PCB在工作时的温度分布，虚焊点可能会导致局部温度异常。通过分析热像图，可以发现可能存在的虚焊问题。

 9. 机械强度测试

机械强度测试，如拉力测试或剪切力测试，可以评估焊点的物理强度。虽然这种方法不能直接检测虚焊，但它可以提供关于焊接质量的重要信息。

10. 统计过程控制（SPC）

SPC是一种质量管理方法，它通过对生产过程中的数据进行统计分析来监控和控制质量。通过收集和分析焊接过程中的数据，如温度曲线、设备性能参数等，可以发现可能导致虚焊的趋势和模式。

综合应用

在实际应用中，通常会结合使用多种检测方法来提高检测的准确性和覆盖范围。例如，可以先使用AOI进行初步筛选，然后对疑似虚焊点进行X射线检测以确认问题。最后，通过功能测试确保电路板的整体性能符合要求。

结论

虚焊的检测是一个多步骤的过程，需要综合运用多种技术和方法。随着电子制造技术的发展，自动化和高精度的检测设备在SMT贴片加工中的应用越来越广泛，这有助于提高检测效率和产品质量。同时，通过对检测数据的分析，可以不断优化生产过程，减少虚焊的发生，提高产品的可靠性。
