SMT贴片加工的核心对象是贴片料，包括电阻、电容、IC等微型化元器件。其封装类型如QFP、BGA等直接影响贴装难度与焊接工艺，例如高密度BGA需配合X射线检测焊点。元器件的集成度与耐温性决定产品性能，而自动化贴装能力则显著提升生产效率，降低人工干预误差，本文将重点介绍电子smt贴片加工材料有哪些种类？

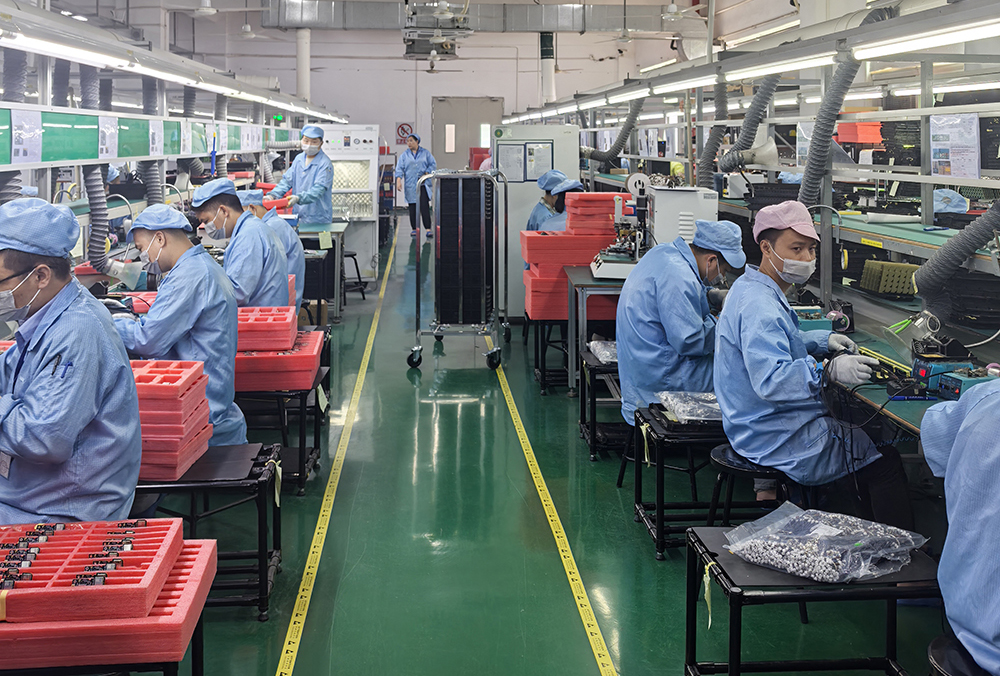

电子smt贴片加工厂图

一、基板材料：SMT贴片加工的地基

如果说SMT贴片加工是一场建筑施工，那么基板就是底层的地基。它不仅要承载成百上千个电子元件，还要承受高温焊接、机械振动甚至极偳环境（如高湿、高寒）的考验。目前主流的基板材料主要分为三大类，每一类都有其独特的生存技能。

1）FR-4环氧玻璃布板

FR-4是目前应用广泛的基板材料，名字里的FR代表阻燃（Flame Retardant），4则指代环氧树脂与玻璃纤维的配比等级。它的优势几乎写满了SMT贴片加工的需求清单：

1.1成本友好：原材料价格低廉，适合大规模消费电子（如手机、平板）的生产；

1.2加工稳定：热膨胀系数（CTE）与铜箔匹配度高，回流焊时不易变形，降低贴片偏移风险；

1.3兼容性强：支持常规的锡膏焊接工艺，能适配大部分电子元件的封装（如0402、0201电阻电容）。

1.4但FR-4并非万能选手，它的耐温上限约为130℃（长期使用），在5G基站、汽车电子等需要高温场景的领域，就需要更抗造的材料。

2）高频高速板材：5G时代的通信特工

5G通信、AIoT设备的普及，信号传输速度从百兆跃升至千兆，传统FR-4的高介电常数（Dk）和高损耗因子（Df）成了拖油瓶——它们会导致信号延迟、能量损耗。这时高频高速板材登场了。

这类材料以聚四氟乙烯（PTFE）、碳氢化合物树脂为基材，通过改性技术将Dk控制在2.0-3.0（FR-4约为4.5），Df降至0.001-0.005（FR-4约为0.015），如罗杰斯（Rogers）的RO4350B板材，已被广泛应用于5G基站天线、毫米波雷达模块的SMT贴片加工中。它的优势不仅体现在信号传输上，还能减少因信号干扰导致的贴片定位误差——毕竟，高速信号下的失之毫厘，可能导致整个系统的谬以千里。

3）金属基/陶瓷基板：极偳环境的防护盾

在新能源汽车的IGBT模块、LED照明驱动电源中，电子元件需要承受大电流、高散热需求。这时金属基（如铝基板、铜基板）和陶瓷基板就成了救场嘉宾。

金属基板通过在金属板（通常是铝）上压合绝缘层和铜箔，利用金属的高导热性快速散热，避免元件因高温失效；陶瓷基板（如氮化铝AlN、氧化铝Al₂O₃）则更进一步，不仅散热效率是铝基板的3-5倍，还能耐受800℃以上的高温，适合航天、军工等对可靠性要求极高的SMT贴片加工场景。

二、电子元件：SMT贴片加工的主角团

如果说基板是舞台，那么电子元件就是演员。在SMT贴片加工中元件的封装形式、尺寸精度、材料特性直接影响贴装效率和焊接质量，目前主流的元件可分为被动元件、有源器件、集成电路三大类，每一类都有其适配法则。

1）被动元件：电路的调味剂

电阻、电容、电感被称为被动三巨头，虽然不直接处理信号，却像菜里的盐糖一样，决定着电路的味道。在SMT贴片加工中，它们的选择重点在于尺寸标准化和材料稳定性。

1.1尺寸：从早期的1206（3.2mm×1.6mm）、0805（2.0mm×1.25mm）到如今的0402（1.0mm×0.5mm）、0201（0.6mm×0.3mm），元件越小，贴片机的精度要求越高（需达到±15μm级），同时对基板的焊盘设计、钢网开口精度也提出了挑战；

1.2材料：MLCC（片式多层陶瓷电容）的主流介质从X7R（-55℃~+125℃，容值偏差±15%）升级到X7S（-55℃~+125℃，容值偏差±22%），以应对高温高湿环境下的容值漂移问题；铝电解电容则通过固态电解质替代液态电解液，解决了传统电容在SMT回流焊中爆浆的风险。

2）有源器件：电路的动力源

二极管、三极管、MOSFET等有源器件是电路的开关与放大器，它们的性能直接决定了产品的功能。在SMT贴片加工中，这类元件对引脚共面性和可焊性要求极高——引脚如果不平整（共面度超过0.1mm），贴片机可能无法准确吸附；可焊性差（如表面氧化）则会导致虚焊，影响电路导通。

以MOSFET为例近年来流行的QFN封装（四方扁平无引脚）通过底部大面积散热焊盘提升功率密度，但对SMT加工的回流焊温度曲线提出了严格要求：升温速率需控制在3℃/s以内，避免焊盘与芯片底部因热膨胀不均产生裂纹。

3）集成电路（IC）：电路的大脑

从微控制器（MCU）到射频芯片（RF IC），IC是电子设备的核心大脑。在SMT贴片加工中IC的封装形式（如BGA、QFP、CSP）直接决定了贴装的难度与可靠性。

3.1 BGA封装（球栅阵列）：芯片底部的锡球既是连接点也是散热通道，贴装时需通过X-Ray检测锡球高度与共面性（偏差需≤0.05mm），回流焊后还要进行返修（如用热风腔局部加热）；

3.2 CSP封装（芯片级封装）：尺寸接近芯片本身（封装面积≤芯片面积的1.2倍），贴片精度要求达到±10μm级，稍有偏移就可能导致引脚与焊盘错位，引发短路或开路。

三、焊料与辅助材料：SMT贴片加工的粘合剂

完成元件贴装后，焊接是SMT加工的醉后一道关键工序，这时焊料与辅助材料就像胶水，将元件与基板牢牢连接在一起。从传统的有铅焊料到如今的无铅焊料，从液态助焊剂到免清洗涂层，这些材料的迭代史，正是SMT贴片加工向高可靠、低污染方向发展的缩影。

1）焊料：从有毒到绿色的进化

焊料是连接元件与基板的桥梁，其成分直接影响焊接强度与可靠性，锡膏堪称SMT贴片加工的核心材料，其性能直接影响焊接质量和电气连通性。在深圳百千成电子的高密度主板生产线上，工程师会根据产品特性严格筛选：

1.1成分类型：含铅锡膏（如Sn63/Pb37）机械性能优异，而无铅锡膏（如SAC305）满足RoHS环保要求，已成为主流。

1.2颗粒形态：从传统的球状颗粒到新型的树枝状颗粒，粒径范围在20-45μm之间，直接影响印刷精度。

1.3助焊体系：免清洗型（RMA）与水洗型（WS）各具优势，前者残留少，后者活性更强。

1.4贴片加工产线上，锡膏印刷是首道关键工序。百千成电子采用全自动光学检测（SPI）系统，实时监控0.1mm间距器件的印刷质量，确保锡膏厚度误差控制在±10μm以内。

1.5有铅焊料：早期主流为Sn-Pb合金（如Sn63Pb37），熔点183℃，润湿性好，焊接后焊点光亮饱满。但由于铅的毒性，欧盟RoHS指令（2003年）已全面限制其使用；

1.6无铅焊料：目前常用的是Sn-Ag-Cu（SAC305，含锡96.5%、银3%、铜0.5%），熔点217℃，虽比有铅焊料高34℃，但无铅环保，抗疲劳性能更优。针对不同场景，还有Sn-Cu（低成本）、Sn-Bi（低温焊接，熔点138℃）等变体，其中Sn-Bi焊料已在LED灯珠、消费电子的小型化焊接中广泛应用。

2）助焊剂：焊接的催化剂

助焊剂是焊料的助手，主要作用是清除金属表面氧化物、降低焊料表面张力，确保焊料均匀铺展。根据活性和残留量，助焊剂可分为松香型（RMA）、有机型（OA）、无机型（OA）三类，而在SMT贴片加工中，常用的是免清洗型助焊剂（低固含量，残留少）。

如某头部电子厂的SMT产线曾因助焊剂残留导致电容引脚腐蚀，后来改用低卤素免清洗助焊剂，配合氮气保护回流焊（减少氧化），焊点不良率从0.3%降至0.05%。这说明，助焊剂的选择不仅要考虑焊接效果，还要匹配后续的清洗工艺（如是否需要水清洗、溶剂清洗）。

3）其他辅助材料：细节决定成败

除了焊料和助焊剂，SMT贴片加工还离不开一些小而精的辅助材料：

3.1 钢网：用于锡膏印刷，其开口尺寸、厚度（0.1mm~0.15mm）需与元件焊盘精准匹配，否则会导致锡量不足或连锡；

3.2 清洗剂：针对需要清洗的PCB（如汽车电子），需使用低腐蚀性的水基清洗剂或溶剂清洗剂，避免损伤基板和元件；

3.3 底部填充胶：用于BGA、CSP等底部悬空的封装，通过环氧树脂填充缝隙，提升抗跌落可靠性（可承受5000G以上的冲击）。

钢网在SMT贴片加工的焊膏印刷环节起着至关重要的作用。它是一种具有特定图案和开孔的金属薄板，通常由不锈钢制成。在印刷焊膏时，钢网被放置在PCB基板上方，通过刮刀将焊膏均匀地刮过钢网的开孔，使焊膏精确地印刷到PCB基板的焊盘上。

钢网的开孔尺寸、形状和位置精度直接影响着焊膏印刷的质量和精度。如果钢网的开孔尺寸过大或过小，可能会导致焊膏印刷量过多或过少，从而引发焊接缺陷，目前先进的激光切割技术和电铸技术能够制造出高精度、高分辨率的钢网，满足了日益复杂的电子产品的焊接需求。

四、PCB基板：电子元件的承载平台

作为SMT贴片加工的物理载体，PCB基板的选择至关重要：

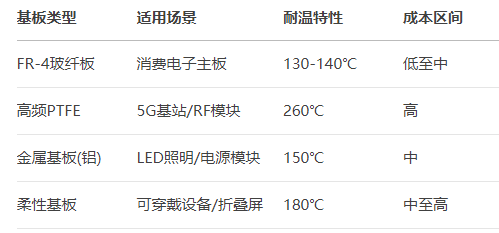

电子smt贴片加工材料有哪些种类图

在百千成接手的智能手表项目中，采用0.2mm厚柔性基板，配合激光切割工艺，实现曲面贴装，使产品通过10万次弯折测试。在SMT贴片加工流程中，胶粘剂承担着固定与防护的双重使命：

1）贴片红胶：环氧树脂基材料通过点胶工艺施加，在波峰焊前固定元件。

2）底部填充胶：用于芯片级封装（CSP），通过毛细作用渗透至芯片底部，增强机械强度。

3）导热粘接胶：含银或氧化铝填料，兼具粘接与散热功能。

4）在汽车电子控制器生产中，百千成工程师会为每个BGA芯片精准计算点胶量，确保胶体充分覆盖焊点侧壁又不致短路，使产品通过严苛的振动测试。

五、封装材料：芯片的防护铠甲

在高偳SMT贴片加工中，封装材料直接影响器件可靠性：

1）塑封料(EMC)：环氧模塑料保护芯片免受湿气腐蚀。

2）陶瓷封装：用于航天/军工领域，气密性达10⁻⁸Pa·m³/s。

3）底部填充材料：流动时间控制在15秒内，快速填充0.03mm间隙。

4）当百千成为医疗设备客户生产ECG监测模块时，采用低应力塑封料，使芯片在-40℃至125℃循环测试中保持稳定。

六、清洗材料

元件间距缩小至0.3mm，清洗工艺愈发关键：

1）水基清洗剂：环保型配方，适用于精密连接器。

2）半水基清洗剂：平衡清洗力与材料兼容性。

3）溶剂型清洗剂：快速去除高粘度残留物。

4）在百千成电子的汽车电子产线，采用闭环式清洗系统，使清洗剂回收率达85%，助焊剂残留控制在μg/cm²级。

七、辅助耗材：生产线的无名英雄

SMT贴片加工的高效运行离不开基础耗材支撑：

1）钢网：不锈钢激光切割网板，开孔精度±5μm。

2）吸嘴：陶瓷/钨钢材质，适应01005至40mm元件。

3）载具：合成石治具耐温达300℃，热变形<0.05%。

4）百千成电子采用智能钢网管理系统，实时记录每张钢网的使用次数，在达到20万次印刷后自动提示更换，避免因网板磨损导致的下锡不良。

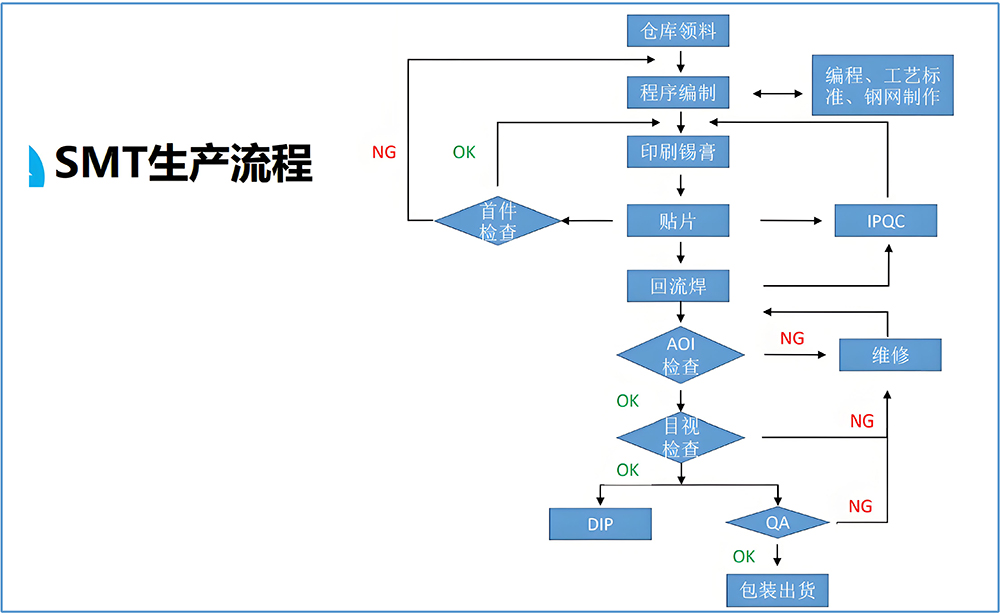

电子smt贴片加工流程图

八、材料选择的底层逻辑：从能用到好用的跨越

看到这里或许有人会问：SMT贴片加工的材料这么多，该怎么选？其实，材料选择的核心逻辑只有两个词：适配性与前瞻性。

所谓适配性是指材料要与产品需求、生产工艺深度绑定，如消费电子需要低成本、高良率的FR-4基板+0402元件+Sn-Ag-Cu焊料组合；而汽车电子则需要耐温150℃以上的聚酰亚胺基板+底部填充胶+无铅焊料，以确保在-40℃~125℃的极偳温度下长期稳定工作。

所谓前瞻性则是要预判行业趋势，AIoT设备的小型化（如TWS耳机芯片封装尺寸缩小至0.5mm×0.5mm）、5G通信的高频化（毫米波频段要求基板Dk＜2.5）、新能源汽车的高功率化（IGBT模块需要更高散热的陶瓷基板），材料厂商正在加速研发：低介电常数的高速板材、可激光修复的BGA焊料、生物基可降解的助焊剂……这些新材料，正在为SMT贴片加工的下一个十年注入新动能。

1、材料是根，SMT贴片加工是叶

从基板到元件从焊料到助焊剂，每一种材料都是SMT贴片加工的基因密码。它们不仅决定了产品的性能与可靠性，更推动着整个电子制造行业向更小、更快、更绿的方向进化。对于制造企业而言，理解材料的特性、掌握材料的选择逻辑，就是在为产品竞争力打地基；而对于行业来说，材料的创新迭代，则是SMT贴片加工技术持续突破的源动力。

当我们下次拿起一部手机、打开一台新能源汽车的车载系统时，不妨多一份敬畏——那些看不见的材料，正以沉默的方式，支撑着我们与数字世界的每一次连接。而SMT贴片加工的魅力，也正在于此：它用精密的技术，将无数材料编织成改变世界的科技产品。

九、新兴材料：技术迭代的驱动力

2025年行业数据显示，创新材料推动SMT贴片加工技术持续进化：

1）低温焊料：熔点降至138℃，使柔性基板贴装良率提升15%。

2）导电胶：方阻<0.001Ω·cm，取代传统焊点。

3）纳米涂层：使PCB耐湿性提升10倍。

4）百千成研发团队已成功应用石墨烯增强焊料，使服务器电源模块的热疲劳寿命延长3倍，客户返修率下降40%。

十、材料选用策略：成本与性能的平衡艺术

在SMT贴片加工实践中需遵循科学选材原则：

1. 匹配性原则：汽车电子优先选用AEC-Q200认证材料。

2. 可制造性：大尺寸BGA需搭配高坍落度锡膏（坍落度>80%）。

3. 供应链安全：关键材料保持3家以上合格供应商。

百千成电子建立材料数据库，涵盖300+种材料的工艺参数，为新项目选型提供数据支撑，缩短试产周期30%。

十一、材料科学赋能智造升级

当一块搭载2000个元件的5G模块完成检测，其背后是八大类材料在SMT贴片加工流程中的精密协作。据IPC国际协会预测，到2028年全球电子封装材料市场将突破千亿美元，其中纳米复合材料的年复合增长率高达18.7%。

在深圳这座电子制造之都，百千成电子凭借十五年材料应用经验，已形成独特的贴片加工技术体系。公司配备全系列ASM/Siplace贴片线，支持01005元件贴装和0.2mm pitch BGA焊接，月产能达5亿点。无论您需要小批量柔性生产还是佰万级规模制造，百千成团队都能提供从材料选型到过程管控的一站式解决方案。

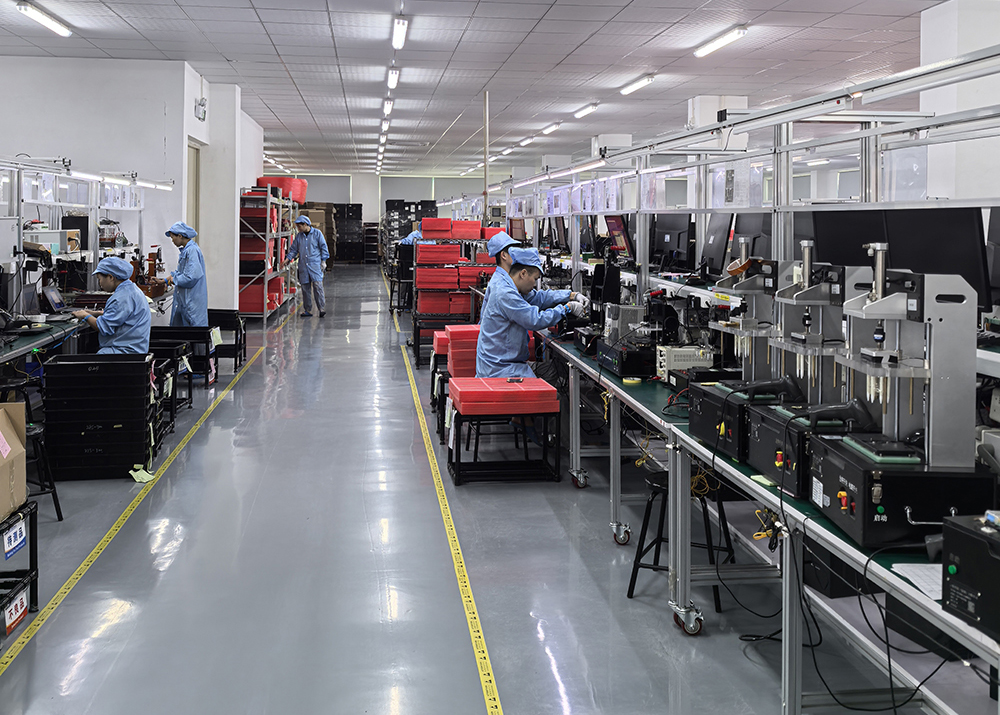

电子smt贴片加工厂家图

电子smt贴片加工材料有哪些种类？现代SMT贴片加工材料注重环保与效能，无铅焊膏替代传统含铅焊料，满足环保法规；免洗助焊剂减少清洗工序，降低化学残留风险；水基清洗剂替代溶剂型方案，减少环境污染，同时低温焊膏适配热敏感器件，避免基材损伤，实现工艺优化与成本控制的双赢。
