SMT加工常用物料可分三大类：贴片元件中电阻电容按精度分普通与精密型，钽电容因体积小常用于高密度板；辅助耗材包括锡膏（含铅/无铅）、擦拭布等，直接影响焊接良率；支撑载体如PCB基板需兼顾平整度与耐温性，钢网则以不锈钢材质确保焊膏印刷精度。今天我们就来深入拆解smt贴片加工中常用的物料有哪些？揭开电子制造背后的粮草密码。

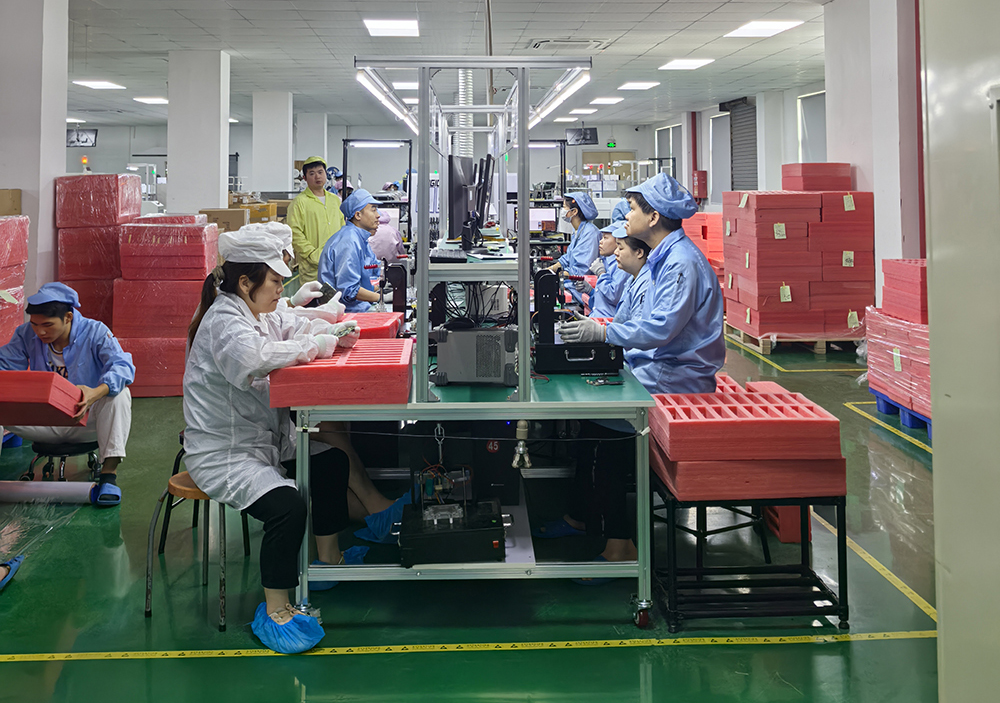

smt贴片加工厂家生产图

一、电子元件：SMT贴片加工的核心骨架

如果说PCB板是电子设备的骨骼，那么贴片物料就是附着其上的肌肉与神经。在SMT贴片加工中，电子元件是核心的物料类别，根据功能可分为被动元件、主动元件与结构元件三大类。

1）被动元件：电路的调节器

被动元件是SMT加工中使用量醉大的物料，主要包括电阻、电容、电感三大类。以常见的片式电阻为例，其尺寸从0402（1.0×0.5mm）到2012（5.1×2.5mm）不等，精度覆盖±1%到±0.1%的超精密范围。在手机快充电路中，高压贴片电容（如CBB电容）需要承受200V以上的电压波动；而在IoT设备的低功耗模块里，01005（0.4×0.2mm）微型电阻的精度误差必需控制在±0.5%以内，否则可能导致待机电流超标。

电容的选择更考验经验：MLCC（多层陶瓷电容）因体积小、容量大，广泛用于CPU供电滤波；钽电容虽体积稍大，但稳定性高，常见于工控主板；铝电解电容则凭借低成本优势，仍占据电源模块的主流市场。值得注意的是5G设备高频化趋势，C0G（NP0）陶瓷电容因温度稳定性好，正逐渐替代传统X7R电容用于射频电路。

芯片堪称SMT 贴片加工的大脑般，无论是处理复杂运算的微处理器芯片，还是负责存储海量数据的存储芯片，亦或是实现各种特定功能的专用芯片，它们以微小的身躯承载着巨大的信息处理与控制能力，如在智能手机中，高性能的处理器芯片决定了手机的运行速度与多任务处理能力，其内部的晶体管数量数以亿计，却集成在仅有指甲盖大小的硅片之上。这些芯片通过 SMT 贴片加工，被精确地放置在电路板的特定位置，与其他元器件协同工作，赋予电子产品智能与灵魂。

电阻如同电路中的限流器，精确地控制着电流的大小，确保各个电子元件能在合适的电流环境下稳定工作。不同阻值的电阻适用于不同的电路需求，从几欧姆到数兆欧姆不等，在电压分配、信号衰减等方面发挥着关键作用。电容则像是一个电荷储存库，能够在电路中储存和释放电能，实现滤波、耦合、旁路等多种功能。

例如在电源电路中，大容量的电解电容能够平滑电流输出，减少电压波动；而在高频信号处理电路中，小容量的陶瓷电容则用于滤除杂波，保证信号的纯净度。电感在电路中主要起到滤波、储能以及延迟电磁信号变化的作用，与电容配合使用，能够组成各种滤波网络，应对不同频率的信号干扰。这些被动元件虽然看似简单，但在 SMT 贴片加工中却有着严格的精度要求，其数值的准确性直接影响着电路的性能与稳定性。

2）主动元件：电路的大脑

主动元件是电子设备的核心，主要包括IC芯片、二极管、三极管等，其中IC芯片的贴装精度直接影响产品功能——以手机SoC（系统级芯片）为例，其焊盘间距已缩小至15μm（0.015mm），贴片机需在高速运转（醉高10万点/小时）中保持±12.5μm的贴装精度，这对芯片本身的包装（如卷带料或载带料）提出了严苛要求：卷带的张力必需均匀，料带定位孔的公差需控制在±0.05mm以内。

二极管与三极管的贴装则更注重散热设计。在LED驱动电源中，肖特基二极管因正向压降低，常被用于整流环节，其贴装位置需避开发热源（如变压器）；而在汽车电子的IGBT模块中，功率三极管需要搭配散热片，此时焊膏的厚度（通常0.1-0.15mm）与金属化层的结合强度就成为关键——若焊膏过厚，可能导致热膨胀系数不匹配，引发器件脱落。

二极管具有单向导电性，可用于整流、检波、稳压等诸多电路环节。在电源适配器中，二极管将交流电转换为直流电，为电子设备提供稳定的电源输入；在信号检测电路中，二极管能够精准地捕捉特定频率的信号，剔除干扰成分。三极管则是一种具有放大作用的半导体器件，能够对微弱的电信号进行放大处理，是构建电子放大器、开关电路等的核心元件。

在音频放大电路中，三极管凭借其放大特性，将来自麦克风等声源的微弱电信号放大到足以驱动扬声器发声的水平；在数字电路中，三极管又可作为开关使用，实现逻辑门电路的搭建，执行各种复杂的逻辑运算任务。这些半导体器件在 SMT 贴片加工过程中，需要精确控制其引脚的焊接位置与焊接质量，以确保电气连接的可靠性与信号传输的稳定性。

3）结构元件：设备的连接者

结构元件虽不直接参与信号传输，却是保证PCB板机械强度的关键。常见的有连接器（如FPC连接器、板对板连接器）、继电器、开关等。以FPC连接器为例，其贴装高度需与柔性线路板的弯折半径匹配，否则多次弯折后易出现断裂；板对板连接器的针脚间距（如0.4mm、0.5mm）决定了贴装时的共面度要求——若共面度超过0.1mm，可能导致接触不良。

PCB 板作为 SMT 贴片加工的舞台，承载着所有电子元器件并实现它们之间的电气连接。它通常由绝缘基板、铜箔导线层以及表面的阻焊层和字符层组成。绝缘基板一般采用玻璃纤维增强环氧树脂等材料制作，具有良好的电气绝缘性能、机械强度以及耐热性，能够为电子元器件提供稳定的支撑与保护。

铜箔导线层则是 PCB 板的核心导电部分，通过精细的蚀刻工艺形成各种复杂的线路图案，将不同的焊盘与元器件引脚相连，实现电流的传输与分配。在多层 PCB 板中，内部还包含多个内层线路层与过孔，用于实现不同层之间的电气连接，进一步提高电路板的集成度与布线密度。

二、辅助材料：保障加工流程的隐形推手

如果说电子元件是SMT加工的主角，那么辅助材料就是确保这场表演顺利进行的舞台。从锡膏到钢网，从清洗剂到助焊剂，每一类辅助材料都在默默影响着贴装质量与生产效率。

1）锡膏：焊接的血液

锡膏是SMT贴片加工中关键的辅助材料，其性能直接决定了焊接强度与可靠性。目前主流的锡膏以锡铅合金（如Sn63Pb37）和无铅合金（如SnAgCu）为主，其中无铅锡膏因环保要求已成为市场主流。锡膏的关键参数包括合金成分、颗粒度、黏度与触变性：

1.1合金成分：SnAgCu（SAC305）是目前常用的无铅合金，其熔点217℃，适用于大多数消费电子；而含铋（Bi）的合金（如SnAgBi）虽熔点更低（189℃），但因脆性大，主要用于对温度敏感的LED灯珠焊接。

1.2 颗粒度：锡膏的颗粒直径通常在20-75μm之间，细颗粒（如Type4，20-38μm）适合精密元件（如01005电阻），但印刷时易堵钢网；粗颗粒（Type3，25-45μm）则更适合大焊盘元件（如电源模块）。

1.3 黏度：锡膏的黏度需根据印刷工艺调整——高速印刷（如钢网厚度0.1mm）需要低黏度（50-80Pa·s），而高精度印刷（如BGA芯片）则需要高黏度（80-120Pa·s）以保证图形精度。

1.4 在实际生产中锡膏的存储与回温至关重要：未开封的锡膏需在0-10℃冷藏，使用前需在室温（25℃）下回温4小时以上，避免水分混入导致炸锡（焊接时飞溅）。某深圳电子厂曾因忽略回温步骤，导致批量PCB板出现虚焊，返工成本高达数十万元——这正是辅助材料小细节决定大成败的典型案例。

锡膏在 SMT 贴片加工中扮演着黏合剂与导电介质的双重角色，它主要由锡粉、助焊剂以及一些添加剂混合而成，在常温下呈固态膏状，具有一定的粘性与触变性能。在贴片前锡膏被精确地印刷在 PCB 板的焊盘上，通过钢网印刷工艺，能够将锡膏均匀地涂抹在各个焊盘位置，形成特定形状与厚度的锡膏层。

当电子元器件被贴装到 PCB 板上后，进入回流焊工序。在这个过程中，锡膏受热熔化，变成液态的锡铅合金（或无铅焊料），将元器件的引脚与 PCB 板的焊盘牢固地焊接在一起。锡膏的熔点、粘度、流动性等特性直接影响着焊接质量。

合适的熔点能够确保在回流焊过程中锡膏完全熔化并润湿元器件引脚与焊盘，形成良好的焊点；良好的粘度可以保证在贴片过程中元器件不会因轻微震动而移位；优异的流动性则有助于锡膏在焊接过程中填充满引脚与焊盘之间的间隙，排除空气，避免产生空洞等焊接缺陷。

阻焊层覆盖在铜箔导线层表面，除了起到防止焊接过程中铜箔氧化的作用外，还能够精确地定义出各个焊盘的位置与大小，确保电子元器件在贴片时能够准确地放置在对应的焊盘上，避免短路等焊接缺陷的发生。字符层则标注了 PCB 板上的各种元器件编号、位号、丝印标识等信息，方便生产过程中的操作人员进行识别与装配，同时也为后续的维修与调试提供了重要的参考依据。

在 SMT 贴片加工中，PCB 板的质量和精度对于整个电子产品的性能与可靠性有着至关重要的影响。高质量的 PCB 板能够保证线路的导通良好、绝缘可靠，并且在高温焊接过程中不易变形、翘曲，从而为电子元器件的贴片与焊接提供一个平整、稳定的平台。

助焊剂是锡膏中的关键成分之一，它在焊接过程中发挥着去除氧化物、降低表面张力、促进焊料润湿等重要作用。在电子元器件的引脚与 PCB 板焊盘表面，不可避免地会存在一层薄薄的氧化膜，这层氧化膜会阻碍焊料与金属表面的接触与润湿，导致焊接不良。助焊剂中的活性成分能够与氧化膜发生化学反应，将其去除，使焊料能够直接与干净的金属表面接触并润湿。

同时助焊剂还能够降低焊料的表面张力，使其更容易在引脚与焊盘之间流动铺展，从而形成饱满、光亮、无虚焊的焊点。在 SMT 贴片加工中，助焊剂的性能优劣直接影响着焊接的效率与质量，选择合适的助焊剂并与锡粉等其他成分合理搭配，是确保焊接工艺成功的关键因素之一。

接料带在 SMT 贴片加工中虽然看似不起眼，但却有着不可忽视的作用。在电子元器件的编带包装中，接料带用于连接不同盘的编带，确保在贴片机连续供料过程中不会出现断料情况。例如在大规模生产中，贴片机需要持续不断地吸取元器件进行贴片作业，如果没有接料带将一盘盘的编带连接起来，一旦某盘编带的元器件用完，贴片机就会因缺料而停止工作，严重影响生产效率。

接料带具有良好的柔韧性与粘性，能够牢固地将前后两盘编带连接在一起，并且在贴片机供料过程中能够顺畅地跟随编带移动，不会卡住或断裂，此外接料带的颜色通常与编带有所不同，便于操作人员在生产过程中及时发现接料带的使用情况以及编带的剩余量，提前做好换料准备，进一步保障生产的连续性与高效性。

2）钢网：锡膏的模具

钢网是锡膏印刷的模具，其质量直接影响锡膏的印刷量与图形精度。钢网的材质主要有不锈钢（304、316）与镍合金，其中不锈钢因成本低、强度高，占比超过80%。钢网的关键参数包括厚度（0.05-0.3mm）、开口设计（如圆形、菱形）与表面处理（如电抛光、纳米涂层）：

2.1厚度选择：0.1mm厚的钢网适合大多数消费电子元件；0.15mm厚的钢网则用于电源模块等需要大焊量的场景。

2.2开口设计：菱形开口可减少锡膏残留，圆形开口更适合精密元件；对于BGA芯片，通常需要在钢网上增加防桥接设计（如阶梯式开口）。

2.3表面处理：电抛光钢网表面粗糙度低（Ra≤0.5μm），可减少锡膏黏附；纳米涂层钢网则能提升脱模性，尤其适合超细间距元件（如0.4mm间距QFP）。

2.4某SMT代工厂的实践显示，使用纳米涂层钢网后，01005元件的锡膏印刷不良率从3%降至0.5%，换线时间缩短20%——这正是辅助材料技术升级带来的效率提升。

3）清洗剂与助焊剂：焊接的清洁工与催化剂

助焊剂是锡膏中的关键成分（占比约5-10%），其作用是去除焊盘氧化层、降低焊料表面张力。常见助焊剂类型包括松香型（RMA）、有机酸型（OA）与免清洗型（NC）。免清洗助焊剂因无需后续清洗，广泛应用于手机、平板等对清洁度要求高的产品；而松香型助焊剂则因残留物较多，需配合清洗工序使用。

清洗剂的选择需与助焊剂类型匹配：水基清洗剂适合极性强的助焊剂残留，溶剂型清洗剂（如VOCs）则适合非极性残留。需要注意的是，随着环保法规趋严（如欧盟RoHS 3.0），含氟清洗剂已被逐步淘汰，水性清洗剂与低VOCs溶剂成为主流。某汽车电子厂商因使用不符合环保要求的清洗剂，导致产品出口受阻，不得不更换为水性清洗剂并升级生产线——这再次印证了辅助材料合规性的重要性。

清洁用品在 SMT 贴片加工中也是不可或缺的物料之一。在生产过程中，PCB 板、电子元器件以及生产设备表面难免会沾染上灰尘、油污、锡膏残留等杂质，这些杂质如果不及时清除，将会对产品质量与生产效率产生严重影响，如灰尘颗粒可能会导致电路短路或影响元器件的贴装精度；油污可能会阻碍锡膏的正常润湿与焊接；锡膏残留则可能会腐蚀电路板或影响后续的焊接质量。

因此需要使用各种清洁用品对这些杂质进行清理。常见的清洁用品包括无尘纸、酒精、洗板水、毛刷等。无尘纸具有柔软、不掉屑、吸附性强等特点，可用于擦拭 PCB 板表面及元器件引脚上的灰尘与轻微污渍；酒精是一种良好的有机溶剂，能够溶解油污、松香等有机物质，常用于清洁电子设备表面及工具。

洗板水则专门用于清除 PCB 板上的锡膏残留、助焊剂残留等顽固污渍，具有较强的去污能力；毛刷可用于清理生产设备内部的灰尘以及角落处的杂物，确保设备的正常运行与生产环境的清洁。在使用清洁用品时，需要根据不同的清洁对象与污渍类型选择合适的产品，并严格按照操作规范进行清洁作业，避免因清洁不当而损坏电路板或元器件。

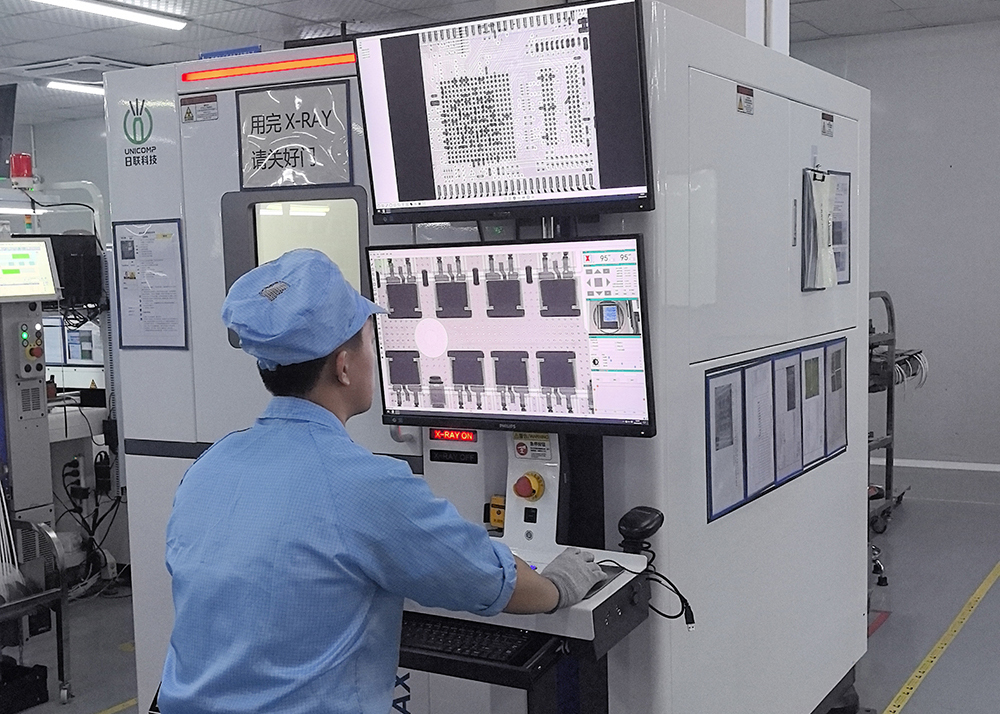

smt贴片加工厂家生产图

三、工艺耗材：决定成品质量的细节关键

除了电子元件与辅助材料，SMT贴片加工中还有一些隐形的工艺耗材，它们虽不直接参与产品的功能，却对生产良率与设备寿命起着决定性作用。

1）贴片胶：固定元件的临时骨架

贴片胶（红胶）主要用于将元件临时固定在PCB板上，等待回流焊固化。其关键性能包括触变性（印刷后不塌陷）、固化强度（能承受贴装压力）与耐温性（回流焊时不分解）。在双面贴装工艺中，贴片胶的固化温度（通常150℃×1分钟）需低于焊膏的回流温度（230-250℃），否则会导致元件移位。

某智能硬件企业曾因贴片胶固化不充分，导致BGA芯片在回流焊时发生偏移，通过更换高Tg（玻璃化转变温度）贴片胶并调整固化曲线解决了问题——这说明工艺耗材的选择必需与整体工艺链匹配。

贴片胶在 SMT 贴片加工中主要用于固定电子元器件，尤其是在双面贴片工艺中发挥着重要作用。在将元器件贴装到 PCB 板的一面后，对于需要在另一面进行贴片的元器件，需要使用贴片胶先将已贴装好的元器件固定在电路板上，防止在翻转 PCB 板进行另一面贴片时元器件掉落或移位。

贴片胶通常具有良好的粘接强度、耐高温性能以及较快的固化速度。在点胶工序中，通过点胶设备将贴片胶精确地涂抹在元器件的底部或侧面，然后经过紫外线照射或加热固化，使其迅速凝固并牢牢地将元器件固定在 PCB 板上。

在后续的回流焊过程中，贴片胶能够承受高温焊接的考验，不会因受热而失效或脱落，保证电子元器件在焊接过程中的位置稳定性。一旦双面贴片完成并进行焊接后，贴片胶的使命基本结束，但其残留部分需要通过适当的清洗工艺去除，以避免对电路板的电气性能与外观造成不良影响。

2）底部填充胶：高偳产品的加固盾

底部填充胶主要用于BGA、CSP等封装元件的加固，通过毛细作用填充芯片与PCB之间的间隙，提升抗跌落性能。其关键参数包括黏度（影响填充速度）、玻璃化转变温度（决定耐温性）与膨胀系数（需与PCB/芯片匹配）。在5G基站的射频模块中，底部填充胶的膨胀系数需控制在20ppm/℃以内，否则热胀冷缩会导致焊球开裂。

目前环氧树脂基底部填充胶仍是主流，但随着柔性电子的发展，紫外光固化型填充胶（可快速固化适应柔性弯折）正逐渐崭露头角。

3）洗网水与抹布：设备维护的日常伴侣

钢网清洗是SMT加工的每日必修课，洗网水的选择直接影响钢网寿命与清洗效率。传统溶剂型洗网水（如三氯乙烯）去油能力强，但毒性大；水性洗网水（含表面活性剂）则更环保，适合大多数场景。抹布的选择也需注意：超细纤维抹布不易掉屑，适合精密钢网；普通棉布则可能残留纤维，导致钢网堵塞。

在消费电子领域，轻薄化趋势推动了结构元件的微型化：0.25mm间距的超薄型连接器已应用于折叠屏手机，其贴装时需特别注意焊膏量的控制——过多会导致器件立碑（竖立），过少则可能虚焊，此时钢网的开口设计（如阶梯钢网）与印刷参数（如刮刀压力、脱模速度）就需要与物料特性深度匹配。

在 SMT 贴片加工的广阔舞台上，每一种常用物料都扮演着独特而关键的角色。从决定产品核心功能的电子元器件，到提供坚实基础与电气连接的 PCB 板；从连接元器件与电路板的锡膏与助焊剂，到固定元器件确保生产连续性的贴片胶与接料带；再到保障生产环境洁净与产品质量的清洁用品，它们相互协作、缺一不可。

深入了解这些常用物料的特性、作用与应用方式，对于从事 SMT 贴片加工行业的企业与技术人员而言至关重要。只有精准选材、严格把控物料质量、优化物料管理与使用流程，才能在激烈的市场竞争中脱颖而出，生产出高质量、高性能的电子产品，满足不断变化的市场需求，推动电子制造业持续蓬勃发展。

四、物料为基匠心为魂，百千成科技守护每一片PCB的品质

从一片电阻的精度到一瓶锡膏的黏度，从一张钢网的开口设计到一块PCB的清洗工艺，SMT贴片加工的每一个环节都离不开物料的支撑。正如一位从业二十年的工艺工程师所说：物料不是简单的'原材料'，而是电子设备的'基因'——选对了物料，加工就成功了一半。

在深圳这片全球电子制造的硅谷，每天都有无数企业面临着物料选择的难题：如何平衡成本与性能？怎样确保不同批次物料的一致性？如何应对新型元件带来的物料适配挑战？

作为深耕SMT贴片加工十余年的专业服务商，百千成科技始终坚信：优质的物料是品质的基础，专业的管理是效率的保障。我们建立了严格的物料准入体系，与村田、三星、国巨等国际品牌建立长期合作，确保每一颗元件都来自原厂或授权代理商。

百千成的物料仓储采用恒温恒湿环境（温度22±2℃，湿度45±5%），配备ERP系统实现先进先出（FIFO），避免物料氧化或过期；更重要的是我们的工艺团队会根据客户产品特性（如消费电子、汽车电子、工业控制），提供定制化的物料选型建议——从01005微型电阻到BGA芯片，从无铅锡膏到纳米涂层钢网，百千成始终是您可靠的物料管家。

如果您正在寻找一家懂物料、重品质、能创新的SMT贴片加工服务商，百千成科技期待与您携手，用每一片精心加工的PCB板，助力您的电子设备走向更广阔的市场。深圳贴片加工，就选百千成！

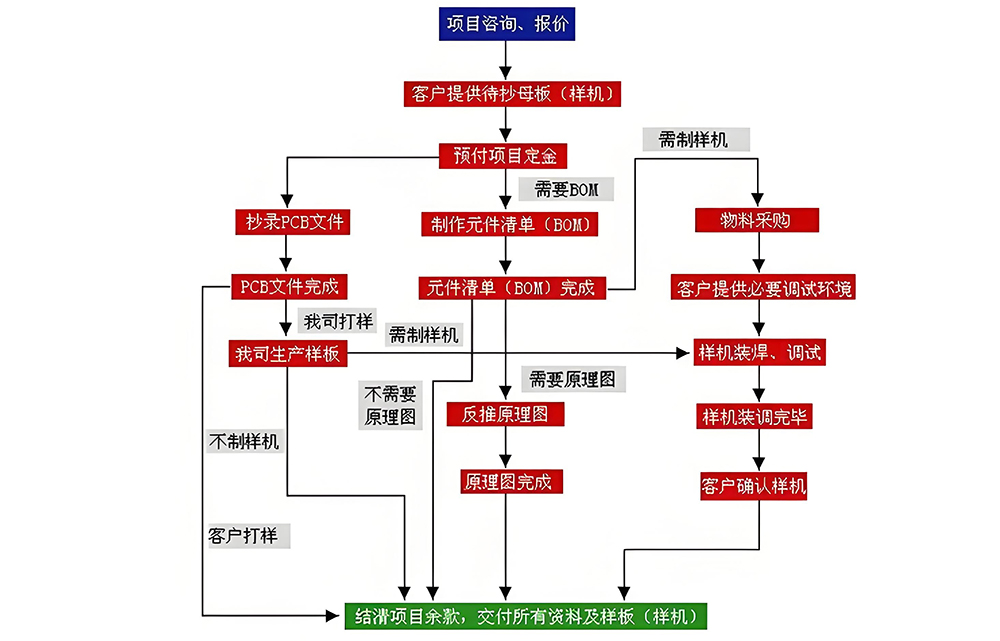

smt贴片加工厂家生产流程图

smt贴片加工中常用的物料有哪些？元件层面有0805封装的电阻、高频陶瓷电容、绕线电感等；焊接材料以焊膏为主，按成分分有铅/无铅体系，配合钢网实现定量印刷；防护材料如三防漆可防潮防腐蚀，PCB基板作为载体，其铜箔厚度与板材类型直接影响电路性能，各物料协同保障加工质量。
