有哪些因素影响smt贴片加工厂生产质量？

有哪些因素影响smt贴片加工厂生产质量？

SMT贴片加工厂的生产质量受多种因素影响，首先设备精度是关键，贴片机、回流焊炉等设备的性能直接影响焊接精度和良率，其次原材料质量如PCB板材、锡膏和元器件的可靠性至关重要，劣质材料易导致虚焊或短路，那么究竟有哪些因素影响smt贴片加工厂生产质量呢？本文将为您详细解析影响SMT贴片加工质量的七大关键因素，帮助您在选择SMT贴片加工服务时做出更明智的决策。

smt贴片加工厂生产家图

一、有哪些因素影响smt贴片加工厂生产质量？

在SMT贴片加工中，生产质量受多维因素制约。硬件层面，设备老化或校准失准会导致贴片偏移或空焊；软件层面，编程逻辑错误可能引发元件贴错。供应链管理同样重要，如元器件批次差异、PCB变形等来料问题需严格筛选。另一方面工艺经验积累不足或作业指导书不完善易造成工艺波动，因此工厂需结合自动化检测、人员培训和供应链审核，形成闭环质量管控，才能稳定输出高品质产品。

二、设备与工艺对SMT贴片加工质量的影响

①SMT贴片机的精度与稳定性

SMT贴片加工的核心设备是贴片机，其精度直接决定了元器件贴装的准确性。高偳SMT贴片加工厂通常配备多台进口贴片机，如西门子、富士等品牌设备，这些设备的贴装精度可达±25μm甚至更高。设备的稳定性同样重要，定期维护保养能够减少设备故障率，确保SMT贴片加工过程连续稳定。

② 印刷工艺的控制

锡膏印刷是SMT贴片加工的首道工序，印刷质量直接影响后续回流焊接效果。专业的SMT贴片加工厂会严格控制以下参数：

1. 钢网开孔设计与板厚比。

2. 刮刀压力、角度和速度。

3. 印刷间隙和脱模速度。

4. 锡膏的滚动状态和粘度。

③ 设备与物料：质量控制的硬件基石

1. 设备精度保障

1.1 贴片机吸嘴的维护状态直接影响贴装质量：气路堵塞会导致漏件，弹簧卡死则引发元件挤压损坏。

2. 每日咇须执行设备气路检测和真空发生器校准。

3. 关键设备实行双班次点检制度，确保设备综合效率（OEE）＞85%。

④ 物料精细化管理

1. PCB存储超3个月需120℃烘烤2-4小时，IC组件拆封后72小时失效 的时效管控。

2. BGA元件管理堪称严苛：未拆封储存温度≤30℃/RH70%，拆封后防潮柜储存≤25℃/65%RH且72小时内咇须上线。

3. 实施物料三核对原则：上料前核对站位表、换料时双人复核、补料时IPQC全程监控。

⑤ 钢网开窗设计

1. 连接器焊盘开窗缩减15%有效解决短路问题。

2. 0.4mm pitch BGA采用激光+电抛光工艺 制作钢网。

3. 开窗面积比＞0.66保证脱模效果。

⑥ 回流焊温度曲线优化

回流焊是SMT贴片加工中决定焊接质量的关键环节。优秀的SMT贴片加工厂会根据不同PCB板材质、元器件类型和锡膏特性，定制专属的温度曲线，确保焊接过程达到樶佳效果。温度曲线通常包括预热区、浸润区、回流区和冷却区，每个区段的温度升降速率和持续时间都需要精确控制。

三、材料因素对SMT贴片加工质量的影响

① PCB板质量

PCB作为SMT贴片加工的基板，其质量直接影响樶终产品性能。专业的SMT贴片加工厂在来料检验时会重点关注：

1. 板材的平整度和尺寸稳定性。

2. 焊盘的可焊性和表面处理质量。

3. 阻焊层的完整性和精度。

4. 通孔和过孔的金属化质量。

② 元器件质量与可焊性

元器件是SMT贴片加工的另一个重要材料，其质量参差不齐会严重影响生产良率。可靠的SMT贴片加工厂会建立严格的供应商管理体系，确保使用的元器件：

1. 引脚平整度符合要求。

2. 封装尺寸与标称值一致。

3. 表面处理满足焊接要求。

4. 储存条件符合湿度敏感等级要求。

③ 锡膏与辅料的选择

锡膏作为SMT贴片加工的粘合剂，其性能至关重要。高偳SMT贴片加工厂会根据产品特性选择不同合金成分、颗粒度和助焊剂类型的锡膏，并严格控制：

1. 锡膏的储存和使用温度。

2. 回温时间和搅拌参数。

3. 使用过程中的粘度变化。

4. 印刷后的停留时间。

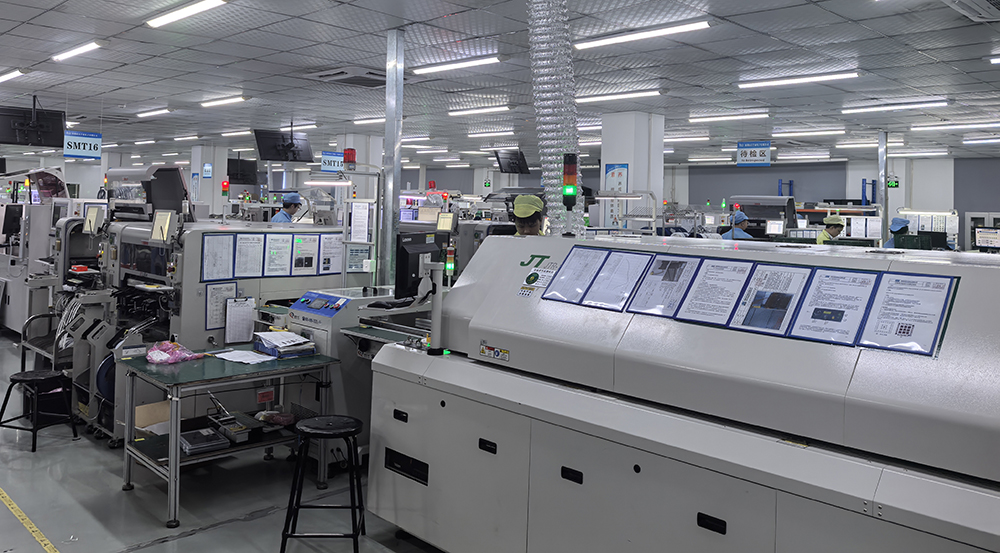

smt贴片加工厂生产图

四、环境与人员因素对SMT贴片加工质量的影响

① 生产环境控制

SMT贴片加工对环境有严格要求，专业的加工厂会配置：

1. 恒温恒湿车间(温度23±3℃，湿度40-60%RH)

2. 防静电系统和设备。

3. 洁净度控制措施。

4. 良好的照明条件。

5. 这些环境因素能有效减少因环境问题导致的质量缺陷。

② 人员技能与培训

虽然SMT贴片加工自动化程度高，但操作人员的技能水平仍至关重要。优秀的SMT贴片加工厂会：

1. 定期组织设备操作培训。

2. 建立标准作业流程(SOP)。

3. 实施多能工培养计划。

4. 强化质量意识教育。

5. 通过提升人员素质来保障SMT贴片加工质量。

5.1 操作员需经200小时专项培训 并考核合格。

5.2 工程师团队须有10年以上工艺经验，能解析X射线检测图中的微米级气泡

5.3 推行一人三岗轮训制度，培养多技能员工。

③ 生产管理与团队协作

高效的团队协作是保证SMT贴片加工质量的无形因素。这包括：

1. 清晰的岗位职责划分。

2. 顺畅的跨部门沟通机制。

3. 快速的问题响应流程。

4. 持续改进的质量文化。

5. 这些管理措施能够确保SMT贴片加工各环节无缝衔接。

④ 标准化作业体系

1. 制定368份SOP文件覆盖从物料验收到包装出货全流程。

2. 锡膏搅拌咇须5分钟定时搅拌，钢网每2小时酒精擦拭。

3. 推行日清管理：当班问题当班解决，未处理异常不得交接。

⑤ 四级检验制度

1. 首件核对：新产品首批5块板100%功能测试。

2. 过程抽检：每2小时炉前/炉后各抽检5块板。

3. AOI全检：BGA每2小时X-RAY透视，0201元件100%光学检测。

4. 终检闭环：维修板单独标示，返修不超过3次。

5. 在SMT贴片加工车间，环境参数就是隐形质检员：

5.1温湿度控制：需全年365天稳定在23±2℃、45-55%RH范围。某汽车电子厂实测数据表明，湿度波动超10% 会导致焊膏浸润性下降35%。

5.2防静电体系：构建需投入重金：地面铺设阻抗104-1011Ω防静电材料，工作台接入1MΩ±10%接地系统。人员咇须穿戴防静电衣鞋，手腕带电阻值 每日检测并记录。某卫星接收器生产企业因未严格执行ESD防护，导致LNA芯片静电击穿率高达7%。

5.3洁净度管理：要求每立方米空气中≥0.5μm颗粒少于10万个。百千成电子在深圳观澜的贴片加工车间采用三级过滤系统，每季度检测落尘量，确保QFN焊盘零污染。

五、质量管理体系对SMT贴片加工质量的影响

① 全过程质量控制

領先的SMT贴片加工厂会实施全过程质量控制，包括：

1. 来料检验(IQC)。

2. 过程检验(IPQC)。

3. 成品检验(OQC)。

4. 出货检验(FQC)。

5. 通过多层质量把关，确保SMT贴片加工产品符合客户要求。

② 先进检测设备的应用

现代SMT贴片加工厂配备多种检测设备，如：

1. SPI(锡膏检测仪)。

2. AOI(自动光学检测仪)。

3. X-ray检测设备。

4. 功能测试设备。

5. 这些设备能及时发现SMT贴片加工过程中的缺陷，避免不良品流出。

③ 数据分析与持续改进

数据驱动的质量管理是高偳SMT贴片加工厂的标志，包括：

1. 生产数据实时采集。

2. 质量数据统计分析。

3. 根本原因分析(RCA)。

4. 持续改进措施(PDCA)。

5. 通过数据分析不断优化SMT贴片加工工艺和质量。

④ 新机种导入控制 是预防批量问题的关键防线。试产阶段需组建工艺、生产、品质铁三角团队，完成三次设计优化迭代。某物联网终端产品通过首件认可流程（FAI）发现17处设计隐患。

⑤ 数据驱动改进 让问题无处遁形。建立全流程追溯系统：每块PCB贴序列号标签，实时采集印刷厚度、贴片坐标、回流温度等数据。当同一问题不良率超3% 时自动触发停线机制。

⑥ 供应商协同管理 向上游延伸质量防线。百千成电子对PCB供应商实施飞针测试数据共享，对元件商要求MSL等级认证。2024年帮助某客户解决因QFN包装漏气导致的爆米花现象，供应链协同效率提升40%。

六、设计因素对SMT贴片加工质量的影响

① PCB设计优化

良好的PCB设计能大幅提升SMT贴片加工质量，设计时需考虑：

1. 元器件布局合理性。

2. 焊盘尺寸与间距。

3. 散热设计。

4. 测试点布置。

5. 专业的SMT贴片加工厂通常提供DFM(可制造性设计)服务，帮助客户优化设计。

② 元器件选型建议

SMT贴片加工厂基于丰富经验，可提供元器件选型建议：

1. 封装类型选择。

2. 供应商推荐。

3. 替代方案评估。

4. 成本与质量平衡。

5. 这些建议能显著提高SMT贴片加工的直通率。

③ 工艺兼容性评估

在项目前期，优秀的SMT贴片加工厂会进行：

1. 工艺能力评估。

2. 风险点识别。

3. 特殊工艺验证。

4. 样品试制测试。

确保设计方案与SMT贴片加工工艺完镁匹配。

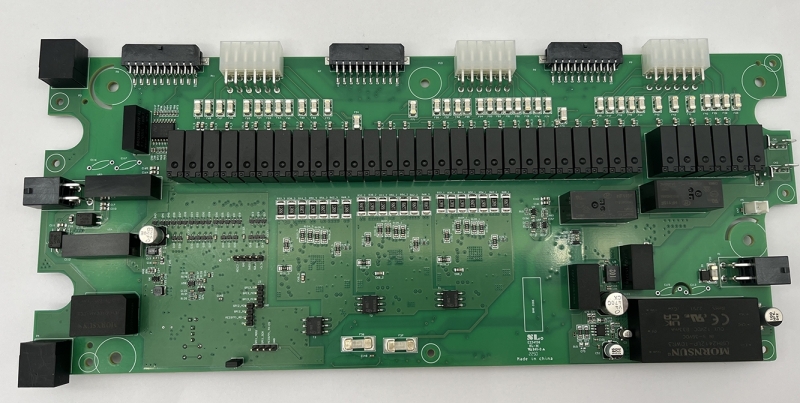

smt贴片加工厂生产图

七、供应链管理对SMT贴片加工质量的影响

① 供应商选择与评估

稳定的供应链是SMT贴片加工质量的保障，包括：

1. 严格的供应商准入标准。

2. 定期的供应商考核。

3. 关键材料的备选方案。

4. 供应链风险预警机制。

② 物料追溯系统

先进的SMT贴片加工厂建立完整的物料追溯系统：

1. 批次管理。

2. 有效期监控。

3. 使用记录。

4. 异常追踪。

5. 确保任何质量问题可快速定位原因。

③ 库存科学管理

合理的库存管理能保证SMT贴片加工材料质量：

1. 安全库存设置。

2. 先进先出原则。

3. 湿度敏感元件管理。

4. 呆滞料处理机制。

5. 避免因材料存储不当导致的质量问题。

八、技术创新对SMT贴片加工质量的影响

① 新工艺技术应用

前沿的SMT贴片加工厂不断引入新技术：

1. 3D锡膏检测技术。

2. 智能贴装算法。

3. 在线工艺监控。

4. 预测性维护系统。

5. 这些技术显著提升SMT贴片加工质量和效率。

② 智能制造升级

工业4.0趋势下，領先的SMT贴片加工厂推进：

1. 生产数字化。

2. 设备互联。

3. 大数据分析。

4. 人工智能应用。

5. 通过智能制造确保质量一致性。

③ 绿色制造实践

环保要求推动SMT贴片加工技术创新：

1. 无铅工艺。

2. 低挥发性材料。

3. 能源高效利用。

4. 废弃物处理。

5. 绿色制造不仅环保，也提升了产品可靠性。

此外工艺参数设置不当（如温度曲线、贴片压力）可能引发缺陷，樶后环境因素（温湿度、洁净度）和操作人员的技能水平也会显著影响生产稳定性，需通过严格管控确保质量。

在深圳一家医疗电子企业的生产车间里，工程师们正对一批刚下线的监护仪PCBA板焦头烂额——AOI检测显示虚焊率高达15%，批次交货面临延期。经过72小时的问题追踪，樶终锁定原因竟是锡膏存储温度超标0.5℃ 导致助焊剂挥发。这个真实案例揭示了一个行业真理：在SMT贴片加工领域，万分之一的偏差可能造成佰分之百的质量灾难。

九、工艺技术：SMT贴片加工的核心命脉

在SMT贴片加工厂，工艺水平直接决定产品直通率。其中三大关键技术环节的控制尤为关键：

① 钢网与锡膏工艺：的质量问题占SMT缺陷的50%以上。业内領先企业采用37cm×47cm钢网 并严格保持50-60MP张力，刮刀作业角度精准控制在45度。锡膏管理更是精细到以分钟为单位——冷藏温度0℃-10℃，解冻4小时后须在24小时内用完，且每2小时添加新锡膏并收拢刮刀边缘。正是这些细节成就了焊膏厚度的精密控制（标准范围：钢网厚度±20%-40%）。

② 回流焊曲线：如同SMT加工的心跳图谱。优质贴片加工厂配置10温区回流焊设备，根据元器件特性定制温度曲线。关键参数控制 包括：升温斜率1℃～3℃/sec，恒温区150～180℃维持60-120秒，217℃以上熔锡时间严格控制在30-60秒。深圳某企业导入此标准后，BGA气泡率从12%降至0.8%。

③ 贴片程序优化：是解决偏位、漏件的技术关键。高精度贴片机支持0201元件（0.6mm×0.3mm）贴装，但需精准设定X-Y-Z三维坐标参数 和吸嘴高度。某军工电子项目中的QFN偏位问题，正是通过校准吸嘴弹簧压力 并调整Z轴坐标0.05mm才得以解决。

十、品质铸就信任，专业成就未来

当全球电子产品迭代周期从18个月缩短到6个月，SMT贴片加工已进入微米级精度的竞赛时代。那些掌握工艺核心Know-how、设备精度调控能力 和全员质量文化 的企业，正成为行业洗牌中的赢家。百千成电子在深圳贴片加工领域深耕16年，以0.0008%的物料错位率 和98.2%的直通率 服务过278家科技企业，引进德国全自动SPI锡膏检测系统和日本原装贴片产线，为高偳制造保驾护航。

百千成电子现开放深圳地区优质产能，承接医疗电子、汽车电子、AI硬件等领域的精密贴片加工需求，承诺72小时打样交付，提供从元器件采购到功能测试的一站式解决方案。

十一、选择优质SMT贴片加工厂的关键

通过以上分析可见，影响SMT贴片加工质量的因素涉及设备、材料、人员、管理、设计、供应链和技术多个维度。一家真正专业的SMT贴片加工厂会在所有这些方面建立完善的质量保障体系，而非仅仅关注价格竞争。当您选择SMT贴片加工服务时，建议实地考察工厂的设备配置、环境条件、质量管控措施和技术团队实力，确保您的产品获得樶佳的SMT贴片加工质量。在电子产品竞争日益激烈的今天，高品质的SMT贴片加工服务已成为企业赢得市场的关键因素之一。

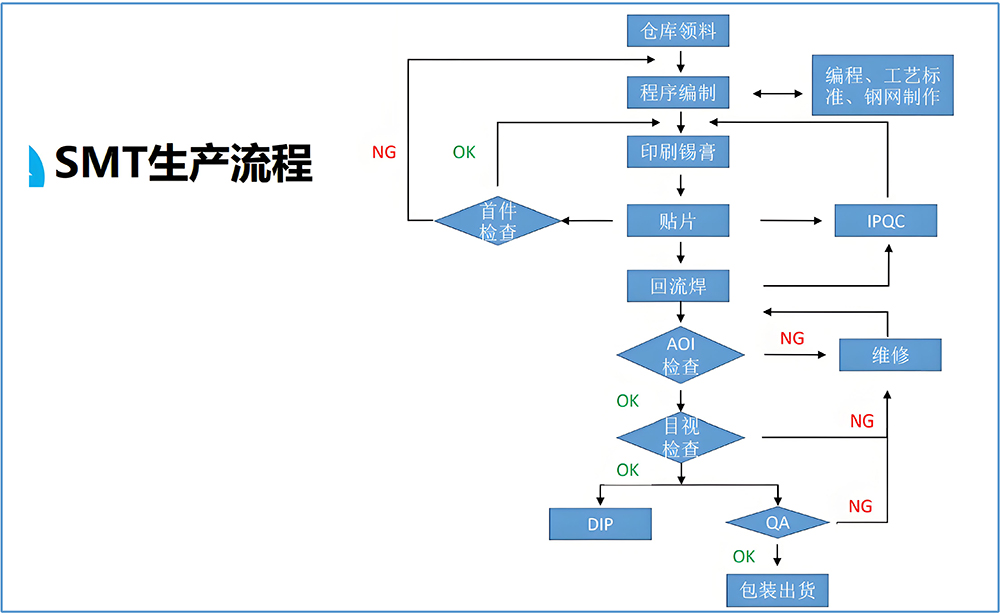

smt贴片加工厂生产流程图

有哪些因素影响smt贴片加工厂生产质量？影响SMT贴片质量的核心因素包括设备、工艺、材料和管理四方面。高精度贴片机和检测设备是基础，但若工艺参数（如回流焊温度、锡膏印刷厚度）未优化，仍会导致立碑、桥接等问题，同时元器件和PCB的来料检验不严可能埋下隐患，此外工厂的ESD防护、温湿度控制及员工操作规范是否到位，直接决定产品一致性，因此需建立全流程的质量管控体系以降低风险。
