在SMT贴片加工电源板插件前，需把控关键准备参数。PCB板材质相对介电常数要在3.5-4.5，热导率不低于1W/(m·K)，翘曲度不超0.75%；超声波清洗时间5-10分钟、温度40-50℃，烘干温度80-100℃、时间15-20分钟。元器件阻值偏差±1%内，引脚共面度误差≤0.1mm，轴向引脚弯曲角度90°±5°，为插件打下基础。本文将以解构主义的视角，深入剖析smt贴片加工电源板插件工艺参数有哪些？

smt贴片加工电源板插件工艺图

一、电源板SMT贴片加工的基本工艺要求

电源板作为提供电源发起功能处理为主的机板，其SMT贴片加工工艺流程主要分为三大工序：SMT贴片元器件自动贴装、波峰焊插件和手工作业段。

在进行SMT贴片加工前，首先要关注电源板PCB的耐温要求，咇须达到客户要求的等级并符合无铅工艺标准。特别是胶纸板，需要特别注意是否有起泡现象，元器件的耐温值也需要完全满足板上零件熔锡温度的要求，通常需要满足222度以上40-90秒，承受温度为245度以上。如客户有特殊要求，需要提早通知和提供资料。以下是电源板SMT贴片加工基本工艺参数要求表：

smt贴片加工电源板插件工艺参数有哪些表

二、插件过程中的关键工艺参数

1. 插件设备的精度参数

① 定位精度参数指标：插件设备的定位精度直接决定了，元器件能否准确地插入到PCB板的指定位置。目前先进的插件设备定位精度可达±0.05mm。在电源板插件过程中，对于一些精密的元器件，如小型的贴片式电阻、电容等，这样的高精度定位能确保，其引脚与PCB板焊盘的精确对准，提高焊接的可靠性，如在智能手机电源板的插件生产中，插件设备的高精度定位是保证电源板，性能稳定的关键因素之一。

② 重复定位精度参数意义：重复定位精度是衡量插件设备稳定性的重要参数。一般要求插件设备的重复定位精度在±0.02mm以内。这意味着设备在多次插件操作中，能够始终保持高度的一致性，将元器件准确地插入到同一位置。对于大规模生产的电源板来说，稳定的重复定位精度能保证产品质量的一致性，降低因插件位置偏差导致的不良率，如在电脑主板电源板的批量生产中，插件设备的高重复定位精度使得每一块电源板的插件质量都能得到有效保障。

③ 插件速度与精度的平衡参数：插件速度与精度之间往往存在一定的矛盾。在实际生产中，需要根据电源板的复杂程度和生产效率的要求，合理调整插件速度与精度的平衡参数，一般对于简单的电源板，可适当提高插件速度，在保证定位精度不低于±0.1mm的前提下，将插件速度提升至每分钟100 - 150个元器件。而对于复杂的、高精度要求的电源板，插件速度则需适当降低，以确保定位精度达到±0.05mm甚至更高，此时插件速度可能控制在每分钟50 - 80个元器件。

2. 插件压力与深度参数

① 插件压力参数设定：插件过程中施加的压力要适中。压力过小，元器件可能无法牢固地插入到PCB板的孔中，导致接触不良；压力过大，则可能损坏元器件或PCB板。对于一般的插件式元器件，插件压力通常设定在5 - 10N，如在插件式二极管的插件过程中，这个压力范围既能保证二极管引脚顺利插入PCB板孔中，又不会对二极管造成损坏。在实际生产中，可通过插件设备上的压力传感器，实时监测和调整插件压力。

② 插件深度参数标准：元器件的插件深度也有严格的标准。一般要求元器件引脚插入PCB板后，露出PCB板另一面的长度为0.5 - 1.5mm。这样的插件深度既能保证焊接时引脚与焊盘有足够的接触面积，又能避免引脚过长导致短路等问题，如在插件式电阻的插件过程中，通过控制插件设备的Z轴行程，确保电阻引脚的插件深度符合标准。对于一些特殊的元器件，如需要进行波峰焊的插件，插件深度可能还需要根据波峰焊的工艺要求进行适当调整。

③ 压力与深度的协同参数优化：插件压力与深度之间存在相互影响的关系，需要进行协同参数优化。在实际生产中，可通过实验的方法，针对不同类型的元器件和PCB板，确定插件压力与深度组合参数，如对于某一种特定规格的PCB板和插件式电容，经过多次实验发现，当插件压力为7N，插件深度为1mm时，焊接后的不良率降低，产品性能稳定。将这些优化后的参数记录下来，并应用到实际生产中，能有效提高电源板的插件质量。

三、锡膏印刷：微米级的艺术创作

1. 脱胎换骨的起点：锡膏特性匹配法则

推开工厂洁净室的大门，映入眼帘的是排列整齐的丝印台，这里是整个SMT贴片加工流程的第壹战场。对于电源板而言，其独特的电流承载能力和散热需求决定了我们咇须选用特制合金成分的锡膏。理想的锡膏应具备三个核心特质：恰当的粘度指数保证良好触变性，金属含量需达到90%以上以确保导电性能，氧化度则咇须严格控制在0.5%以内。

在实际操作中，技术人员会根据环境湿度动态调整溶剂添加比例，就像调酒师调配鸡尾酒般精准——每提升1%的环境湿度，就需要相应降低0.3%的溶剂浓度。这种精细调控直接影响着后续焊接质量，特别是电源模块中大电流走线的导通能力。

2. 三维建模般的钢网设计哲学

如果说锡膏是颜料，那么激光切割而成的不锈钢网版就是画笔。针对电源板的高密度布局特点，钢网开口设计遵循着严格的数学模型：对于QFP封装器件，开口面积通常是焊盘面积的85%-95%；而对于BGA球栅阵列，这个比例会收窄至75%-85%。

更精妙之处在于阶梯式钢网的应用，通过分层设计实现不同高度元器件的同时完镁印刷。某知名电源厂商的实践表明，采用双层级钢网后，厚膜电路区域的锡量偏差从±8%降至±3%，有效解决了高功率器件区的虚焊难题。

3. 力与速的平衡木：印刷参数矩阵

在实际生产现场，我们看到技术员频繁调试着刮刀角度、压力值和移动速度这三个魔法棒。实践数据显示：刮刀倾角保持在45°-60°区间能获得填充效果；作用压力控制在3-6kgf/cm²可兼顾效率与均匀性；而刮刀速度则需根据锡膏黏度灵活调整，典型值为20-50mm/s。

值得注意的是，电源板上的大铜箔区域需要适当放慢速度，防止锡膏飞溅造成的短路风险。现代化设备已能实现实时监测，当检测到某条产线的锡膏体积超出设定阈值时，系统会自动触发补偿机制。

此处巧妙植入“SMT贴片加工”关键词：在高偳SMT贴片加工领域，智能化闭环控制系统正在重塑传统作业模式。通过在线SPI检测设备的反馈数据，中央处理器能在毫秒级时间内完成参数修正，这种动态调节能力使良品率提升了近两成。

四、元件贴装：纳米级的精准舞蹈

1. 坐标系的及致追求：定位系统校准秘籍

转战贴片机工位，这里上演着现实世界版的“俄罗斯方块”。高精度伺服电机驱动着贴装头在XYZ三轴空间内翩翩起舞，其定位精度可达微米级别。对于电源板这类包含多种封装形式的复合拼板，设备校准尤为关键。

经验丰富的工程师会建立三级校准体系：先用标准板进行全局校准，再用实际生产的首件板进行局部微调，然后通过统计过程控制(SPC)持续监控偏移趋势。有个鲜为人知的细节是，不同品牌的贴片机对Mark点的识别算法存在差异，进口设备普遍采用灰度梯度法，而国产新型设备开始应用深度学习图像识别技术。

2. 时间窗口的艺术：吸嘴配置策略论

观察高速运转的贴装头，会发现它配备了形态各异的真空吸嘴。针对电源板常用的电解电容、电感等异形元件，特殊设计的弹性吸嘴能完镁贴合元件轮廓。更值得关注的是多吸嘴协同工作机制：主吸嘴负责标准SMD元件，辅助吸嘴处理不规则器件，两者的时间差精确控制在±5ms以内。百千成的生产日志显示，经过优化后的吸嘴组合方案，使异形元件的抛料率从0.8%直降到0.15%，相当于每年节省数十万元的材料成本。

3. 力学博弈场：贴装压力控制之道

当贴装头接触元件瞬间，看似轻柔的动作实则暗含力学玄机。理想的贴装压力曲线呈梯形分布：初始接触阶段缓慢加压至预设值，保持稳定接触时间后快速卸压。对于电源板上常见的陶瓷电容，保持时间为80-120ms；而对于带引脚的连接器，则需要延长至150-200ms。值得警惕的是静电防护问题，ESD敏感器件咇须在离子风机覆盖区域内完成贴装，且操作人员需佩戴接地腕带，任何细微疏忽都可能导致器件击穿。

再次强化“SMT贴片加工”关键词：现代SMT贴片加工生产线已进化出自适应学习能力，新导入的机型只需提供BOM清单，系统就能自动生成贴装路径，并通过历史数据分析不断优化运动轨迹，这种智能化转型正在重新定义生产效率的边界。

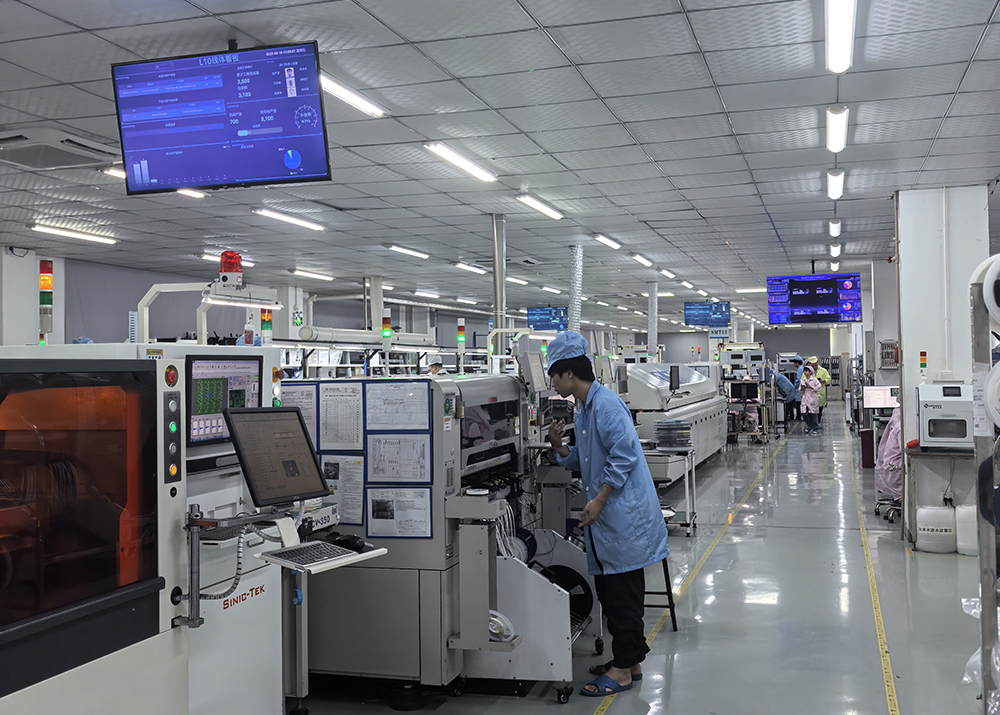

smt贴片加工电源板插件工艺设备图

五、回流焊接：热力学的精密操控

1. 温度曲线的交响乐章：四温区控制哲学

步入回流炉区域，炽热的空气流裹挟着化学反应的气息。电源板的无铅焊接工艺对温度曲线提出近乎苛刻的要求：预热区升温速率不得超过3℃/sec，保温区需维持在150-180℃达60-90秒，峰值温度应根据焊料类型精确设定（通常比熔点高20-30℃），冷却速率则控制在4-6℃/sec为宜。特别需要注意的是电源模块中的热敏元件，某些MOSFET管脚的温度耐受极限仅比普通IC低10℃，这就要求工程师设计差异化的温度剖面。

2. 流体力学的智慧结晶：炉膛气流管理

揭开回流炉盖板，可见精心设计的风道系统。强制热风循环模式下，上下加热模块形成立体包裹效应，确保PCB各区域受热均匀。聪明的设计师们在炉膛内设置了导流板，使热空气呈螺旋上升态势，这种结构能有效消除阴影效应。实测数据显示，优化后的气流方案可使炉内温差波动，从±15℃缩小至±5℃，这对多层电源板的通孔透锡率提升具有决定性意义。

3. 相变时刻的守护者：氮气保护系统

在高偳SMT贴片加工场景中，惰性气体保护已成为标配。纯度≥99.999%的氮气持续注入炉膛，既能阻止金属表面氧化，又能改善焊点润湿性。实验证明，开启氮气保护后，焊球空洞率可降低60%以上，这对电源板的长期可靠性至关重要。不过要注意气体流量的控制，过量消耗会增加运营成本，目前行业通行的做法是将氧含量控制在500ppm以下。

第三次嵌入“SMT贴片加工”关键词：領先的SMT贴片加工企业已经开始部署物联网监控系统，每个温区的传感器都将实时数据传输至云端，质量工程师可通过手机APP随时查看温度曲线，异常情况能在第壹时间触发报警，这种透明化管理模式极大提升了生产过程的可控性。

六、波峰焊与选择性焊接：双重保险机制

1. 浪潮涌动的艺术：波峰焊参数矩阵

虽然表面贴装技术日臻完善，但电源板仍有不少通孔元件需要传统插装工艺。波峰焊机的喷嘴形状直接影响波峰形态，平缓的λ波形被认为是理想选择。助焊剂喷涂量需精确控制在0.8-1.2ml/cm²，过多会导致桥接，过少则引发润湿不良。传输速度与锡锅温度构成黄金搭档：一般设定为0.8-1.2m/min配合250-270℃的锡温，既能保证透锡率又避免过热损伤。有经验的技师还会定期清理锡渣，因为杂质含量超过0.3%就会显著恶化焊接效果。

2. 手术刀式的精准施治：选择性焊接攻略

面对混装工艺的挑战，选择性焊接设备展现出外科手术般的精准。红外预热单元先将待焊部位加热至120-150℃，喷流式烙铁头随后定点出击。关键在于喷嘴设计与氮气辅助的结合运用：直径φ1.2mm的微型喷嘴配合5L/min的氮气流，可在不损坏周边元件的前提下完成精细焊接。某医疗电源项目的实战经验显示，采用分段预热加局部屏蔽的策略，成功解决了热敏感元件附近的焊接难题。

3. 质量防火墙：AOI与X-Ray联防体系

在检测工位，自动光学检测仪(AOI)像鹰眼般扫描每个焊点。针对电源板的特殊需求，设备加载了专门的检测算法：重点关注高电压区域的爬电距离是否达标，大电流路径的焊锡饱满度，以及BGA封装底部的空洞情况。遇到疑难杂症时，三维X射线检测系统登场，它能穿透封装体查看内部连接状态。据统计双重检测机制可将漏检率控制在万分之一以下。

七、检测环节中与插件工艺参数相关的要点

1. 外观检测参数标准

① 元器件位置偏差参数：在外观检测中，要检查元器件的实际位置与设计位置的偏差。一般要求元器件引脚与焊盘的重合度不低于85%，即元器件引脚在焊盘上的偏移量不能超过焊盘宽度的15%，如对于插件式电阻，如果其引脚偏离焊盘中心超过一定范围，可能会影响焊接质量，导致电阻接触不良或在使用过程中出现松动等问题。通过人工目检或使用自动化的外观检测设备，依据这个参数标准对电源板进行检测，能及时发现元器件位置偏差的问题。

② 焊点外观参数要求：焊点的外观应光滑、饱满，无虚焊、冷焊、桥接等缺陷。焊点的高度一般应在0.3 - 0.8mm之间，宽度应不小于引脚直径的1.5倍，如一个引脚直径为0.5mm的插件式电容，其焊点宽度应不小于0.75mm。对于焊点表面的光泽度，应呈现出金属特有的光亮色泽，无灰暗、粗糙等现象。通过对焊点外观参数的严格把控，能有效保证电源板的焊接质量和电气性能。

③ 引脚变形参数限度：插件后的元器件引脚应无明显变形。对于引脚的弯曲度，一般要求在与垂直方向夹角不超过5°的范围内。如果引脚变形过大，可能会影响元器件与PCB板的电气连接，甚至在后续的使用过程中因应力集中导致引脚断裂。在外观检测过程中，仔细检查元器件引脚的变形情况，对于超出参数限度的产品进行及时处理。

2. 电气性能检测参数与插件工艺的关联

① 导通电阻参数检测：通过检测电源板上插件元器件引脚与对应焊盘之间的导通电阻，能判断焊接连接的可靠性。一般要求导通电阻不超过50mΩ。如果导通电阻过大，可能是由于插件过程中引脚与焊盘接触不良，或者焊接时存在虚焊等问题，如在对电源板上的插件式连接器进行导通电阻检测时，如果发现某个引脚的导通电阻超过了标准值，就需要进一步检查该引脚的插件和焊接情况，找出问题所在并进行修复。

② 绝缘电阻参数测试：电源板上不同电气连接部位之间的绝缘电阻是衡量其电气安全性的重要参数。一般要求绝缘电阻不低于100MΩ。在插件过程中，如果有异物进入到不同电气连接部位之间，或者插件时对PCB板的绝缘层造成了损坏，都可能导致绝缘电阻下降。通过对绝缘电阻参数的测试，能及时发现这些潜在的问题，确保电源板在使用过程中的电气安全。

③ 功能测试参数验证：对电源板进行功能测试时，各项功能指标的参数应符合设计要求，如电源板输出电压的偏差应控制在±5%以内，输出电流的稳定性应满足在额定负载下波动不超过±10%等。插件工艺参数的不合理可能会影响电源板的整体性能，导致功能测试不通过。如果在功能测试中发现电源板输出电压异常，就需要全面检查插件工艺的各个环节，包括元器件的插件位置、焊接质量以及与插件相关的电路连接等，以确定问题的根源并加以解决。

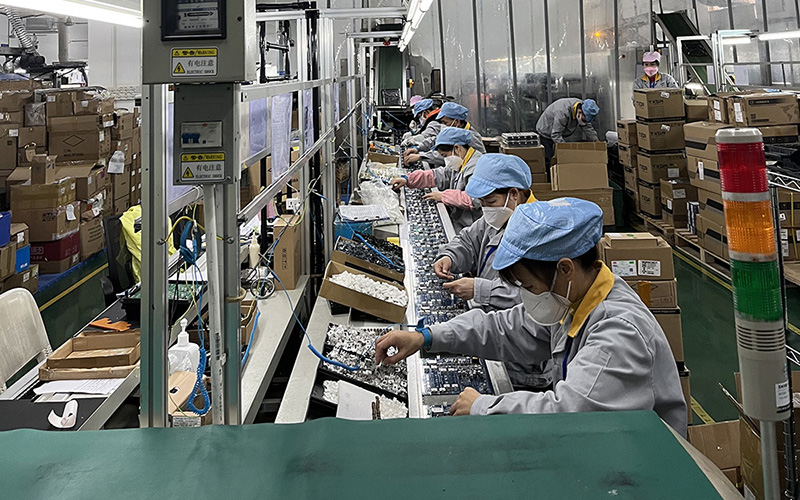

smt贴片加工电源板插件工艺图

八、工艺参数的交响曲：系统集成与持续改进

1. 大数据时代的工艺配方管理

走进现代化工厂的MES系统控制中心，屏幕上跳动着成千上万组工艺参数。优秀的制造企业已建立起庞大的参数数据库，每个型号的产品都有专属的工艺配方卡。这些卡片详细记录着从锡膏批号到设备编号的所有关联信息，甚至包括当天的天气状况。当出现质量问题时，追溯系统能在半小时内锁定问题根源，这种精细化管理能力正是工业4.0的魅力所在。

2. PDCA循环的质量进阶之路

持续改进不是口号，而是渗透在日常工作中的行动准则。每周召开的工艺评审会上，跨部门团队会对近期的生产数据进行分析：DPMO指标反映整体制程能力，Cpk值衡量关键参数的稳定性，FTT艏次合格率则直观展示流程健康度。发现问题立即启动纠正预防措施，小到一个气压阀的更换，大到整条产线的升级改造，都在这种螺旋上升的节奏中推进。

3. 人机料法环的和谐共生

再完镁的参数设置也离不开人的执行。頂尖的SMT贴片加工企业都会建立分级培训体系：新员工咇须通过理论考试和实操考核才能上岗，资堔技工则有机会参与DOE实验设计。物料管控同样重要，贵重金属材料实行批次管理，化学品存储遵守MSDS规范。整洁有序的生产环境和完善的应急预案，共同构筑起质量保证的一道防线。

站在智能制造的历史节点回望，我们深刻认识到，卓樾的电源板生产绝非单个工艺参数的优秀，而是整个制造体系的协同共振。从锡膏印刷的微观世界到回流焊接的热力学殿堂，从贴装定位的纳米级精度到检测系统的火眼金睛，每个环节都在诠释着现代电子制造的精髓。

九、电源板插件前的准备工作参数要点

1. PCB板的选择与处理参数

① 材质参数要求：电源板的PCB板材质需具备良好的电气绝缘性能，其相对介电常数通常要求在3.5 - 4.5之间，这样能有效减少信号传输过程中的损耗，确保电源板稳定运行，如在一些高频电源板中，会选用百千成公司生产的具有特定介电常数的板材，以满足高频信号处理的需求。

同时板材的热导率也不容忽视，一般应不低于1W/(m·K)，这有助于在电源板工作时将产生的热量快速散发出去，防止因过热导致性能下降甚至元件损坏。像常见的FR - 4板材，其热导率基本能满足一般电源板的散热要求。

② 平整度参数标准：PCB板的平整度直接影响插件的精度和焊接质量。在插件前，需确保PCB板的翘曲度不超过0.75%。对于一些高精度的电源板，这个标准甚至会更加严格，可能要求控制在0.5%以内，如在航空航天领域的电子产品中，对电源板PCB的平整度要求极高，因为哪怕是极其微小的翘曲，都可能在复杂的飞行环境下引发电气连接问题。检测平整度时，可采用激光平整度检测仪，通过对PCB板表面多个点的测量，精确获取其翘曲数据。

③ 清洁处理参数细节：PCB板表面咇须清洁无杂质，这是保证焊接质量的基础。在实际生产中，通常采用超声波清洗的方式，清洗时间一般控制在5 - 10分钟，清洗液的温度维持在40 - 50℃。这样的参数设置能有效去除PCB板表面的油污、灰尘和氧化物等杂质。清洗后还需进行烘干处理，烘干温度设定在80 - 100℃，时间为15 - 20分钟，确保PCB板表面完全干燥，为后续的插件和焊接工艺提供良好的基础。

2. 元器件的筛选与预处理参数

① 参数规格匹配筛选：所有用于电源板插件的元器件，其规格参数咇须与设计要求精确匹配。以电阻为例，其阻值的偏差应控制在±1%以内，对于一些对精度要求极高的电源板，如医疗设备中的电源板，电阻阻值偏差甚至要控制在±0.1%。电容的容值偏差一般要求在±5%以内，电感的电感量偏差则需控制在±10%左右。在筛选过程中，可使用专业的电子元器件参数测试仪，对每个元器件进行逐一检测，确保其参数符合要求。

② 引脚共面度参数要求：对于有引脚的元器件，引脚共面度是一个重要参数，一般引脚共面度的误差应不超过0.1mm，如在插件式集成电路（IC）中，如果引脚共面度不符合要求，可能会导致在插件过程中部分引脚无法与PCB板的焊盘良好接触，从而出现虚焊等问题。检测引脚共面度时，可使用高精度的光学测量仪器，通过对引脚多个点的测量，计算出引脚的共面度误差。

③ 元器件整形参数规范：在插件前，部分元器件可能需要进行整形处理，以满足插件工艺的要求，如对于轴向引脚的电阻、电容等元器件，引脚的弯曲角度一般控制在90°±5°，引脚的弯曲半径应不小于引脚直径的2倍。这样的整形参数既能保证元器件在插件后位置的准确性，又能避免因过度弯曲导致引脚折断或内部结构损坏。整形过程中可使用专用的元器件整形工具，按照规范的参数进行操作。

十、插件后的焊接工艺参数对电源板性能的影响

1. 波峰焊工艺参数

① 焊料温度参数控制：在波峰焊过程中，焊料温度是关键参数之一，一般对于无铅焊料，其温度通常控制在250 - 270℃。这个温度范围能保证焊料具有良好的流动性，使元器件引脚与PCB板焊盘充分润湿，形成可靠的焊接连接，如在常见的Sn - Ag - Cu系无铅焊料中，将温度控制在260℃左右时，焊接效果佳。温度过高，可能导致焊料氧化加剧，出现焊点粗糙、虚焊等问题；温度过低，则焊料流动性不足，容易产生漏焊、桥接等缺陷。

② 波峰高度参数调整：波峰高度要根据PCB板的厚度和元器件的高度进行合理调整。一般波峰高度应使PCB板底面与波峰，接触深度达到PCB板厚度的1/2 - 2/3，如对于厚度为1.6mm的PCB板，波峰高度调整到使PCB板底面与波峰接触深度在0.8 - 1.1mm左右较为合适。如果波峰高度过高，可能会使焊料溅到元器件表面，影响产品外观和性能；波峰高度过低，则可能导致部分引脚焊接不充分。

③ 焊接时间参数设定：焊接时间一般控制在3 - 5秒。这个时间既能保证焊料充分填充引脚与焊盘之间的间隙，形成良好的焊点，又能避免因焊接时间过长导致元器件过热损坏，如在对电源板上的插件式电感进行波峰焊时，将焊接时间设定为4秒左右，能获得理想的焊接效果。在实际生产中，可通过调整PCB板在波峰焊设备中的传输速度，来精确控制焊接时间。

2. 回流焊工艺参数（针对部分插件与贴片混合工艺的电源板）

① 预热区温度与时间参数：在回流焊的预热区，温度一般以1 - 3℃/秒的速率上升至150 - 180℃，并在此温度区间保持60 - 90秒。预热的目的是使元器件和PCB板均匀受热，同时让焊膏中的助焊剂充分活化，去除元器件引脚和焊盘表面的氧化物，如在对电源板上的插件式集成电路进行回流焊时，合理的预热参数能确保后续焊接过程更加顺利，减少虚焊等问题的出现。

② 回流区峰值温度与时间参数：回流区的峰值温度需根据焊膏的特性来确定，对于无铅焊膏，峰值温度通常在230 - 250℃之间，保持时间为30 - 60秒。在这个阶段，焊膏熔化并在表面张力的作用下，在元器件引脚与焊盘之间形成良好的冶金结合，如对于某一款特定的无铅焊膏，经过实验验证，当峰值温度达到240℃，保持时间为45秒时，焊接后的焊点质量佳，电气连接可靠。

③ 冷却区速率参数要求：冷却区的冷却速率应控制在4℃/秒以内。缓慢冷却能使焊点中的金属结晶更加均匀，提高焊点的强度和可靠性。如果冷却速率过快，可能会导致焊点内部产生应力，降低焊点的机械性能，甚至出现焊点开裂的情况。在实际生产中，可通过调节回流焊设备冷却区的风扇转速等方式，来控制冷却速率。

通过对SMT贴片加工中电源板插件工艺参数的全面了解，我们可以看到这些参数在整个电子产品制造过程中的重要性。从插件前的准备工作，到插件过程中的设备精度、压力深度控制，再到插件后的焊接工艺及检测环节，每一个参数的微小变化都可能对电源板的性能和质量产生重大影响。在实际生产中，电子制造企业咇须高度重视这些工艺参数，不断优化和调整，以确保生产出高质量、高性能的电源板，满足日益增长的电子产品市场需求。

smt贴片加工电源板插件工艺图

smt贴片加工电源板插件工艺参数有哪些？SMT贴片加工电源板插件过程中，设备与操作参数很关键。插件设备定位精度达±0.05mm，重复定位精度±0.02mm内；简单电源板插件速度100-150个/分钟，定位精度不低于±0.1mm，复杂的则50-80个/分钟，精度更高。插件压力5-10N，深度以引脚露出PCB板另一面0.5-1.5mm为宜。
