优化SMT贴片加工元件封装设备布局，核心是遵循工艺单向流转逻辑。按“印刷-贴装-焊接-检测”顺序排布设备，压缩无效搬运距离，贴片机与回流焊炉间距控制在5米内。同时预留1.2米以上维护通道，备料台贴近贴片机0.5米范围，提升操作效率。那么如何优化smt贴片加工元件封装设备布局呢？

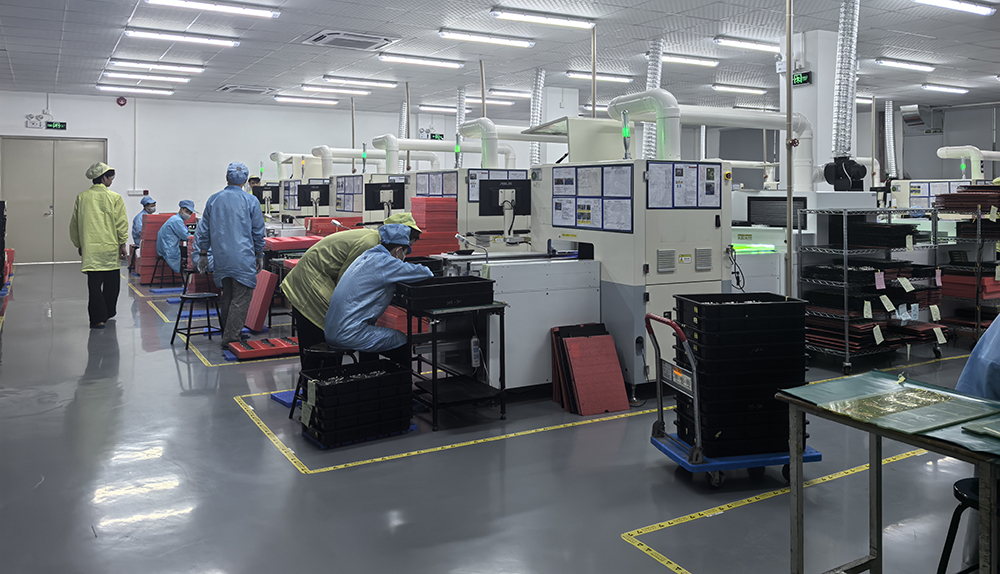

一、SMT贴片加工设备布局优化的核心原则：锚定EEAT的底层逻辑

1. 流程连续性原则：构建无回流的SMT加工闭环

SMT加工的核心流程为“上料→印刷→检测→贴装→焊接→检测→下料”，布局优化需确保这壹流程的单向流动性，避免物料交叉或回流。某电子企业的实践数据显示，传统布局中物料回流导致的无效搬运时间占比达23%，而通过流程重构实现单向流转后，SMT加工的单位产品工时缩短18%。布局时需将印刷机、贴片机、回流焊炉、AOI检测设备按工艺顺序线性排布，接驳台与移栽机的位置需精准匹配设备间距，确保PCB板传输无卡顿，形成“输入-加工-输出”的闭环流程。

2. 产能匹配原则：平衡设备效能与SMT加工需求

不同类型的元件封装设备存在显著的效能差异，高速贴片机每小时可处理12万点元件，而泛用机更适合异形元件贴装，布局时需根据SMT加工的产能目标与产品特性进行设备组合。遵循3243A-2021行业标准的要求，需通过数据分析确定设备配比，如“1台印刷机+2台高速贴片机+1台泛用机+1台回流焊炉”的组合，可实现小型标准元件与大型异形元件的高效混装，同时检测设备（AOI/SPI）的配置需与贴装速度匹配，避免因检测瓶颈导致在制品积压，确保SMT加工各环节产能均衡。

3. 柔性适配原则：应对多品种生产的动态需求

2025年SMT加工的“品种爆炸”趋势愈发明显，单日订单切换次数普遍超过10次，布局优化需具备快速换型能力。布局设计时应预留模块化接口，支持设备快速重组，例如采用可移动机架的贴片机，配合预存100组以上参数的控制系统，可将换型时间从传统的2小时压缩至30分钟内。此外设备间距需满足多品种生产的操作需求，贴片机前后预留1.5~2米通道，既方便Feeder供料器更换，也为定制化治具的安装提供空间，确保SMT加工能灵活适配不同封装尺寸的元件生产。

4. 人机工程原则：兼顾效率与安全的双重需求

SMT加工的核心是“设备-人-物料”的协同，布局优化需考虑操作人员的作业舒适度与安全防护。根据人机工程学要求，物料架与备料台应设置在贴片机旁0.5米范围内，减少操作人员的取料移动距离；锡膏冰箱、搅拌机等辅助设备需靠近印刷机，同时远离热源区域，既保障操作便捷性，也符合SMT加工的物料存储规范。安全方面，车间需划分明确的防静电区域，设备接地与防静电地板的铺设需覆盖全生产区域，灭火器与应急通道的位置需避开设备密集区，确保SMT加工过程中的人员与设备安全。

5. 可持续扩展原则：适配SMT加工的长期升级

电子制造技术的迭代速度持续加快，2025年SMT加工已呈现智能化、绿色化的发展趋势，布局优化需预留技术升级空间。车间规划时应采用模块化布局，预留新增设备的安装位置与电力接口，如在现有生产线旁预留30%的空闲区域，可直接对接未来的AI视觉检测设备或数字孪生系统，同时物流通道的宽度需满足AGV自动导引车的通行需求，气路与电路采用顶棚布线设计，既减少地面障碍物，也便于后续设备升级时的线路改造，确保布局方案能长期适配SMT加工的技术升级需求。

二、主流SMT贴片加工设备布局类型：特性对比与场景适配

不同的生产规模、产品类型与车间条件，适配的SMT贴片加工设备布局类型存在显著差异。2025年行业主流的布局模式，已从传统的直线型向柔性化、智能化布局转型，以下结合具体场景对比四大布局类型的核心特性与适用范围，为企业提供选型参考：

1. 直线型布局：大批量标准化生产的基础选择

直线型布局是SMT加工的传统经典模式，将印刷机、贴片机、回流焊炉等设备按工艺顺序呈直线排布，物料从一端输入、另一端输出。其核心优势在于结构简单、设备调试便捷，适合单一产品的大批量生产，如智能手机主板等标准化产品的SMT加工。某消费电子企业的实践显示，直线型布局下的SMT生产线日均产能可达8000台，设备利用率稳定在85%以上。

但直线型布局的局限性也十分明显：物料搬运距离较长（通常15-30米），操作人员需在生产线两端来回作业，无效工时占比达20%；同时生产线的柔性较差，产品换型时需整体调整设备参数，难以适配多品种生产需求。2025年直线型布局逐渐向“双轨并行”升级，通过两条平行的直线生产线共用检测设备与物流系统，既保留了批量生产优势，又将产能提升一倍，适用于需扩大产能的标准化SMT加工场景。

2. U型布局：柔性生产的效率标杆

U型布局是2025年多品种小批量SMT加工的主流选择，其核心是将生产线弯折成U形，使上料区与下料区位于同一侧，设备间距压缩至0.8-1.5米。这种布局模式，完镁解决了直线型布局的物流痛点，物料平均搬运距离缩短至3-5米，在制品流转时间从4小时压缩至1.5小时，空间利用率提升30%以上。某华为供应链企业采用U型布局后，SMT加工的换型效率提升70%，单日换型次数从3次增加至8次，完全适配了定制化订单的生产需求。

U型布局的核心优势在于人机协同效率的最大化：操作人员可在U形内部实现多工序兼顾，通过多能工培养，5人即可完成传统直线布局8人的工作量；同时U型布局便于目视管理，生产线旁的“瓶颈看板”可实时显示各设备的运行状态，问题响应时间从2小时缩短至15分钟。此外U型布局支持“单件流”生产，能快速发现SMT加工中的焊接缺陷，避免批量返工，使产品不良率从5.2%降至1.8%。

3. 模块化布局：智能化升级的核心载体

随着工业4.0技术在SMT加工中的深度应用，模块化布局成为2025年智能化产线的核心布局模式。其核心逻辑是将SMT加工流程拆分为多个独立模块，每个模块包含“贴装-检测-返修”的完整功能，模块间通过智能物流系统连接，可根据订单需求灵活组合，如针对汽车电子的高精度SMT加工，可组合“高精度贴装模块+真空回流焊模块+3D检测模块”；针对消费电子的快速交付需求，可组合“高速贴装模块+在线返修模块”，实现定制化生产。

模块化布局的技术支撑来自数字孪生与IIoT技术，通过在布局设计阶段构建虚拟产线，可模拟不同模块组合的产能效率，提前规避设备兼容问题。某汽车电子企业的智能化产线数据显示，模块化布局下的SMT加工设备利用率（OEE）从传统的65%提升至92%，预测性维护技术的应用使非计划停机减少70%。此外模块化布局的扩展能力极强，新增产能时仅需添加对应功能模块，无需重构整条生产线，大幅降低了技术升级成本。

4. 双层布局：空间受限场景的创新方案

对于车间面积有限的中小企业，双层布局成为2025年SMT加工的空间优化方案。其核心是通过立体布局设计，将重量较轻的检测设备（如AOI、SPI）、备料台等放置在上层，贴片机、回流焊炉等重型设备放置在下层，形成“上层物料流转+下层核心加工”的立体生产模式。这种布局可使车间空间利用率提升60%，在432平方米的车间内可架设3条完整的SMT生产线，完全满足中小批量生产需求。

双层布局的关键技术在于安全防护与物流适配：上层设备需采用轻量化设计，承重结构需经过专业核算；上下层之间通过垂直升降机传输PCB板，确保物料传输的稳定性与精准度。某小型电子企业采用双层布局后，SMT加工的单位面积产能提升45%，同时通过上层备料区与下层加工区的近距离对接，换型时间缩短25%，成功破解了空间受限与产能需求的矛盾。

三、2025年SMT贴片加工设备布局优化的关键策略：从细节到系统的全维度升级

SMT贴片加工设备布局的优化，需兼顾宏观流程与微观细节，结合2025年的技术趋势与行业实践，以下六大策略可实现布局效能的最大化提升，涵盖设备组合、物流设计、智能升级等核心环节：

1. 设备组合优化：基于SMT加工需求的精准配比

设备组合是布局优化的基础，需根据产品的元件类型、封装规格与产能目标进行定制化配置。针对01005超小型元件的SMT加工，应选择贴装精度达±0.025mm的高精度贴片机（如FUJI NXTR A），搭配SPI焊膏检测设备，确保微小元件的贴装质量；针对BGA、QFP等大型封装元件，需配置带有3D共面性检测功能的泛用机，配合真空回流焊炉（如Rehm VisionXP+Vac），减少焊点气孔与虚焊问题。

设备数量的配比需通过产能测算确定，公式为：贴片机数量=日均产能×每块PCB元件点数÷（设备单机速度×日均有效生产时间×设备利用率），如日均需加工1000块PCB（每块含800个元件点），选用速度为115000CPH的YAMAHA YRM20贴片机，日均有效生产时间10小时，设备利用率85%，则需配置贴片机数量=（1000×800）÷（115000×10×0.85）≈0.83，即配置1台高速贴片机即可满足需求，同时需预留10%-15%的产能冗余，应对订单波动。

2. 物流系统重构：打造SMT加工的高效流转网络

物流效率是影响SMT加工产能的关键因素，布局优化需构建“设备-物料-人员”的高效流转网络。核心策略包括：

2.1 引入AGV自动导引车与“水蜘蛛”配送机制，按JIT（准时化）原则每30分钟配送一次物料，线边库存控制在30分钟用量内，减少物料积压；

2.2 料架车与备料台设置在贴片机旁3米范围内，采用模块化治具设计，换型时无需拆卸整机结构，仅需替换适配治具板，配合参数记忆功能实现快速换型；

2.3 采用重力滑道与智能接驳台传输PCB板，替代人工搬运，使工序间传输时间缩短60%，同时减少PCB板的碰撞损伤。

某苹果供应链企业的物流优化案例显示，通过重构物流系统，SMT加工的物料等待时间从28分钟/批次缩短至8分钟/批次，生产线稼动率从60%提升至88%，年节约运营成本120万元。

3. 智能技术融合：以数字化赋能布局升级

通过融合数字孪生、AI视觉检测、MES系统等技术，可实现布局效能的质的飞跃。具体应用包括：

3.1 利用数字孪生技术构建虚拟布局模型，模拟不同设备组合、物流路径的运行效率，提前发现布局冲突与瓶颈环节，降低试错成本；

3.2 在布局设计时预留传感器安装位置，通过IIoT技术实现设备数据实时采集，MES系统可动态调整生产节拍，使SMT加工的设备利用率提升15%-20%；

3.3 集成AI视觉检测系统（如AOI设备与贴片机联动），在贴装过程中实时检测元件位置偏移，自动调整贴装参数，使贴装良率提升至99.9%。

ITW EAE的氧含量闭环控制系统在回流焊炉中的应用，可精准控制炉膛内氧含量在200PPM至2000PPM范围内，配合布局中的温度场优化，使焊接不良率降低60%，充分体现了智能技术与布局优化的协同效应。

4. 空间细节优化：挖掘SMT加工的隐性效能

细节决定布局的最终效果，2025年的布局优化已深入到空间利用的每个细节，核心优化点包括：

4.1 设备间距精准把控：贴片机与回流焊炉间距控制在5米内，AOI检测设备与贴片机间距不超过3米，减少PCB板传输距离；两条生产线间距保持1.2米以上，确保设备维护与人员通行空间；

4.2 辅助区域科学规划：锡膏放置区需远离热源，温度控制在2-10℃，同时靠近印刷机便于取用；网板放置区、返修站设置在线尾，实现“检测-返修”的快速衔接；垃圾区与物料区严格分离，避免污染；

4.3 防静电与温湿度控制：车间地面采用防静电地板，设备接地电阻≤4Ω；安装智能空调与加湿器，使车间温度保持在22±3℃，湿度45%-65%，满足SMT加工的环境要求。

某电子科技企业的细节优化实践显示，通过调整设备间距与辅助区域布局，SMT加工的单位面积产能提升25%，设备维护时间缩短30%，充分验证了细节优化的价值。

5. 绿色节能设计：适配低碳制造的行业趋势

环保法规的升级与“碳中和制造”需求的增长，2025年的SMT加工布局优化需融入绿色节能理念。核心策略包括：

5.1 设备布局考虑能源消耗：将高能耗设备（如回流焊炉）集中放置，采用集中抽风与余热回收系统，降低能耗30%；选用节能型设备（如配备EC电机的回流焊炉），减少运行成本；

5.2 物流路径优化减少能耗：AGV行驶路径按最短距离规划，避免无效行驶；采用电动叉车替代燃油叉车，降低碳排放；

5.3 照明与电力优化：车间采用LED节能照明，按生产区域按需分区控制；电力线路采用桥架布线，减少线损，同时预留新能源设备的供电接口。

ASYS Group的GenS系列智能设备在布局中的应用，通过智能化能源管理和减少气动元件使用，可优化碳足迹30%，实现了SMT加工的生态与经济双赢。

6. 持续改进机制：构建SMT加工的动态优化体系

布局优化并非一次性工程，需建立持续改进机制，根据生产数据与技术升级动态调整。核心措施包括：

6.1 建立布局优化指标体系：重点监控设备利用率（OEE）、物料搬运距离、换型时间、不良率等关键指标，每月进行数据复盘；

6.2 定期开展价值流图（VSM）分析：每季度绘制SMT加工的信息流与实物流图，识别瓶颈环节，针对性优化布局；

6.3 结合技术升级调整布局：当引入新型贴片机、检测设备或生产模式转型时，及时重构布局，确保设备效能与SMT加工需求匹配。

某ODM代工企业通过建立持续改进机制，SMT加工的布局方案每半年优化一次，生产线产能年均提升12%，不良率年均下降0.8%，成功适应了市场需求的动态变化。

四、实战案例：SMT贴片加工设备布局优化的落地成效

理论与策略的价值最终需通过实践验证，以下结合2025年两家不同规模企业的布局优化案例，具体呈现优化路径与量化成效，为行业提供可借鉴的实践经验：

案例一：中型电子企业的U型布局改造项目

某专注于智能音箱ODM代工的中型企业，原有两条直线型SMT生产线，面临多品种订单切换频繁、在制品积压严重、产能不足等问题。2025年初启动布局优化项目，核心措施包括：

1. 将两条直线型生产线改造为U型柔性生产线，设备间距从1.8米压缩至1.2米，上料区与下料区合并设置，物料搬运距离从25米缩短至4米；

2. 优化设备组合：每条生产线配置1台高精度印刷机+2台高速贴片机（YAMAHA YRM20）+1台泛用机+1台真空回流焊炉+2台AOI检测设备，满足0402至BGA的全类型元件贴装；

3. 引入MES系统与可视化看板，实时监控生产节拍与设备状态，建立“水蜘蛛”物料配送机制；

4. 培养多能工团队，实现工序间人员柔性调配，减少换型时的人员等待。

项目落地3个月后，量化成效显著：

① SMT加工日产能从8000台提升至10000台，增幅25%；

② 换型时间从90分钟/批次缩短至25分钟/批次，单日换型次数从4次提升至10次；

③ 产品不良率从4.5%降至1.6%，返工成本节约58万元/年；

④ 订单交付周期从15天压缩至9天，客户投诉率下降85%。

案例二：小型企业的模块化+双层布局升级

某小型电子企业专注于医疗电子配件生产，车间面积仅300平方米，面临空间受限与高精度SMT加工需求的矛盾。2025年采用“模块化+双层”复合布局方案，核心措施包括：

1. 构建两层立体生产空间：下层布置2条模块化SMT生产线，每条生产线包含“贴装-焊接-检测”功能模块；上层设置备料区、返修区与办公区，通过垂直升降机实现物料传输；

2. 设备选型聚焦高精度与小型化：选用博瑞先进XJ10全自动贴片机（贴装精度±0.02mm）、Rehm Condenso XS Smart气相焊接系统，适配医疗电子的高精度要求；

3. 采用数字孪生技术提前模拟布局，优化设备间距与物流路径，避免空间冲突；

4. 配置防静电地板与智能温湿度控制系统，满足医疗电子SMT加工的环境要求。

项目落地后，企业实现了空间与效能的双重突破：

① 车间空间利用率提升70%，300平方米车间实现了原500平方米的产能；

② SMT加工的贴装良率稳定在99.8%，满足医疗电子的质量标准；

③ 设备利用率从62%提升至89%，日均产能提升40%；

④ 年运营成本节约80万元，其中空间租赁成本节约30%，能耗成本节约25%。

五、布局优化引领SMT贴片加工的高质量发展

在2025年电子制造产业升级的浪潮中，SMT贴片加工的竞争已从单一设备性能的比拼，转向全流程效能的较量，而元件封装设备布局的优化正是提升全流程效能的核心抓手。从直线型到U型、模块化、双层布局的迭代，从人工物流到智能配送的升级，从静态布局到动态优化的转变，SMT贴片加工设备布局的每一次优化，都在推动生产效率、产品质量与成本控制的全面提升。

遵循流程连续性、产能匹配、柔性适配、人机工程、可持续扩展的核心原则，结合设备组合、物流重构、智能融合、细节优化、绿色节能、持续改进的关键策略，企业可实现SMT贴片加工设备布局的全维度升级。无论是大型企业的智能化产线重构，还是中小企业的空间效能挖掘，布局优化都能带来显著的量化收益，成为企业在激烈市场竞争中脱颖而出的关键支撑。

如何优化smt贴片加工元件封装设备布局，要先通过产能测算确定高速/泛用贴片机、检测设备的精准配比。融入数字孪生技术模拟布局方案，规避瓶颈环节，再联动MES系统实现设备状态实时监控。合理规划AGV物流路径，线边库存控制在30分钟用量内，让设备效能、物料流转与订单需求精准匹配，推动SMT加工向智能化、高效化升级。
