作为ISO9001/IATF16949双认证企业，百千成电子建立全生命周期质量管控体系。从IQC来料检验到MES生产追溯，实现每批次产品可溯源；采用MES系统实时监控炉温曲线，关键工序增设AI视觉复检，确保医疗级/车规级产品可靠性。累计服务华为、比亚迪等300+知名企业，客诉率连续5年低于0.03%。本文将从工艺流程、技术优势、应用场景及质量控制四大维度，全面解析百千成电子后焊加工领域的核心竞争力。

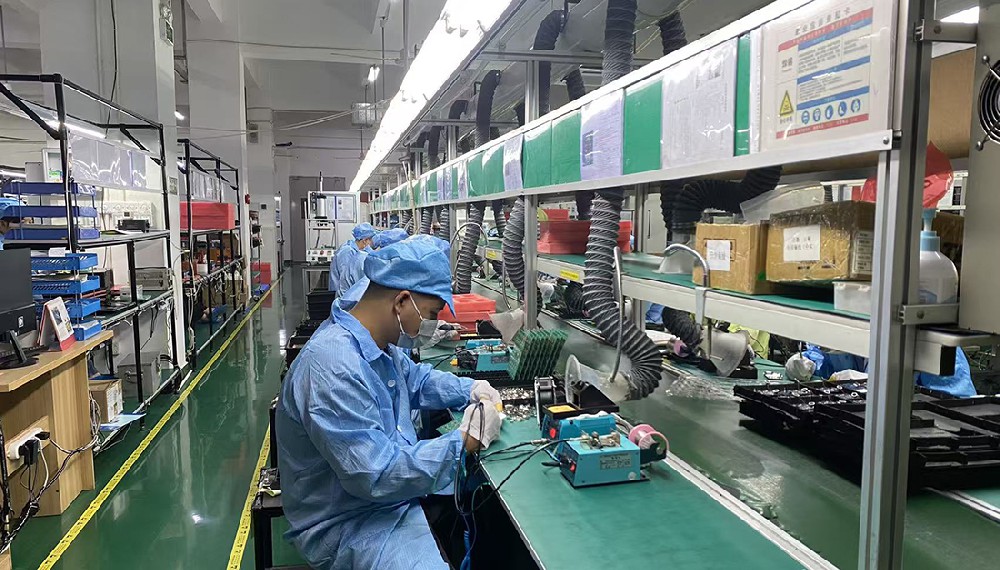

百千成电子后焊加工厂家生产图

一、SMT贴片后焊加工全流程解析

1. SMT贴片阶段

1.1 锡膏印刷：采用全自动视觉对位锡膏印刷机，确保钢网开孔与PCB焊盘精准匹配，厚度误差控制在±0.02mm以内。

1.2 高速贴片：依托雅马哈YSM系列贴片机，实现0402/0201微型元件及BGA芯片的高精度贴装，贴装速度达5万点/小时。

1.3 回流焊接：通过10温区氮气回流焊炉，实现无铅工艺下峰值温度260℃±3℃的稳定控制，有效降低虚焊风险。

2. DIP插件后焊加工

2.1 自动插件：引入AI自动插件机完成标准件（如电阻、电容）的快速插入，异形件则由熟练工人手工插件。

2.2 波峰焊接：双波峰焊设备配合选择性喷雾系统，确保通孔元件焊接饱满度达99.8%以上。

2.3 手工补焊：针对QFN/QFP等精密芯片，采用恒温烙铁+显微镜操作，修复率低于0.01%。

3. 品质检测体系

3.1 AOI光学检测：配置3D AOI检测仪，可识别0.1mm级元件偏移、桥接等缺陷。

3.2 X-Ray透视检测：用于BGA/CSP封装器件的底部焊接质量判定，空洞率≤15%（IPC-A-610G标准）。

3.3 ICT在线测试：通过飞针测试床验证电路连通性，故障定位精度达±0.2mm。

百千成凭借其科学化的车间布局、精密化的设备配置与标准化的生产流程，在电子制造领域树立了行业标杆。该车间以“高效、精密、环保”为核心理念，通过长条形生产线布局实现物料流动的优化，依托全自动贴片机、AOI检测系统等核心设备完成从元件贴装到成品组装的完整SMT工艺链。

二、百千成核心技术优势

1. 智能化产线配置

1.1 配备全自动SMT生产线8条，含DEK印刷机、Panasonic贴片机、BTU回流炉等进口设备。

1.2 DIP车间部署12台AI自动插件机+5条波峰焊流水线，日产能突破50万点。

1.3 独立设立三防漆喷涂车间，支持UV固化/选择性涂覆工艺。

2. 工艺研发能力

2.1 材料适配性：掌握铝基板/高频板/柔性板等特殊基材的焊接参数，铜厚可达6oz。

2.2 工艺创新：开发阶梯式回流焊技术，满足LED灯板不同区域温度差异化需求。

2.3 环保工艺：全线采用无铅制程，通过RoHS/REACH认证，符合欧盟环保指令。

3. 垂直整合服务

3.1 提供PCB设计→SMT贴片→后焊加工→组装测试的一站式服务。

3.2 自建元器件仓储中心，常备2000+种被动元件现货，缩短BOM齐套周期至48小时。

3.2 配套PCBA清洗、老化测试、包装物流等增值服务。

深圳百千成电子深耕电子制造领域近20年，专注提供高精度SMT贴片后焊加工服务。配备全自动锡膏印刷机、高速贴片机及10温区氮气回流焊炉，支持0402微型元件至复杂BGA芯片焊接，日产能突破50万点。通过AOI光学检测+X-Ray透视双重质检，良品率达99.8%，满足工业控制、医疗设备等领域严苛标准。百千成凭借先进的生产设备、成熟的工艺技术及严格的质量管理体系，为客户提供高效、精准的SMT贴片后焊加工服务。

三、全生命周期质量管控

1. 来料检验(IQC)

1.1 建立元器件追溯系统，每批次物料均进行X-Ray抽检与可焊性测试。

1.2 关键物料实施VMI库存管理，确保防潮/防静电存储条件。

2. 过程控制(IPQC)

2.1 每小时巡检记录炉温曲线、设备参数，异常即时触发停线机制。

2.2 推行MES生产执行系统，实现工单进度实时可视化。

3. 出货保证(OQC)

3.1 100%成品进行外观/功能/老化测试，附带完整检测报告。

3.2 提供三年质保承诺，客诉响应时间≤2小时。

高密度布局虽可提升PCB空间利用率，但需权衡制造成本。研究表明当焊盘间距小于0.1mm时，模板印刷良率将显著下降。通过DFA设计规则检查与可制造性分析，可实现经济性与可靠性的樶佳平衡。某消费电子产品的优化案例显示，通过调整元件布局，在保持性能不变的前提下，单位面积成本降低15%。

SMT贴片加工中元件间距设计是集电气性能、热管理、机械应力、工艺能力于一体的系统性工程。从基础间距标准到特殊器件设计，从行业标准到前沿技术，每个环节都需严谨论证与精细控制。

作为SMT加工从业者，唯有深入理解间距设计的技术内涵，掌握行业标准与实践技能，才能在新一轮技术革命中抢占先机，为电子制造业的高质量发展贡献专业价值。SMT贴片加工中元件间距需要满足哪些要求？答案不仅在于数据指标，更在于对工艺本质的深刻理解与持续创新。

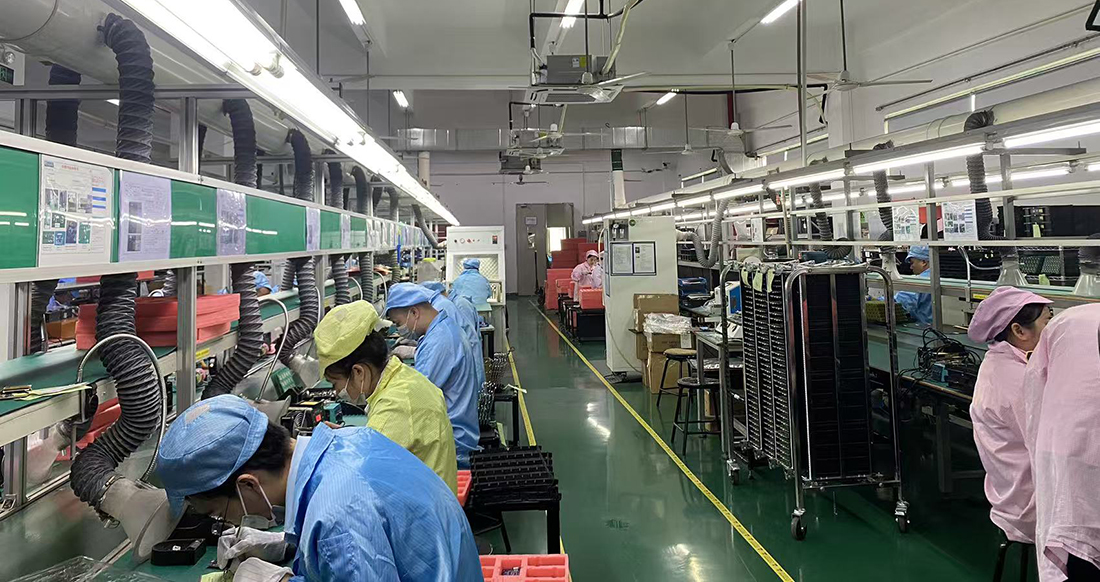

后焊车间SMT贴片加工图

四、SMT贴片加工：核心技术驱动产业升级

SMT贴片加工是百千成电子的核心竞争力所在。该技术通过高精度贴片机将微小电子元件（如0201电阻、01005电容）精准贴装至PCB基板表面，具有体积小、重量轻、可靠性高等优势。百千成电子的SMT生产线采用国际顶尖设备，配备高精度视觉检测系统（AOI）及X-ray检测设备，可实现±0.05mm的贴装精度，良率高达99.98%。

在工艺创新方面，公司自主研发的“双轨同步贴装技术”可将传统单线产能提升40%，同时通过智能物料管理系统，实现元器件的实时追踪与库存优化。针对高密度互联（HDI）板加工需求，百千成电子开发了微孔填充、激光盲埋孔等特殊工艺，有效解决了0.3mm间距元件的贴装难题。此外公司还建立了完善的工艺数据库，通过大数据分析持续优化生产参数，确保每一片PCB都能达到最优性能。

百千成电子通过持续的技术创新、严格的质量管控及前瞻性的全球化布局，在SMT贴片加工领域建立了不可撼动的竞争优势。从红色LOGO所象征的务实进取精神，到国际领先的SMT生产线；从全流程质量追溯系统到跨领域的客户案例，百千成电子始终以客户需求为导向，以技术创新为驱动，在电子制造行业中书写着属于自己的传奇，百千成电子为全球客户提供更优质、更可靠的电子制造服务，成为电子制造领域当之无愧的标杆企业。

五、行业地位：技术创新引领行业标准制定

作为中国电子制造行业的领军企业，百千成电子积极参与国家标准及行业规范的制定工作。公司技术团队主导编写了《电子制造服务企业SMT贴片加工技术规范》，该规范已被工信部采纳为行业标准，对贴装精度、良率标准、环保要求等关键指标进行了明确规定。

在绿色制造方面，百千成电子率先推行无铅化生产及废水循环利用系统，单位产值能耗较行业平均水平低15%，荣获绿色工厂称号。公司还通过ISO50001能源管理体系认证，建立能源监控平台实时优化生产能耗，为行业节能减排树立典范。

百千成电子的后焊加工车间，通过科学化的布局设计、精密化的设备配置、标准化的生产流程、多维化的质量保障、绿色化的环保措施以及前瞻性的未来规划，在SMT贴片电子加工领域实现了高效、精密、环保的制造目标。

六、智能化升级与全球化布局

1. 微组装工艺：开发01005元件贴装工艺，导入激光辅助焊接技术。

2. 数字化工厂：试点AR远程验厂系统，构建数字孪生生产模型。

3. 绿色制造：研究水基清洗剂替代方案，降低VOC排放量。

面对5G、物联网、人工智能等新技术浪潮，百千成电子正加速推进智能化改造与全球化布局。在智能制造方面，公司引入数字孪生技术构建虚拟生产线，通过AI算法预测设备故障并优化生产排程；在工业互联网领域，开发了基于云平台的远程监控系统，客户可实时查看订单进度及质量数据。

百千成电子凭借其卓越的SMT贴片加工技术、严谨的质量管控体系以及持续创新的企业精神，已成为行业内备受瞩目的标杆企业。作为一家专注于电子制造服务（EMS）的现代化企业，百千成电子始终以“精益求精、客户至上”为核心价值观，通过先进的SMT贴片加工技术，为客户提供从原型设计，到批量生产的全流程解决方案。

七、企业背景：从传统制造到智能升级的跨越式发展

百千成电子成立于2005年，总部位于中国深圳，是一家集研发、生产、销售于一体的综合性电子制造企业。公司成立初期以传统电子元件加工为主，随着市场需求的变化和技术革新，逐步转型为以SMT贴片加工，为核心业务的智能化制造企业。

目前公司拥有占地面积超过5万平方米的现代化生产基地，配备国际领先的SMT生产线80余条，年产能超过10亿片，服务客户涵盖消费电子、汽车电子、工业控制、医疗设备等多个领域。

在品牌建设方面，百千成电子以“百千成”红色LOGO为视觉标识，通过简洁明快的设计风格传递出务实稳健的企业文化。正如图片中建筑顶部的红色“百千成”字样所示，这种设计不仅强化了品牌识别度，更隐喻着企业追求规模化生产与品质提升的双重目标。

经过近二十年的发展，百千成电子已通过ISO9001质量管理体系、ISO14001环境管理体系及IATF16949汽车行业质量管理体系认证，成为众多国际知名企业的战略合作伙伴。

八、典型应用场景与案例

百千成电子的客户群体覆盖多个高成长领域。

1. 工业控制领域

1.1 为某自动化设备厂商定制工控主板，采用沉金工艺+OSP表面处理，通过-40℃~125℃高低温循环测试。满足高抗干扰、长寿命的特殊需求；

1.2 案例亮点：12层PCB板的HDI盲埋孔工艺，线宽/线距低至3/3mil。

2. 医疗设备制造

2.1 完成血氧仪主板的无菌封装，符合ISO 13485医疗器械质量管理体系。实现医疗级防尘防水标准。

2.2 关键工艺：医疗级不锈钢载具+局部充氮焊接，杜绝氧化污染。

3. 汽车电子应用

产品通过AEC-Q100认证，可在-40℃至125℃极端环境下稳定运行。

3.1 车载T-BOX控制板的AOI检测覆盖率100%，振动测试达20G加速度。

3.2 技术突破：0.3mm间距BGA芯片的可靠焊接，良品率提升至99.97%。

这些成功案例的背后，是百千成电子对客户需求的深度理解，与技术创新的持续投入，如在汽车电子项目中，公司针对车载设备的高振动、高温度特性，研发了专用焊料配方及加固工艺，使产品抗震等级提升至IEC 68-2-6标准；在医疗设备项目中，通过无铅焊料及三防漆涂覆工艺，确保产品通过生物相容性测试及RoHS认证。

作为华南地区领先的SMT贴片后焊加工服务商，百千成电子始终以"精益制造、持续创新"为理念，通过ISO9001/IATF16949双重认证，累计服务华为、比亚迪等300+知名企业。无论是消费电子的小批量打样，还是工业设备的规模化生产，百千成均能提供兼具成本效益与质量保障的解决方案。

针对中小批量PCBA生产需求，百千成电子推出灵活后焊加工解决方案。支持铝基板/柔性板等特殊基材焊接，兼容无铅/有铅工艺，可完成QFN封装芯片手工补焊、三防漆喷涂等全流程。提供DIP插件+波峰焊/选择性焊接双模式，配合48小时快速打样服务，助力客户缩短产品研发周期，降低试产成本。
