smt贴片加工厂如何保证芯片贴装质量安全？

smt贴片加工厂如何保证芯片贴装质量安全？

SMT贴片加工厂保证芯片贴装质量安全，需从源头筑牢防线。优先甄选具备资质的元器件供应商，入库前通过外观检测、电气性能测试严格筛查；核心贴片机、回流焊炉等设备需定期校准维护，确保贴装精度与控温稳定性，同时优化焊膏印刷、回流焊接工艺参数，搭配AOI自动检测排查缺陷，从原材料、设备到工艺形成基础管控闭环，规避贴装偏移、虚焊等问题。那么smt贴片加工厂如何保证芯片贴装质量安全呢？

一、源头把控：原材料与元器件的质量筛查

① 优质供应商的严格筛选与合作管理

SMT贴片加工厂应制定明确的供应商准入标准，优先选择具备行业认证资质（如ISO9001质量管理体系认证、IATF16949汽车行业质量认证等）、生产规模稳定、技术实力雄厚且市场口碑良好的元器件供应商，如对于芯片供应商，需要求其提供产品规格书、质量检测报告、RoHS环保认证等相关文件，确保芯片的电气性能、封装尺寸、可靠性等参数满足SMT贴片加工的工艺要求。

② 元器件入库前的全面检验检测

元器件入库前的检验是拦截不合格产品的关键环节，SMT贴片加工厂需配备专业的检测设备与技术人员，开展多维度的检验工作。首先进行外观检验，通过放大镜、显微镜等工具，检查芯片的封装是否完整、引脚是否变形、有无氧化锈蚀、标识是否清晰准确，杜绝外观存在缺陷的元器件流入生产线。

其次，开展电气性能检测，利用万用表、示波器、集成电路测试仪等设备，对芯片的电压、电流、电阻、电容等关键电气参数进行测试，验证其是否符合产品规格书的要求，排除电气性能不合格的产品。对于批量采购的元器件，需采用抽样检测的方式，按照GB/T 2828.1等抽样标准确定抽样比例，确保检测结果具有代表性。若抽样过程中发现不合格品，需扩大抽样比例，必要时进行全检，同时追溯该批次元器件的来源与流向，避免不合格产品混入生产环节。

③ 元器件存储环境的精准管控

元器件的存储条件直接影响其性能稳定性，尤其是芯片等精密元器件，对温湿度、防潮、防静电等要求极高。SMT贴片加工厂需建立专业的元器件存储仓库，配备温湿度控制系统，将仓库温度控制在18-25℃，相对湿度控制在40%-60%，避免因温湿度异常导致元器件受潮、氧化，同时根据元器件的特性进行分类存储，将芯片、电阻、电容等不同类型的元器件分开存放，做好标识管理，防止混料。

二、硬件保障：设备精度与维护的常态化管理

① 核心设备的精准选型

在设备选型时，SMT贴片加工厂需结合自身的生产需求、产品类型、加工精度要求等因素，选择性能可靠、精度高、稳定性强的设备。对于贴片机，需关注其贴装精度、贴装速度、重复定位精度等关键参数，优先选择具备视觉识别系统（如CCD视觉定位）的贴片机，该系统能够自动识别芯片的引脚、封装轮廓，实现精准定位，有效避免贴装偏移、错件等问题，如对于01005封装的微型芯片，需选择贴装精度在±0.03mm以内的高精度贴片机，确保贴装准确性。

② 设备的定期维护与保养

建立设备定期维护保养制度是保障设备长期稳定运行的关键。SMT贴片加工厂需制定详细的设备维护计划，明确维护周期、维护内容、责任人员等信息，确保维护工作有序开展。对于贴片机，每日需清洁设备的吸嘴、导轨、送料器等部件，检查吸嘴是否磨损、送料器是否卡料，及时更换损坏的零部件；每周需对设备的传动系统、气动系统、视觉系统进行检查与清洁，确保各系统运行顺畅；每月需对设备的贴装精度、重复定位精度进行测试，若发现偏差及时调整。

对于回流焊炉，每日需清洁炉内的焊渣、灰尘，检查传送带的运行状况；每周需校准炉内各温区的温度，确保温度均匀性符合要求；每季度需对炉体进行全面拆解清洁，检查加热管、风扇等部件的工作状态，避免因部件老化导致温度失控，同时建立设备维护档案，详细记录设备的维护时间、维护内容、故障处理情况等信息，为设备的后续维护与故障排查提供依据。

③ 设备的精准校准与校验

设备在长期运行过程中，受振动、温度变化、部件磨损等因素影响，精度可能会出现偏差，因此需要定期对设备进行校准与校验。SMT贴片加工厂需配备专业的校准工具（如激光干涉仪、千分表等），或委托具备资质的第三方检测机构，按照相关标准（如ISO/IEC 17025）对设备的关键参数进行校准。

对于贴片机，需定期校准其X/Y轴定位精度、贴装头旋转精度、吸嘴压力等参数，确保贴装精度符合生产要求；对于回流焊炉，需定期校准各温区的实际温度与设定温度的偏差，确保温度曲线的准确性；对于印刷机，需定期校准钢网的定位精度、刮刀的压力与速度，确保焊膏印刷的均匀性与厚度一致性。校准过程中若发现设备精度超出允许范围，需及时进行调整或维修，直至校准合格后方可投入使用，避免因设备精度偏差导致芯片贴装质量问题。

三、工艺优化：全流程的精细化工艺管控

① 焊膏印刷工艺的精准管控

焊膏印刷是SMT贴片加工的第一道关键工序，其质量直接影响后续的芯片贴装与焊接效果。焊膏的选择需根据芯片的封装类型、PCB板的材质与精度要求进行，确保焊膏的合金成分、颗粒度、粘度等参数符合工艺要求，如对于细间距芯片（引脚间距小于0.5mm），需选择颗粒度较小（如20-38μm）的焊膏，避免因颗粒过大导致印刷堵塞。在印刷过程中，需精准控制印刷参数，包括刮刀压力、印刷速度、钢网与PCB板的间距（脱模间距）等。

② 芯片贴装工艺的精准操作

芯片贴装工艺的核心是确保芯片准确、稳定地贴装在PCB板的指定位置上。贴装前需对PCB板进行预处理，去除表面的油污、灰尘等污染物，确保PCB板的焊盘清洁干燥。贴装过程中，需根据芯片的封装类型与尺寸，设置合理的贴装参数，包括贴装速度、吸嘴压力、贴装高度等。

贴片机的视觉识别系统需提前进行校准，确保能够准确识别芯片的引脚与PCB板的焊盘，实现精准定位。贴装完成后需对贴装效果进行检查，确认芯片的贴装位置是否准确、有无错件、反件、漏贴等问题，检查合格后方可进入回流焊接工序。

③ 回流焊接工艺的温度曲线优化

回流焊接是将贴装好芯片的PCB板送入回流焊炉，通过升温、恒温、降温等过程，使焊膏熔化并润湿芯片引脚与PCB板焊盘，形成可靠焊点的过程。温度曲线是回流焊接工艺的核心参数，直接影响焊点的质量与可靠性。SMT贴片加工厂需根据焊膏的特性、芯片的耐热性、PCB板的材质等因素，优化温度曲线的各个阶段，包括预热区、恒温区、回流区、冷却区。

预热区的温度需缓慢上升，避免因升温过快导致PCB板变形、芯片损坏，同时去除焊膏中的助焊剂挥发物；恒温区的温度需控制在150-180℃之间，保持时间为60-120秒，确保助焊剂充分活化，去除焊盘与芯片引脚上的氧化层；回流区的峰值温度需根据焊膏的熔点确定，通常比焊膏熔点高20-40℃，保持时间为10-30秒，确保焊膏完全熔化并形成良好的焊点；冷却区的温度需快速下降，使焊点快速凝固，提高焊点的强度与可靠性。

④ 检测与返修工艺的闭环管理

检测是发现芯片贴装质量问题的关键环节，SMT贴片加工厂需建立多维度的检测体系，实现全流程质量监控。在焊膏印刷后、芯片贴装后、回流焊接后分别设置检测节点，采用AOI自动光学检测、X-Ray检测、ICT（在线测试）、FCT（功能测试）等多种检测手段，全面排查质量缺陷。

AOI设备可快速检测出焊膏印刷缺陷（如漏印、偏移、桥连）、芯片贴装缺陷（如错件、反件、漏贴、贴装偏移）；X-Ray检测可穿透芯片封装，检测BGA、CSP等底部有焊点的芯片的焊接质量，排查虚焊、假焊、焊点空洞等缺陷；ICT测试可检测芯片的电气连接是否正常，排查短路、开路等问题；FCT测试可模拟产品的实际工作环境，检测芯片的功能是否正常，确保产品性能符合要求。

返修完成后需进行全面复检，确保不合格产品彻底修复，形成“检测-返修-复检”的闭环管理，杜绝不合格产品流出工厂。

四、人员管理：专业能力与操作规范的双重保障

① 专业人才的招聘与选拔

在人员招聘过程中，SMT贴片加工厂需明确岗位任职要求，优先选拔具备SMT行业相关工作经验、掌握SMT贴片加工工艺知识、熟悉核心设备操作的专业人才。对于技术岗位（如设备操作员、检测员、返修员），需考核其对贴片机、回流焊炉等设备的操作技能，对焊膏印刷、芯片贴装、焊接等工艺的理解程度，以及对常见质量缺陷的判断与处理能力。

② 系统化的专业培训

建立系统化的培训体系，为员工提供全方位的专业培训，提升其业务能力与操作水平。新员工入职后，需进行岗前培训，内容包括公司规章制度、SMT贴片加工基础知识、核心设备操作流程、质量管控要求、安全操作规程等，培训合格后方可上岗实操。对于在岗员工，需开展定期培训与技能提升培训，及时更新员工的工艺知识与设备操作技能。

③ 严格的操作规范与绩效考核

制定详细的操作规范手册，明确每个工序的操作步骤、技术要求、质量标准、安全注意事项等，要求员工严格按照操作规范开展工作，如规定设备操作员在开机前需检查设备状态，确认设备正常后方可启动；在芯片贴装过程中，需严格按照工艺参数设置设备，不得擅自更改。

在检测过程中，需认真记录检测结果，及时上报发现的质量问题，同时建立绩效考核体系，将员工的操作规范性、产品合格率、设备维护情况等纳入考核指标，与薪酬待遇、晋升机会挂钩。

五、环境控制：打造符合标准的生产环境

① 生产车间的洁净度管控

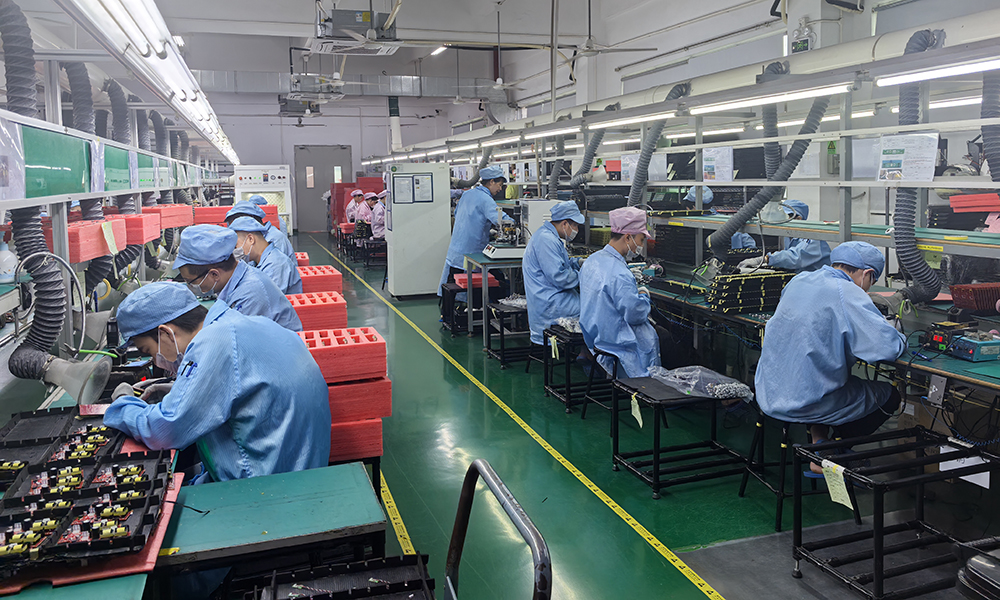

芯片、PCB板等元器件对灰尘、颗粒物等污染物极为敏感，污染物附着在焊盘或芯片引脚上，可能导致焊膏印刷不良、焊接虚焊等问题，因此SMT贴片加工厂的生产车间需达到一定的洁净度等级（通常要求Class 10000或更高），建立洁净车间管理规范，控制车间内的尘埃粒子数量。

② 温湿度与防静电的精准控制

生产车间的温湿度需保持稳定，避免因温湿度异常导致元器件性能变化、设备精度下降、焊膏特性改变等问题。车间需配备温湿度控制系统，实时监测并调节温湿度，将温度控制在18-25℃，相对湿度控制在40%-60%。

③ 防尘、防潮、防电磁干扰措施

除了洁净度、温湿度、防静电控制外，生产车间还需采取防尘、防潮、防电磁干扰等措施。在车间入口、窗户等位置设置防尘设施，避免外界灰尘进入车间；在仓库、生产车间等区域配备除湿设备，防止元器件与PCB板受潮；对于易受电磁干扰的设备（如贴片机、检测设备），需采取电磁屏蔽措施，避免周边电磁设备产生的电磁波影响设备的正常运行，确保芯片贴装与检测的精度。

smt贴片加工厂如何保证芯片贴装质量安全？如生产中严格遵循操作规范，操作人员经专业培训后上岗，精准把控贴装速度、吸嘴压力等关键参数；车间维持18-25℃恒温、40%-60%恒湿的洁净环境，做好防静电措施。同时引入X-Ray、FCT等多维度检测手段，对印刷、贴装、焊接各环节逐一核验，发现缺陷及时返修，确保产品合格。
