哪些因素会影响SMT贴片的质量？

哪些因素会影响SMT贴片的质量？

影响SMT贴片质量的关键因素涵盖“人、机、料、法、环”五大维度：操作人员的技术规范性、设备如贴片机和回流焊炉的精度稳定性，直接决定生产一致性；物料如锡膏合金成分、PCB焊盘设计与元器件引脚氧化程度，是焊接可靠性的物质基础。工艺方法中钢网开孔设计、印刷参数、回流曲线设置需经科学验证，而环境中的尘埃、温湿度波动及静电干扰，则是潜在的质量风险点，必须在SMT贴片加工中严格管控，那么还有哪些因素会影响SMT贴片的质量呢？

一、物料因素：质量控制的源头

① PCB质量

PCB作为电子元器件的承载基础，其质量直接影响贴片精度和可靠性：

1. 基材特性：玻璃化转变温度（Tg）、热膨胀系数（CTE）、介电常数等参数必须符合产品要求

2. 尺寸精度：板厚、长宽公差、翘曲度（通常要求＜0.75%）直接影响定位精度

3. 焊盘设计：焊盘尺寸、形状、间距（pitch）及表面处理（如ENIG、OSP、HASL等）必须与元器件匹配

4. 阻焊层质量：厚度均匀性、对准精度、耐热性，避免阻焊桥和漏开窗等问题

② 元器件质量

元器件是贴装的核心对象，其质量一致性至关重要：

1. 封装一致性：尺寸公差、引脚共面性（一般要求＜0.1mm）、引脚氧化情况

2. 可焊性：引脚表面镀层（如SnPb、SnAgCu、纯Sn等）的均匀性和活性

3. 温湿度敏感等级：MSD（Moisture Sensitive Device）等级管理，特别是对于QFN、BGA等器件

4. 编带与包装：编带尺寸精度、料盘标识清晰度，避免混料和极性错误

③ 锡膏质量

锡膏是形成电气和机械连接的关键介质，其性能直接影响焊接质量：

1. 合金成分：常见的有SAC305、SAC307等无铅合金，成分偏差会影响熔点、强度和可靠性

2. 粉末形态与粒度：通常使用Type 3（25-45μm）或Type 4（20-38μm）球形粉末

3. 助焊剂活性：活性等级（ROL0、ROL1、ROLML等）需与清洁要求匹配

4. 粘度与流变性：影响印刷成形性和抗塌陷性，需随环境温度调整

5. 存储与使用：必须严格遵守冷藏条件（通常0-10℃）和回温时间（通常4-24小时）

SMT贴片加工的质量受多重核心因素影响，物料品质是首要基础，包括PCB板材平整度、元器件可焊性及锡膏活性等，任何环节的微小偏差都可能导致焊接缺陷。工艺参数控制尤为关键，从钢网印刷的精度、贴片机的定位准确性到回流焊温度曲线的科学性，都需精确匹配产品特性，同时生产环境的温湿度、洁净度及静电防护水平，也会直接影响元器件性能和焊接可靠性，需建立全流程的精细化管理体系。

二、工艺参数控制：精准的工艺窗口

① 锡膏印刷工艺

印刷是SMT的第一道工序，其质量对后续工艺有决定性影响：

1. 钢网参数：

1.1 厚度选择：根据最小器件间距确定，通常0.1-0.15mm

1.2 开孔设计：开口尺寸通常为焊盘的85-95%，形状优化（如倒梯形）

1.2 张力管理：使用张力计定期检测，通常要求＞35N/cm²

2. 印刷参数：

2.1 刮刀压力：通常30-50N/cm，确保钢网与PCB紧密接触

2.2 印刷速度：通常20-80mm/s，精细间距需降低速度

2.3 分离速度：通常0.1-3mm/s，影响锡膏释放

2.4 清洁频率：每5-20次印刷清洁一次，防止堵孔

3. 印刷质量检测：

3.1 2D/3D SPI（锡膏检测仪）的实时监控

3.2 厚度测量：目标值±15%以内

3.3 面积覆盖率：＞75%

3.4 体积控制：关键器件需严格监控

② 贴装工艺控制

贴装精度直接决定元器件的位置准确度：

1. 设备精度指标：

1.1 贴装精度：通常±0.05mm

1.2 重复精度：通常±0.02mm

1.3 旋转精度：通常±0.2°

2. 吸嘴管理：

2.1 吸嘴选型：根据元器件尺寸匹配

2.2 清洁维护：定期清洁，防止堵塞和磨损

2.3 真空检测：确保拾取和放置的可靠性

3. 供料器管理：

3.1 供料精度：步进精度和供料稳定性

3.2 校准维护：定期位置校准

3.3 料带张力：合适的剥离角度和张力

4. 元器件识别：

4.1 视觉系统照明：环形光、同轴光、背光的选择

4.2 识别算法：灰度、外形、OCR等识别方式

4.3 容差设置：合理的识别容差，避免误判

③ 回流焊接工艺

回流焊接是形成冶金结合的关键过程，温度曲线至关重要：

1. 预热区：

1.1 升温速率：通常1-3℃/s，避免热冲击

1.2 温度范围：室温至150℃左右

1.3 时间控制：60-120秒，使PCB和元器件均匀受热

2. 活性区：

2.1 温度范围：通常150-200℃

2.2 时间控制：60-90秒，使助焊剂充分活化

2.3 助焊剂作用：去除氧化物，降低表面张力

3. 回流区：

3.1 峰值温度：无铅工艺通常235-245℃，有铅工艺210-220℃

3.2 液相线以上时间（TAL）：无铅通常45-90秒

3.3 峰值温度控制：不超过元器件和PCB的最高耐温

4. 冷却区：

4.1 冷却速率：通常2-4℃/s，避免热应力

4.2 凝固过程：影响焊点微观结构

5. 温度曲线监控：

5.1 定期测试：每班至少一次

5.2 热电偶布置：关键器件和不同位置

5.3 实时监控：部分先进炉子具备

④ 检测与返修工艺

1. 检测技术：

1.1 AOI（自动光学检测）：焊点外观、元器件位置

1.2 AXI（自动X射线检测）：BGA、QFN等隐藏焊点

1.3 ICT（在线测试）：电气性能测试

1.4 功能测试：整机功能验证

2. 返修工艺控制：

2.1 局部加热：避免热损伤

2.2 温度控制：精确的升温曲线

2.3 保护措施：周围元器件的隔热保护

三、设备状态与维护：稳定生产的基石

① 设备精度与校准

1. 贴片机：定期进行CPK（过程能力指数）测试，确保精度在规格内

2. 印刷机：视觉系统校准、刮刀平行度调整

3. 回流焊：加热区温度均匀性测试（通常要求±5℃以内），风速平衡

4. 检测设备：标准板校准，分辨率验证

② 预防性维护体系

1. 日常保养：清洁、润滑、紧固

2. 定期校准：按计划进行精度验证

3. 备件管理：关键备件的库存管理

4. 故障记录与分析：建立设备履历，预测性维护

③ 设备环境适应性

1. 地基防震：特别是高精度设备

2. 温度稳定性：车间温度变化影响设备精度

3. 电力质量：稳定电压，避免波动

四、环境控制：被忽视的关键因素

① 洁净度控制

1. 空气洁净度：通常要求10万级（ISO 8）以上

2. 静电防护：EPA区域管理，湿度控制（通常40-60%RH）

3. 污染物控制：避免灰尘、纤维等污染物

② 温湿度管理

1. 温度：通常控制在20-26℃，稳定性±2℃

2. 相对湿度：40-60%RH，防止元器件受潮和锡膏性能变化

3. 温湿度监测：实时监控和记录

③ 防护体系

1. 人员防护：防静电服、手腕带、鞋

2. 工作区防护：防静电工作台、地板、货架

3. 包装与转运：防静电包装材料、周转容器

五、人为因素：知识与执行的结合

① 人员培训与认证

1. 操作培训：设备操作、程序制作

2. 工艺培训：工艺原理、参数理解

3. 质量意识：质量标准、缺陷识别

4. 认证体系：IPC标准认证（如IPC-A-610、IPC-J-STD-001）

② 标准作业程序（SOP）

1. 详细作业指导：图文并茂，易懂易执行

2. 关键参数明确：设定值和容忍度

3. 异常处理流程：明确异常识别和上报路径

4. 版本控制：确保使用最新版本

③ 质量意识与责任心

1. 首件确认：严格执行首件检查

2. 自检互检：操作员的自检和工序间互检

3. 质量责任制：明确质量责任，建立追溯体系

六、管理体系：系统性的质量保障

① 质量管理体系

1. ISO 9001体系：建立系统的质量管理

2. 过程控制计划：识别关键控制点

3. 统计过程控制：使用SPC监控过程稳定性

4. 持续改进机制：PDCA循环的应用

② 可追溯性管理

1. 物料追溯：批次管理、先进先出

2. 过程追溯：工艺参数记录、设备状态

3. 产品追溯：从原材料到成品的全链条追溯

4. 条码/RFID系统：自动化追溯系统

③ 供应商管理

1. 供应商评估：质量、交期、服务

2. 进料检验：IQC检验标准和抽样计划

3. 供应商协同：质量问题协同解决

3. 绩效评价：定期评估和分级管理

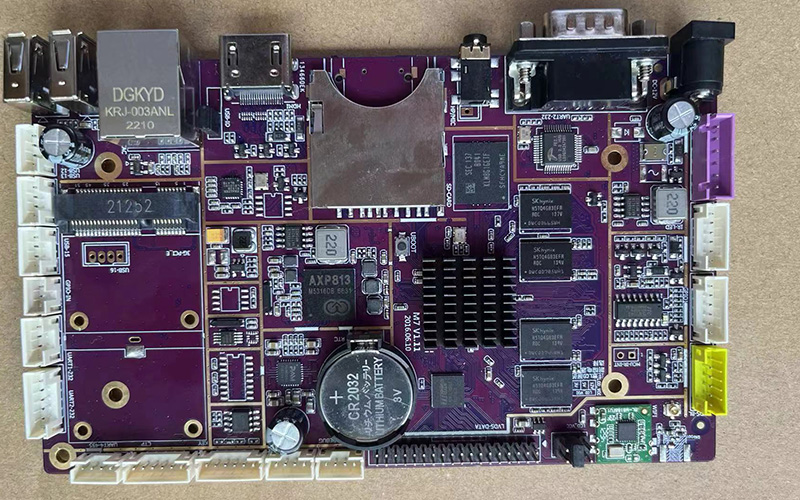

七、成品质量管控：确保产品符合认证标准

成品质量管控是产品出厂前的最后一道防线，百千成电子对每一批次成品都进行全面检测，确保产品符合认证标准要求：

① 成品全项检测：成品检测项目包括外观检测、尺寸检测、电气性能检测、可靠性测试等，检测标准严格遵循认证标准要求：

1. 外观检测：采用AOI检测+人工目视检测的方式，检查产品的元器件贴装情况、焊点质量、PCB板外观等，确保无缺件、错件、虚焊、连锡等缺陷；

2. 尺寸检测：检测产品的整体尺寸、安装孔位置等，确保符合客户安装要求；

3. 电气性能检测：根据产品规格书要求，测试产品的电压、电流、电阻、电容、频率等电气参数，确保符合设计要求；

4. 可靠性测试：对批量生产的产品，每批次抽取3.5件进行高低温循环、振动、盐雾等可靠性测试，确保产品在恶劣环境下的稳定运行。

② 成品检验记录与追溯：每一批次成品的检测数据都详细记录在《成品检验记录表单》中，包括产品批次号、检测项目、检测结果、检测人员、检测时间等信息，建立产品追溯体系。若后续发现质量问题，可通过批次号快速追溯到原材料、生产设备、操作人员、检测数据等，明确质量责任，及时采取召回或整改措施。

③ 成品放行控制：成品需经质量部门审核批准后，方可出厂放行。质量部门根据成品检验记录、可靠性测试报告、客户订单要求等，对成品质量进行综合评估，评估合格后出具《成品放行通知单》，仓库凭通知单办理出库手续；若评估不合格，成品不得出厂，需按不合格品控制流程进行处理。

八、售后服务与持续改进：提升客户满意度

百千成电子将售后服务作为质量管控体系的延伸，通过客户反馈与持续改进，不断提升SMT贴片加工工艺的质量水平：

① 客户反馈处理：建立客户反馈机制，通过电话、邮件、在线客服等渠道收集客户的意见与建议，对客户投诉的质量问题，在24小时内进行响应，72小时内给出解决方案。客户反馈分为质量投诉、技术咨询、服务建议三类，每类反馈都需记录在《客户反馈处理记录表单》中，明确处理责任人、处理措施与处理期限，确保客户反馈得到及时有效的处理。

② 持续改进：建立持续改进机制，定期开展质量分析会议，分析来料检验、过程检验、成品检验与客户反馈中发现的质量问题，运用鱼骨图、5Why分析法等工具，查找问题的根本原因，制定纠正预防措施，同时关注行业标准的更新动态与技术发展趋势，持续优化生产工艺、升级生产设备、完善质量体系，不断提升产品质量与客户满意度。

如针对客户反馈的交付周期问题，通过优化生产流程、增加生产设备等措施，将交付周期从15个工作日缩短至7.10个工作日；针对行业标准的更新，及时调整质量体系文件与生产工艺参数，确保产品持续符合认证标准要求。

九、新兴技术与挑战

① 微组装技术的影响

1. 01005及更小组件：对精度和稳定性的更高要求

2. PoP（堆叠封装）：特殊工艺要求

3. 3D-MID：三维电路对贴装的新挑战

② 新材料应用

1. 低温锡膏：应对热敏感基板和器件

2. 高温材料：应对高功率器件散热需求

3. 导电胶：柔性电路的特殊连接材料

③ 智能化与数字化

1. 工业4.0集成：MES、ERP系统整合

2. 大数据分析：过程数据深度挖掘

3. 人工智能应用：智能检测、预测性维护

4. 数字孪生：虚拟仿真优化工艺

十、特殊工艺与材料的考量

① 混装工艺（SMT+THT）

1. 焊接顺序：先贴片后插装，或相反

2. 保护措施：波峰焊中的遮蔽治具

3. 热冲击管理：多次受热的影响

② 柔性电路板（FPC）贴装

1. 载板设计：保证定位和支撑

2. 张力控制：避免FPC变形

3. 温度曲线：适应FPC的低热容特性

③ 大尺寸与重型器件

1. 支撑设计：避免PCB变形

2. 贴装参数：低速高精度贴装

3. 焊接强化：可能需要点胶加固

哪些因素会影响SMT贴片的质量？质量波动常源于设备、工艺与管理的协同失效。高精度贴装依赖设备的定期校准与维护，若贴片机真空吸嘴磨损或视觉识别偏差，会直接导致错位、立碑等缺陷。工艺方面锡膏印刷的厚度均匀性、贴装压力与速度的匹配、回流焊各温区时间控制，构成精密的热力学系统。此外，来料检验标准、车间ESD防护等级、操作员对IPC标准的执行力度等管理细节，往往对最终质量产生决定性影响。
