SMT超大尺寸贴片加工，是应对高端电子设备制造需求的关键工艺，它突破了传统贴装产线的尺寸限制，通过对长边超500mm的大型PCB板进行高精度、高效率的组件贴装与焊接，实现了整板功能的高度集成。这项技术不仅能减少模块间连接、提升信号完整性，更能显著优化整体结构，是驱动工业控制、医疗影像及大屏显示等领域产品创新的核心技术，对提升最终产品的可靠性与性能至关重要，本文是SMT超大尺寸贴片加工工艺优势与行业的应用指南

一、超大尺寸SMT加工的工艺特点

1. 区别于常规SMT的关键技术

超大尺寸加工需突破以下技术瓶颈：

1.1 多轨道动态校准系统：采用视觉定位与激光测距复合技术，补偿大板翘曲导致的贴装偏差（精度可达±25μm）

1.2 分段式回流焊设计：通过独立温区控制，避免大尺寸PCB因热膨胀系数差异引发的焊接缺陷

1.3 分布式贴装头架构：如双头异步贴装系统可提升30%以上生产效率

2. 核心设备选型标准

3. 与常规PCBA加工的对比优势

3.1 集成度提升：单板可整合多个功能模块，减少接插件使用（如车载中控板可减少15%连接线）

3.2 成本优化：相比多板拼接方案，物料成本降低8-12%

SMT超大尺寸贴片加工作为高端PCBA加工的重要分支，通过创新的设备架构与工艺控制手段，成功解决了大尺寸电子组件的制造难题。企业在实施过程中需重点关注板材选型、热管理设计和过程监控三大核心环节。

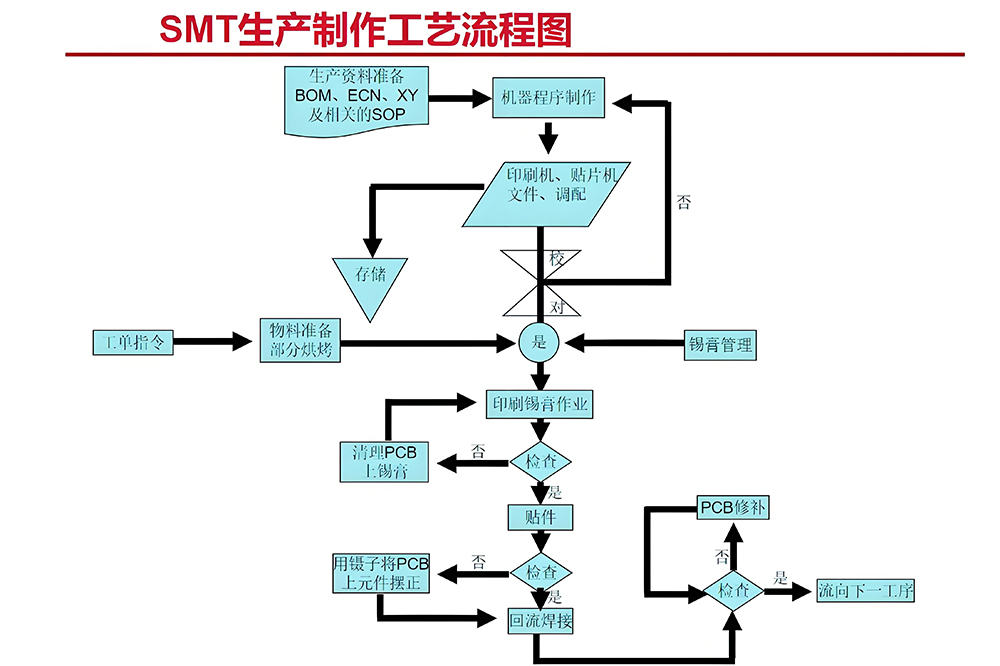

二、精细化工艺流程与关键控制点

一次成功的SMT超大尺寸贴片加工，依赖于对每个工艺环节的极致把控。

1. 来料与预处理工程：

1.1 PCB检验：除常规的电性能与外观检查外，需重点进行平整度测量，记录初始翘曲数据。

1.2 烘烤除湿：大尺寸PCB和吸湿性强的IC（如QFP）必须进行严格的低温长时间烘烤（如125°C， 4-8小时），防止回流时产生爆板或“ popcorn ”效应。

2. 锡膏印刷：

2.1 锡膏选择中高活性的免清洗Type 4或Type 5粉，以获得更好的印刷成型性和塌落阻抗。

2.2 采用阶梯钢网或局部加厚设计，以满足大功率元件（如MOSFET）的锡量需求与精密芯片（如0.4mm pitch BGA）的防桥连要求。

3. 精密元件贴装：

3.1 贴装顺序遵循“先高后低，先大后小，先密后疏”原则。对于超重元件（>30g），需评估点胶加固的必要性。

3.2 异形元件与连接器需制作专用吸嘴或夹具，并调试最优的贴装压力与速度。

4. 回流焊接：

4.1 严格控制升温速率（通常1.0-2.0°C/s），在预热区给予充分时间使板卡整体均温。

4.2 针对无铅工艺（峰值温度约235-245°C），液相线以上时间（TAL）需精确控制，在确保焊点质量的同时，尽量减少对PCB和元件的热应力冲击。

5. 检测与测试：

5.1 在线检测（AOI）：配置大尺寸、高分辨率3D AOI，对焊点进行全检。算法需能适应因板卡轻微变形带来的图像差异。

5.2 X-Ray检测：针对底部阵列元件（BGA、LGA、QFN）的隐藏焊点，X-Ray设备需具备倾斜观测和断面扫描功能，以检测空洞、桥连和润湿不良。

5.3 功能测试（FCT）与边界扫描（JTAG）：在PCBA加工的最后阶段，必须开发与之匹配的大型测试治具，实现电源、信号和系统的全面验证。

三、五大行业应用场景

1. 工业控制系统

1.1典型产品：PLC控制主板、HMI人机界面

1.2 技术要点：需通过3D SPI检测确保BGA器件，在振动环境下的焊接可靠性

2. 医疗影像设备，案例数据：CT扫描仪主控板（板尺寸580×420mm）采用分段回流焊后，虚焊率从1.2%降至0.3%

3. 新能源领域：光伏逆变器功率模块采用超大尺寸加工后，散热性能提升20%

4. 轨道交通：满足EN50155标准，针对振动环境特别优化焊点形态

5. 商用显示设备：86英寸LED拼接屏驱动板实现≤0.1mm的拼缝精度

SMT超大尺寸贴片加工通常指，针对长度或宽度超过460mm（18英寸）的PCB板进行的表面贴装工艺。这类加工广泛应用于高端服务器、大型通信设备、工业控制主机板、新能源功率模块及大型显示屏驱动板等领域。体可靠性，是高端PCBA加工能力的标志。

四、核心技术难点与突破路径

超大尺寸板卡的加工贯穿设计、制造与测试全流程，主要难点集中于以下几个方面：

1. PCB板变形与应力控制：大尺寸板材在回流焊高温下更易发生翘曲，变形量可能超出贴装精度公差。解决方案包括：

1.1 材料优选：采用高Tg（玻璃化转变温度）材料、对称叠层设计的覆铜板，或在核心层使用金属基板。

1.2 工艺补偿：在工程设计阶段，根据板材特性与热曲线模拟数据，进行预变形补偿设计。

1.3 治具辅助：使用耐高温合成石或铝合金载具（Carrier）在回流过程中提供支撑，并需精确计算载具热容对工艺窗口的影响。

2. 印刷与贴装精度全域一致性：大尺寸导致板卡边缘与中心的定位基准（Fiducial Mark）距离拉远，对设备的视觉系统、运动系统和校准算法提出挑战。

2.1 印刷环节：需采用大尺寸、高刚性的不锈钢网板，并应用多点支撑和分段张力控制技术。全自动光学印刷机（AOI SPI）需具备，大视场扫描与多区域拼图功能。

2.2 贴装环节：贴片机需配备超长行程的龙门架或多工作头协同系统。采用“全局对位+局部校准”策略，即在板卡四角及中心设置多个基准点，贴装头在移动到不同区域时进行动态补偿，确保全域贴装精度（如±25μm @ 3 Sigma）的一致性。

3. 回流焊接的热场均匀性控制：超大板卡在回流炉中易出现横向与纵向温差，导致冷焊或元件过热。

3.1 设备改造：选用宽体多温区回流炉（通常需12个以上温区），并配备上下独立控制的加热模块与强力对流风扇。

3.2 工艺优化：必须进行炉温跟踪测试，在板卡的多个关键位置（特别是四角和中心）布置热电偶，绘制实际温度曲线，优化炉温设定，确保所有区域的热量曲线均满足所有元件（特别是大体积BGA、QFN）的工艺要求。

4. 传输与支撑系统：产线需改造以适应超大尺寸板卡的平稳传输，避免振动和下垂。这包括加宽的传送导轨、可编程升降的中央支撑系统以及同步控制系统。

五、SMT贴片加工适配大功率元件的常见误区澄清

与常规SMT贴片加工相比，超大尺寸加工不仅意味着物理尺寸的扩大，更代表着对整线工艺协调性、设备承载能力、热变形控制和精度一致性的极限考验。其核心价值在于实现更高程度的系统集成，减少板间连接器，提升信号完整性和设备整误区1：大功率元件只能采用插件工艺，SMT贴片加工无法满足散热需求

这是行业内最常见的误区。事实上高导热PCB基板（如铜基板、陶瓷基板）、高效散热方案（如底部填充胶、水冷散热）的应用，SMT贴片加工的散热能力已大幅提升，完全能够满足中大功率元件（甚至数百瓦功率元件）的散热需求。如前文案例所示，采用AlN陶瓷基板+水冷散热的SMT贴片加工方案，可将IGBT模块的结温控制在100℃以下，散热效果优于传统插件工艺。

误区2：SMT贴片加工的焊点机械强度不足，无法承受大功率元件的重量和振动

这种观点忽略了底部填充、点胶固定等强化技术的作用。传统SMT贴片加工仅依赖焊锡层固定元件，机械强度确实有限，但通过底部填充胶填充元件底部缝隙、侧面点胶固定、金属底座螺丝固定等组合方案，可使大功率元件的机械连接强度达到甚至超过插件工艺。如某工业电源企业的测试数据显示，采用底部填充+点胶固定的SMT贴片加工方案，大功率MOSFET的抗振动能力（10g加速度）较插件工艺提升50%。

误区3：SMT贴片加工仅适用于小型元件，大型大功率元件无法实现自动化贴装

这一误区源于对SMT设备技术升级的不了解。目前重载贴片机的负载能力已达到200g，能够满足大多数大型大功率元件（如封装尺寸60mm×60mm、重量100g以下）的自动贴装需求，同时贴片机的视觉识别系统和定位精度已大幅提升，即使是特殊封装的大型功率元件，也能实现精准贴装。对于极少数重量超过200g的定制化功率模块，可采用“人工辅助贴装+自动化焊接”的混合工艺，兼顾生产效率和可靠性。

误区4：SMT贴片加工的焊接可靠性低于插件工艺，易出现虚焊、焊点开裂

焊接可靠性的关键在于工艺设计和参数优化，而非工艺本身。SMT贴片加工通过精准控制焊膏印刷量、贴装压力、回流焊温度曲线，结合AOI、X-Ray检测技术，可实现焊点缺陷率低于0.5%，可靠性高于传统插件工艺（人工操作易导致虚焊、假焊）。此外底部填充胶的应用可有效吸收热应力，减少焊点开裂风险，进一步提升焊接可靠性。

六、生产过程中的七大质量控制节点

1. 来料检验阶段

1.1 重点检测PCB平整度（翘曲度≤0.75%）

1.2 元器件耐温特性测试（需承受260℃×10s）

2. 钢网设计规范， 厚度选择：0.1mm（常规元件）与0.15mm（大功率器件）阶梯式设计

3. 贴装工艺窗口

3.1 0402以下小元件：速度≤80%最大理论CPH

3.2 大型IC：需开启真空吸附防偏移功能

4. 焊接参数优化，推荐温度曲线：

4.1 预热区：1.5-3℃/s升至150-180℃

4.2 回流区：峰值245-250℃维持45-60s

5. AOI检测策略：大尺寸板需采用"棋盘式分区扫描"，单区检测时间控制在8s内

6. 功能测试方案： 开发模块化测试治具，支持并行检测

7. 可靠性验证：执行IST（Interconnect Stress Test）测试500次循环

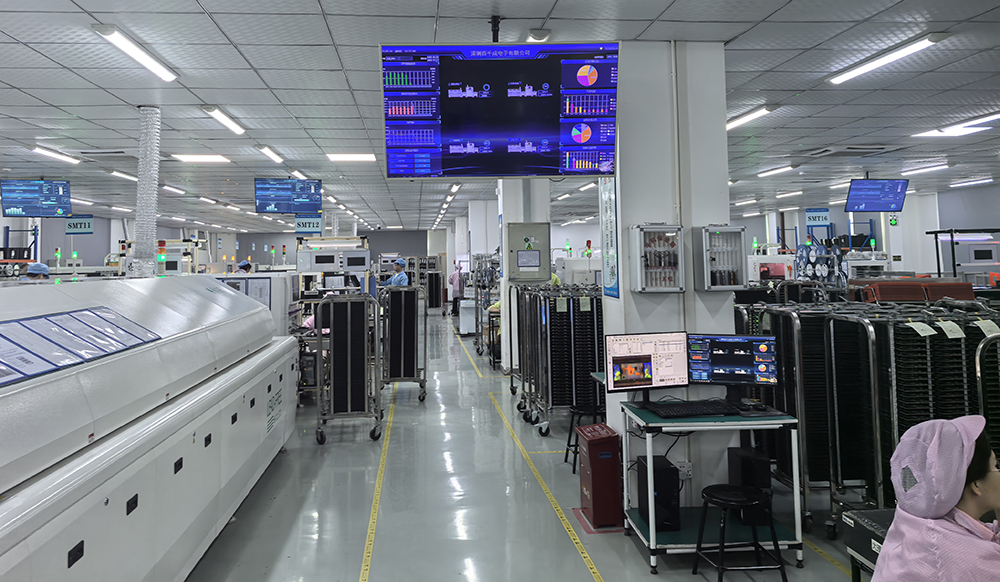

七、专用设备生态系统与产线规划

构建超大尺寸SMT产线是一项系统工程，关键设备选型决定产能与品质上限。

1. 贴片机：需选择工作面积可覆盖板卡尺寸的机型，如ASM的SIPLACE TX系列、FUJI的NXT-III系列宽体型等。关注其重复精度、最大负载和Multi-Star对齐相机系统的性能。

2. 回流焊炉：品牌如HELLER、REHM、BTU的宽体炉型是主流选择。重点关注其温区数量、加热长度、冷却效率和氮气消耗量（若采用氮气工艺）。

3. 传输与软件系统：产线MES（制造执行系统）需支持“大板-小板”的混编生产，并能管理载具ID，实现工艺参数与载具的绑定追溯。

八、质量管控体系与行业标准

超越常规的品控是SMT超大尺寸贴片加工成功的基石。企业应建立基于数据驱动的管控体系：

1. 统计过程控制（SPC）：对锡膏厚度、贴装精度、炉温曲线等关键参数进行实时监控与分析，预测并预防偏差。

2. 失效模式与影响分析（FMEA）：预先对可能发生的开焊、移位、元件损坏等失效模式进行评估，并在工艺中设置防错措施。

3. 标准遵循：除了通用的IPC-A-610（电子组装可接受性标准）和J-STD-001（焊接电气和电子组件要求）外，需特别关注IPC-6012对刚性PCB资格与性能的规范，以及客户特定的可靠性测试要求（如温循、振动、跌落测试）。

SMT超大尺寸贴片加工绝非简单地将设备等比例放大，而是一项融合了材料科学、精密机械、热力学管理与数字化质量控制的系统性工程，它代表了现代SMT贴片加工技术的巅峰水平，是满足高端电子设备高集成、高可靠需求的关键使能环节。成功的实践要求企业不仅投资于尖端设备，更需构建深厚的工艺知识库和严谨的工程化管理体系，从而在复杂的PCBA加工市场中占据技术制高点，赢得持续竞争力。

SMT超大尺寸贴片加工工艺优势与行业应用指南，选择专业的SMT超大尺寸贴片加工服务，能为企业带来显著的制造优势。它通过整合优化从板材选型、阶梯钢网设计到分布式视觉对位的全流程，有效克服了板材翘曲、热应力不均等共性挑战，从而保障了焊接良率与长期可靠性。这不仅缩短了产品开发周期，更通过提升单板集成度降低了后续组装复杂度与整体成本，是企业在高端电子制造领域构筑核心竞争力的关键一环。
