smt加工点数怎么算出来的?

时间:2023-11-18 来源:百千成 点击:620次

smt加工点数怎么算出来的?


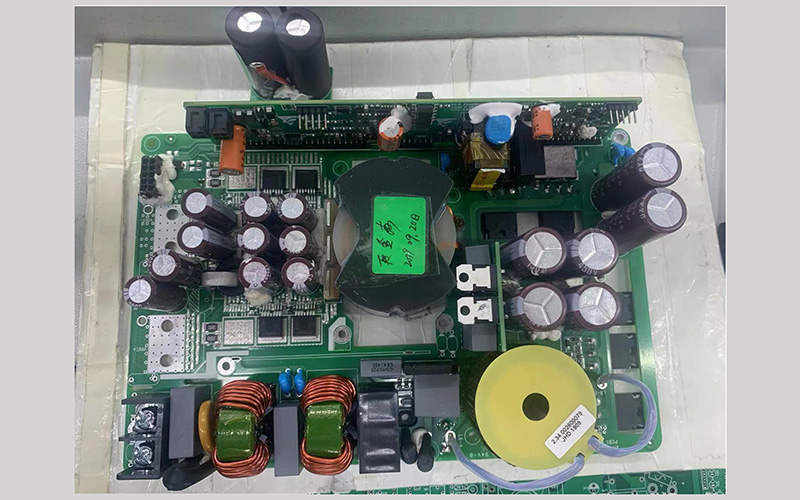

SMT加工点数是指在表面贴装技术生产过程中,需要对电子元器件进行贴片、焊接等操作的次数。计算SMT加工点数的方法有很多,因厂商和产品而异但大多数SMT贴片代加工厂商的标准SMT贴片点数计算方式如下:这里我们介绍一种简单的方法:


首先,我们需要了解SMT加工的基本流程:

1.印刷(Printing):在电路板上涂覆焊膏,为贴片元器件提供焊接材料,每块电路板需要印刷1次。

2.贴片(Pick and Place):将电子元器件准确地贴到印刷好的焊膏上,每块电路板需要贴片1次

3.回流焊(Reflow Soldering):通过加热使焊膏熔化,将电子元器件与电路板焊接在一起,每块电路板需要回流焊1次。

4.检查(Inspection):对焊接好的电路板进行检查,确保质量合格,每块电路板需要检查1次。


标准SMT贴片点数计算方式如下:

1.电容、电阻(0402-1210):它们的计算点数一般都是按照1点来计算。

2.电容、电阻(0402以下):一般按照2点来计算,由于它们的体积太小,在smt贴片加工过程中会出现抛料的现象。

3.二、三极管:其点数按照1.5来计算,由于该物料有方向性,因此在生产过程中需要注意它的方向。

4.钽电容、铝电解电容、电感:其点数按照2点来计算,这里有一点需要注意的是:如果元件体积较大的按4个点算。

5.SOP、QFP类芯片:3脚/计1点,该类元件的元件脚一般都是可以看到的。

6.QFN、BGA类芯片:2脚/计1点,看不到该类元件的元件脚。

7.排针座:3脚/计1点,该类元件最低计算3个点。


我们需要将这些操作次数相加,得到总的SMT加工点数。例如,如果一个工厂每天生产1000块电路板,那么每天的总SMT加工点数为:总SMT加工点数 = 印刷点数 + 贴片点数 + 回流焊点数 + 检查点数


最后,我们可以根据实际生产情况,对SMT加工点数进行调整。例如,如果某个步骤的操作效率较低,可以适当增加该步骤的操作次数,以提高整体生产效率。需要注意的是,计算SMT加工点数的方法因工厂和产品而异,以上方法仅供参考。在实际生产过程中,还需要根据具体情况进行调整和优化。


smt加工点数怎么算出来的?总之,计算SMT加工点数是提高生产效率和降低成本的重要手段。通过对每个步骤的操作次数进行统计和分析,可以有效地优化生产过程,提高产品质量和生产效率。同时,还可以为企业节省成本,提高竞争力。
