smt贴片加工生产线的设备基本配置方法有哪些？

smt贴片加工生产线的设备基本配置方法有哪些？

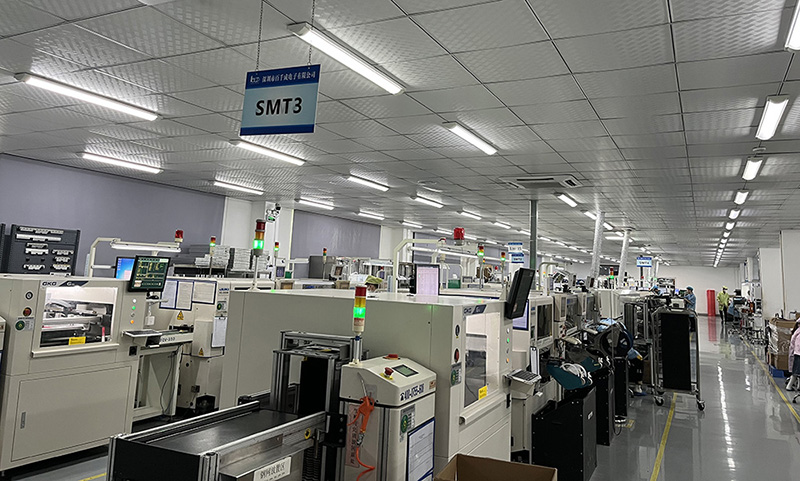

SMT贴片加工是现代电子制造行业中的一项基础工艺，它主要涉及将电子元器件精确地安装到印制电路板（PCB）上。一个典型的SMT生产线包括若干种不同的设备，它们按照特定的顺序和配置协同工作，以确保组件能够高效、准确地放置到电路板上。

以下是SMT贴片加工生产线的设备基本配置方法：

1. 贴片前的准备设备：

（1）贴片料架（Feeder）：用于装载并供给元器件，根据元器件的类型和尺寸选择合适的料架。

（2）PCB定位器（PCB Holder）：固定PCB板，确保其在贴片过程中位置准确。

2.贴片机（Pick and Place Machine）：

 高速/多功能贴片机：通常作为生产线中的主要机器，具备高速贴装能力和多功能性，能够处理各种大小和形状的元件。

3.印刷设备（Screen Printer）：

 锡膏印刷机：在PCB上通过使用钢网（Stencil）来印刷锡膏，为后续的焊接过程做准备。

4.检测设备：

（1）自动光学检查（AOI, Automated Optical Inspection）：在贴片后对PCB进行扫描，检测组件位置、极性和缺陷等。

（2）X射线检查设备**：用于检查PCB内部的焊接质量和元件下的焊点。

5. 回流焊炉（Reflow Oven）：

对贴装好的PCB进行加热，使锡膏熔化并焊接元件引脚与PCB焊盘。

6. 冷却系统：

位于回流焊炉之后，用于快速冷却经过高温焊接的PCB，避免因温度过高而损害元件或PCB。

7. 清洗设备：

用来去除生产过程中可能产生的杂质、助焊剂残留物等。

8.分板机（Depaneller）或切割机（Cutter）：

当多块PCB板连在一起时，需要使用分板机或者切割机将其分开。

9. 洗板机（Washing Machine）：

对PCB进行清洗，以去除任何残留的助焊剂或其他污染物。

10.功能测试设备：

完成贴片和焊接后的PCB需要进行功能测试，确保所有电路按预期工作。

11.包装设备：

对完成测试的PCB进行最终的包装，以便于运输或后续的组装流程。

在配置SMT生产线的时候，需要考虑以下因素：

1.生产需求：根据产品的复杂程度、批量大小以及生产效率要求选择合适的设备型号和数量。

2.设备的兼容性：确保生产线中的设备可以无缝衔接，数据通讯顺畅。

3.空间布局：合理规划生产线的空间布局，保证操作人员有足够的空间进行维护和操作。

4.工艺流程：制定合理的工艺流程，减少中间环节，提高生产效率。

5.质量控制：在关键节点设置质量检测设备，如AOI和X射线检查设备，确保产品质量。

6.成本控制：根据预算选择性价比最高的设备，同时考虑设备的耗能、维护成本等。

7.可扩展性：留有适当的空间和接口，以便未来升级或增加新设备。

总之，SMT贴片加工生产线的配置是一个复杂的过程，需要综合考虑产品特点、产量需求、设备性能和成本等多方面因素，通过精心规划和设计，才能建立一个既高效又经济的生产线。
