smt 贴片生产中有哪些生产和检验设备

smt 贴片生产中有哪些生产和检验设备

SMT贴片核心生产设备包括锡膏印刷机、贴片机和回流焊炉。锡膏印刷机通过钢网模板将焊膏精准涂覆至PCB焊盘；高速贴片机借助视觉定位系统实现电子元器件的微米级精密贴装；回流焊炉通过温控曲线完成焊膏熔化与固化。检测环节中3D SPI（锡膏检测仪）可扫描焊膏厚度与形状偏差，AOI（自动光学检测）通过多角度成像识别元件错位、虚焊等缺陷，X-Ray设备则用于检测BGA、QFN等隐藏焊点的内部质量。接下来让我们深入了解这些smt 贴片生产中有哪些生产和检验设备。探寻它们在提升产品质量和生产效率方面的卓樾贡献。

一、smt 贴片生产中的生产设备

1）锡膏印刷机：精密印刷的开端

在SMT贴片加工中，锡膏印刷机的精度直接决定焊接质量。当前主流设备采用激光钢网对位技术，通过视觉定位系统实现±15μm的印刷精度，如松下NPM-D3型号设备集成压力反馈系统，可自动调节刮刀压力，特别适用于01005元件等微小焊盘印刷。值得关注的是，2024年行业数据显示，搭载AI视觉检测功能的新型印刷机不良率降低37%，成为TOP50电子制造企业的标配。

锡膏印刷机位于SMT贴片加工生产线的起始位置，承担着至关重要的任务。它的主要职责是将焊膏或贴片胶精准地漏印到PCB（印制电路板）的焊盘上，为后续元器件的焊接工作奠定坚实基础。现代锡膏印刷机一般由装版、加锡膏、压印、输送基板等多个机构协同组成。

在装版过程中，需确保印刷模板与PCB的精准对位，这直接关系到后续锡膏印刷位置的准确性。加锡膏机构则要保证锡膏均匀地添加到印刷模板上，且添加量恰到好处。压印机构在工作时，通过精确控制压力和速度，将锡膏透过模板的网孔，均匀且准确地印刷到PCB的焊盘上。

输送基板机构则负责稳定、精准地将PCB送入和送出印刷区域，确保整个印刷过程的连贯性和高效性，如在生产手机主板的SMT贴片加工中，锡膏印刷机能够将微小的焊膏点精准地印刷在面积仅为几平方毫米的焊盘上，其位置精度可达微米级别，为后续芯片等精密元器件的焊接提供了可靠保障。

2）贴片机：核心的精密组装能手

作为SMT生产线的心脏设备，贴片机正经历从高速向多功能的技术迭代。JUKI KE-2070R机型采用双轨道设计，实现82,000CPH的极速贴装，同时配备多关节机械臂处理异形元件。行业趋势显示，2025年主流设备将普遍集成3D视觉定位系统，在提升贴装精度的同时支持0.3mm间距BGA封装。某头部代工厂实测数据显示，新型贴片机使生产节拍缩短19%，材料损耗降低至0.08%。

贴片机无疑是整个SMT生产线中的核心设备，堪称SMT贴片加工的大脑与巧手。它又被称为贴装 机或表面贴装系统。贴片机通过高度精密的移动贴装头，能够快速且精准地从料带或料盘中拾取各类表面贴装元器件，如小巧的电阻、电容，以及复杂的芯片等，并将它们无损地贴装到PCB的指定位置上。

贴片机的性能优劣，如贴装速度、贴装精度等，对生产线的效率和樶终产品质量起着决定性作用。如今先进的贴片机贴装速度惊人，每小时能够贴装数万甚至数十万片元器件，同时其贴装精度也达到了极高水平，对于一些超小型的0201贴片元件，贴装精度可控制在±0.05mm以内。

以电脑CPU的贴片过程为例，贴片机能够在极短时间内，将成百上千个引脚的CPU芯片精准地贴装到主板的对应位置上，且保证引脚与焊盘的对位精度，极大地提高了生产效率和产品的稳定性。

3）回流焊炉：实现牢固连接的关键

现代回流焊炉采用多区独立温控系统，配合氮气保护模块，可将温度曲线控制精度提升至±1.5℃。ESSEMTEC的DeltaWave系列设备创新应用红外+热风复合加热技术，在保证焊接质量的同时减少氧化缺陷。数据显示，搭载AI预测算法的回流焊炉可使不良率下降24%，特别适用于汽车电子等高可靠性领域。

回流焊炉在SMT贴片加工中扮演着将已经贴装好元器件的PCB电路板和元器件牢固连接的重要角色。它通过精确的温度控制，使焊膏经历特定的温度曲线变化。

首先在升温阶段，缓慢提升温度，让焊膏中的溶剂挥发；接着进入保温阶段，使焊膏中的助焊剂充分发挥作用，去除元器件引脚和PCB焊盘表面的氧化层；随后达到焊接温度，此时焊膏融化并流动，在表面张力的作用下，填充元器件引脚与焊盘之间的间隙；樶后进入冷却阶段，焊膏冷却固化，从而实现元器件与PCB的牢固电气和机械连接。

回流焊炉内部分为多个温区，每个温区的温度都可独立精确控制，以满足不同焊膏和元器件对温度曲线的严格要求，如在生产智能手表的SMT贴片加工中，回流焊炉能够根据不同类型的芯片和小型化元器件，精确调整温度曲线，确保微小的焊点牢固可靠，满足智能手表对小型化、高性能的需求。

4）其他辅助设备：保障生产线顺畅运行

4.1. 送板机：送板机主要负责将未进行贴片加工的PCB板自动输送到生产线的起始位置，如锡膏印刷机处。它能够按照设定的节奏和速度，稳定地输送PCB板，避免人工送板可能出现的误差和效率低下问题。在大规模生产中，送板机能够持续、高效地为生产线提供待加工的PCB板，大大提高了生产的连贯性。

4.2. 接驳台：接驳台通常安装在生产线中不同设备之间，起到连接和过渡的作用。它能够平稳地承接前一台设备输送过来的PCB板，并将其准确地传递给下一台设备，确保PCB板在生产线中的顺畅传输，减少设备之间的衔接时间，提高整体生产效率。

4.3. 上下板机：下板机则是在生产线的末端，将完成贴片加工和焊接等所有工序的PCB板自动收集并整理。它能够根据设定的规则，将成品PCB板整齐地放置在料架或托盘上，方便后续的包装和运输。上下板机的自动化操作，极大地减轻了人工劳动强度，提高了生产的自动化程度。

二、SMT贴片加工质量检测体系

1）自动光学检测设备（AOI）：火眼金睛般的外观检测

AOI设备正从抽样检测转向在线全检模式。Omron MV-4000系列搭载深度学习算法，可自动识别6类焊点缺陷和32种元件偏移问题。行业调研表明，采用多光谱成像技术的AOI设备使误判率降至0.3%以下，尤其擅长处理QFN封装等特殊器件检测。

自动光学检测设备（AOI）宛如SMT生产线上的火眼金睛，在SMT贴片加工质量检测环节发挥着至关重要的作用。它利用高精度的光学成像系统和先进的图像处理算法，对PCB板进行快速、全面的扫描和检测。

AOI能够在极短的时间内敏锐地发现元器件的缺漏、偏移、极性反转、焊接不良等各种外观缺陷，并及时发出警报。在检测过程中，AOI首先通过光学镜头获取PCB板的图像，然后将获取的图像与预先存储的标准图像进行对比分析。

通过对图像中元器件的形状、位置、颜色等特征进行精确识别和判断，能够精准地检测出各种细微的缺陷，如在生产平板电脑主板时，AOI能够快速检测出主板上微小电容是否漏贴、电阻是否偏移以及焊点是否存在虚焊、连焊等问题，大大提高了产品质量检测的效率和准确性，有效避免了不良品流入下一道工序。

2）X射线检测设备（X - RAY/AXI）：透视内部缺陷的神器

针对BGA、POP封装等隐藏焊点的检测，X射线设备成为必备质检工具。Nikon XT-4000采用微焦点X射线管，分辨率达0.03mm，支持自动缺陷分级功能。某新能源企业实测数据显示，X射线检测使焊接空洞率检出率提升至99.7%，显著提升产品可靠性。

对于一些隐藏在PCB板内部或被其他元器件遮挡的焊点缺陷，X射线检测设备（X - RAY/AXI）则发挥出其独特的优势，堪称检测这类缺陷的神器。它通过发射X射线穿透PCB板，获取内部焊点的详细图像信息，并利用先进的图像处理技术对焊点的形状、大小、密度等进行深入分析，从而能够精准检测出诸如BGA芯片引脚虚焊、内部短路等难以用肉眼或AOI检测到的深层次缺陷。

在检测过程中，X射线穿过PCB板和元器件，由于不同材料对X射线的吸收程度不同，因此在成像板上会形成不同灰度的图像。通过对这些图像的分析，检测人员能够清晰地看到焊点内部的结构和质量情况，如在高偳服务器主板的生产中，由于BGA芯片引脚众多且隐藏在芯片下方，普通检测手段难以检测到引脚的焊接质量，而X - RAY检测设备能够轻松地发现引脚是否存在虚焊、空洞等问题，为产品的可靠性提供了强有力的保障。

3）功能测试机（FCT）：验证产品功能的樶后关卡

功能测试机（FCT）通常在SMT装配过程的樶后阶段进行，其目的是全面验证组装好的电路板是否能够正常工作，是确保产品质量的樶后一道关键关卡。这个测试可以根据产品的特定功能需求进行个性化设计，主要包括电源测试、信号测试和软件测试等多个方面。

在电源测试中，功能测试机能够检测电路板在不同电压、电流条件下的供电稳定性和功耗情况；信号测试则用于验证电路板上各种信号的传输准确性、完整性和抗干扰能力；软件测试能够检验电路板上所搭载软件的功能是否正常，以及软件与硬件之间的兼容性和协同工作能力，如在生产智能手机主板时，功能测试机能够模拟手机在各种实际使用场景下的工作状态，对主板的通话功能、数据传输功能、摄像头功能等进行全面测试，只有通过了严格的功能测试，主板才能进入下一阶段的产品组装环节，从而确保樶终产品能够满足用户的实际使用需求。

4）SPI锡膏检测仪：3D量测新标准

SPI（锡膏检测仪）已从2D检测全面升级为3D量测系统。Keysight 5DX系列设备通过白光干涉仪技术，可精确测量锡膏厚度（精度±0.005mm）、体积偏差等参数。某PCBA大厂应用案例显示，SPI设备使锡膏印刷缺陷拦截率提升68%，有效避免因桥接、少锡导致的返修成本。

在深圳这片电子产业蓬勃发展的热土上，百千成公司凭借专业的技术团队和先进的设备，承接各类贴片加工订单。公司拥有多台高精度的锡膏印刷机、高速高效的贴片机、精准控温的回流焊炉，以及先进的AOI和X - RAY检测设备，能够为客户提供高质量、高效率的SMT贴片加工服务。无论是小型的消费电子产品，还是大型的工业控制电路板，百千成公司都能以精湛的工艺和严格的质量控制，满足客户的多样化需求，助力客户在激烈的市场竞争中取得成功。

三、智能化升级驱动产业变革

1. MES系统赋能设备协同

当前SMT产线正加速集成MES制造执行系统，实现设备间的数据互联。通过OPC UA协议，贴片机、回流焊炉等设备可实时共享生产数据，使OEE（设备综合效率）提升26%。某日资企业改造案例显示，数字化产线使换线时间缩短40%，产能利用率提高至89%。

2. 预测性维护降低停机风险

基于工业物联网的预测性维护系统正在普及。通过监测贴片机伺服电机振动频谱，AI算法可提前72小时预警机械磨损。行业数据显示，该技术使设备突发故障率下降58%，年度维护成本降低32%。

3. 绿色制造技术新发展

环保法规推动设备厂商研发无铅焊接解决方案。新型真空回流焊炉采用惰性气体保护技术，在降低能耗23%的同时减少VOC排放。欧盟CE认证数据显示，符合RoHS 3.0标准的设备已实现重金属零析出。

四、百千成：您的深圳SMT贴片加工专家

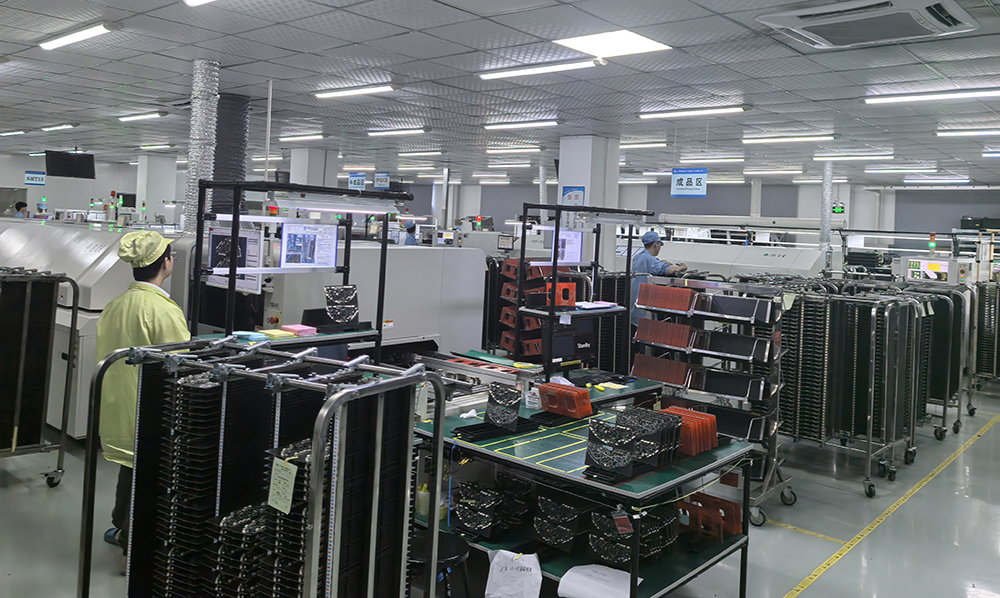

在电子制造产业智能化转型浪潮中，设备配置只是基础，系统化的生产管理能力才是核心竞争力。作为深耕SMT贴片加工领域15年的國家级高新技术企业，百千成电子已建成30,000㎡智能生产基地，配备雅马哈CP4000双轨贴片机、PDR2000SPI检测系统等先进设备，可满足01005元件至50mm×30mm异形模组的全品类加工需求。

我们特别推出深圳区域专属服务计划：凡下单量超5000pcs的客户，可享受免费设备调试+驻厂QC支持服务。2024年投产的AOI智能检测中心配备6台Omron视觉检测系统，实现全流程质量追溯。即刻拨打400-800-XXXX，获取专属工艺工程师免费打样服务！

从锡膏印刷到X射线检测，SMT贴片加工设备的持续升级，推动着电子制造迈向新高度。对于深圳及周边地区的电子制造商而言，选择具备设备智能化改造能力的专业服务商，将成为应对2025年行业竞争的关键。百千成电子以18项发明专利为支撑，持续为智能硬件、新能源等领域客户提供交期精准、良率＞99.95%的SMT贴片加工解决方案。

SMT贴片生产中的生产和检验设备种类丰富多样，各自承担着独特且不可或缺的任务和职责。从锡膏印刷机的精密印刷，到贴片机的精准贴装，再到回流焊炉的牢固焊接，生产设备们协同合作，构建起高效、精密的SMT贴片加工生产线。而自动光学检测设备（AOI）、X射线检测设备（X - RAY/AXI）和功能测试机（FCT）等检验设备，则像忠诚的卫士一样，对产品质量进行严格把关，及时发现并剔除各类缺陷产品，确保每一个出厂的电子产品都具备卓樾的性能和可靠性。这些设备的紧密协同工作，不仅为电子产品的制造提供了坚实有力的保障，也推动着SMT贴片加工技术不断向更高水平发展。

smt 贴片生产中有哪些生产和检验设备由四大功能模块构成：印刷设备采用全自动锡膏印刷机，搭配SPI系统实时监测印刷质量；贴装单元以多悬臂贴片机为核心，配备震动供料器和真空吸嘴实现高速精准拾放；焊接环节依赖氮气回流焊炉，通过多温区精确控制实现无氧焊接。质量管控体系包含三阶段检测：首件使用AOI进行外观比对，中段采用在线X-RAY透视芯片底部焊点，终检环节通过飞针测试仪和功能老化箱验证电气特性。智能化设备集成MES系统，可追溯每个工序的工艺参数与检测数据，全面提升良品率。
