电子smt贴片加工需要哪些设备？

电子smt贴片加工需要哪些设备？

现代SMT产线设备配置需覆盖印刷、贴装、焊接、检测四大环节。全自动锡膏印刷机配备CCD对位系统，确保微米级印刷精度；多悬臂贴片机采用飞达供料器，可同时处理0201至QFN等多种封装元件；氮气回流焊炉通过惰性气体环境减少氧化，提升BGA等精密器件良率。X-RAY检测设备应对隐藏焊点缺陷，炉温测试仪实时监控温度曲线。为提升效率还需配置自动上下板机、AGV物流车及MES系统，实现智能化生产管理。那么电子smt贴片加工需要哪些设备？这背后又隐藏着怎样的技术奥秘与产业逻辑？让我们一同深入探寻。

总结电子smt贴片加工需要哪些设备？

SMT贴片加工的核心设备包括三大类及配套系统：

1. 核心加工设备

1.1 锡膏印刷机：通过钢网精准涂覆锡膏至PCB焊盘，影响焊接质量；配备视觉系统保障定位精度。

1.2 贴片机：高速高精度贴装元件（如芯片、电阻、电容），采用飞达供料器和视觉定位技术。

1.3 回流焊炉：通过温控曲线熔化锡膏完成焊接，需精准控制预热、熔融、冷却阶段；氮气环境可提升精密器件良率。

2. 检测设备

2.1 SPI锡膏检测仪：监控印刷厚度与均匀性。

2.2 AOI光学检测仪：筛查焊点缺陷及元件贴装偏差。

2.3 X-RAY检测仪：透视检测BGA等隐藏焊点质量。

2.4 炉温测试仪：实时跟踪焊接温度曲线。

3. 辅助与配套系统

3.1 接驳台：自动化衔接各工序，提升产线效率。

3.2 上下板机/AGV物流车：实现物料智能流转。

3.3 MES系统：数字化管理生产流程与数据。

3.4 辅助工具：钢网清洗机、锡膏搅拌机、防静电设备等保障稳定性。

简言之：SMT产线以印刷、贴装、焊接为核心，辅以检测与自动化系统，形成闭环生产链条，兼顾精度、效率与品控。下面是电子smt贴片加工需要哪些设备的详细情况！

一、印刷设备：SMT 贴片加工的奠基者

电子 SMT 贴片加工的首要步骤便是印刷锡膏，这一过程需要精准且可靠的印刷设备。印刷设备犹如一位技艺精湛的画家，负责在电路板上均匀、准确地绘制出锡膏的图案，为后续元器件的贴装奠定基础。

常见的印刷设备主要有钢网印刷机。钢网印刷机通过钢网作为模板，将锡膏精确地漏印在电路板的特定位置上。其工作原理看似简单，实则蕴含着诸多技术细节，如钢网的孔壁光滑度、厚度以及与电路板的间隙等参数，都直接影响着锡膏的印刷质量。如果钢网孔壁不光滑，可能会导致锡膏残留，影响元器件的贴装精度；而钢网与电路板的间隙过大或过小，则会使锡膏印刷的厚度不均匀，进而影响焊接效果。

在实际应用中，为了保证印刷的高精度，印刷设备通常配备了先进的视觉识别系统。该系统能够精确识别电路板的Mark点（定位基准点），从而确保锡膏印刷的位置准确性，同时印刷设备的刮刀压力、速度以及角度等参数也可以进行精确调控。刮刀压力过大，可能会导致锡膏被挤压过度，造成印刷厚度不均匀；压力过小，则可能无法将锡膏完整地漏印在电路板上。刮刀的速度和角度同样会对印刷效果产生影响，合适的速度和角度能够保证锡膏的滚动和填充效果，使印刷的锡膏平整、饱满。

此外印刷设备的清洁维护也是至关重要的。在印刷过程中，锡膏可能会残留在钢网和刮刀上，如果不及时清理，会影响下一次印刷的质量，因此定期对钢网和刮刀进行清洗，保持印刷设备的干净整洁，是确保电子 SMT 贴片加工质量的重要措施之一。

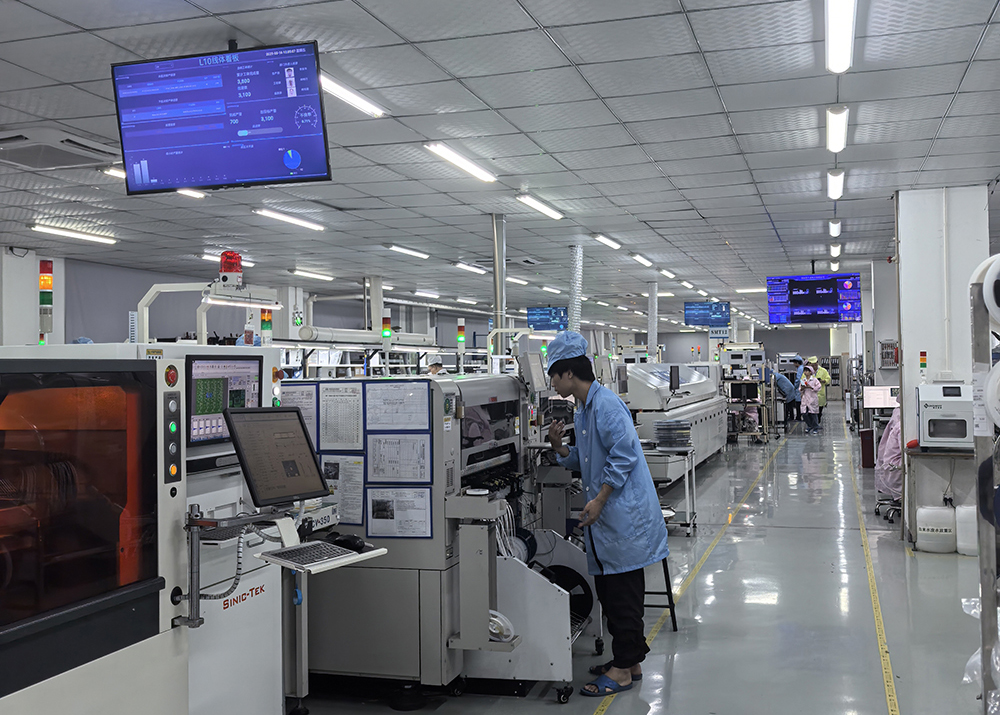

二、贴片设备：SMT 贴片加工的核心工匠

如果说印刷设备是电子 SMT 贴片加工的奠基者，那么贴片设备无疑是整个加工过程的核心工匠。贴片设备的主要任务是将各种微小的电子元器件按照预先设计的电路图，准确无误地贴装到电路板上。这一过程需要极高的精度和速度，以满足现代电子设备生产的需求。

贴片设备主要分为贴片机和贴标机。贴片机是电子 SMT 贴片加工中樶为关键的设备之一，它能够快速、准确地将芯片、电容、电阻等元器件贴装到电路板上。贴片机的工作原理基于先进的机械臂技术和视觉识别系统。机械臂可以精确地移动到料盘上的指定位置，吸取元器件，然后按照电路图的设计，将其贴装到电路板的相应位置上。而视觉识别系统则负责对元器件的位置、方向进行识别和校正，确保贴装的准确性。

贴片机的性能指标主要包括贴装精度、贴装速度和稳定性。贴装精度是指元器件贴装位置与设计位置的偏差程度，一般来说，高精度的贴片机能够将元器件贴装在误差极小的范围内，满足对精度要求极高的电子产品生产需求。贴装速度则直接影响到生产效率，在现代大规模生产中，高速贴片机能够在短时间内完成大量元器件的贴装工作，提高生产效率。稳定性则是贴片机可靠运行的保障，只有稳定的贴片机才能保证在长时间的生产过程中，始终保持高质量的贴装效果。

除了贴片机，贴标机在电子 SMT 贴片加工中也发挥着重要作用。贴标机主要用于在电路板或元器件上粘贴标签，标注元器件的型号、批次等信息，以便于后续的生产管理和质量追溯。虽然贴标机的工作相对简单，但它同样是电子 SMT 贴片加工中不可或缺的一部分。

三、焊接设备：SMT 贴片加工的热力融合剂

在电子元器件贴装完成后，接下来就需要进行焊接操作，将元器件牢固地固定在电路板上。这一过程需要借助焊接设备，而焊接设备就像是电子 SMT 贴片加工的热力融合剂，通过高温作用，使锡膏熔化，从而将元器件与电路板焊接在一起。

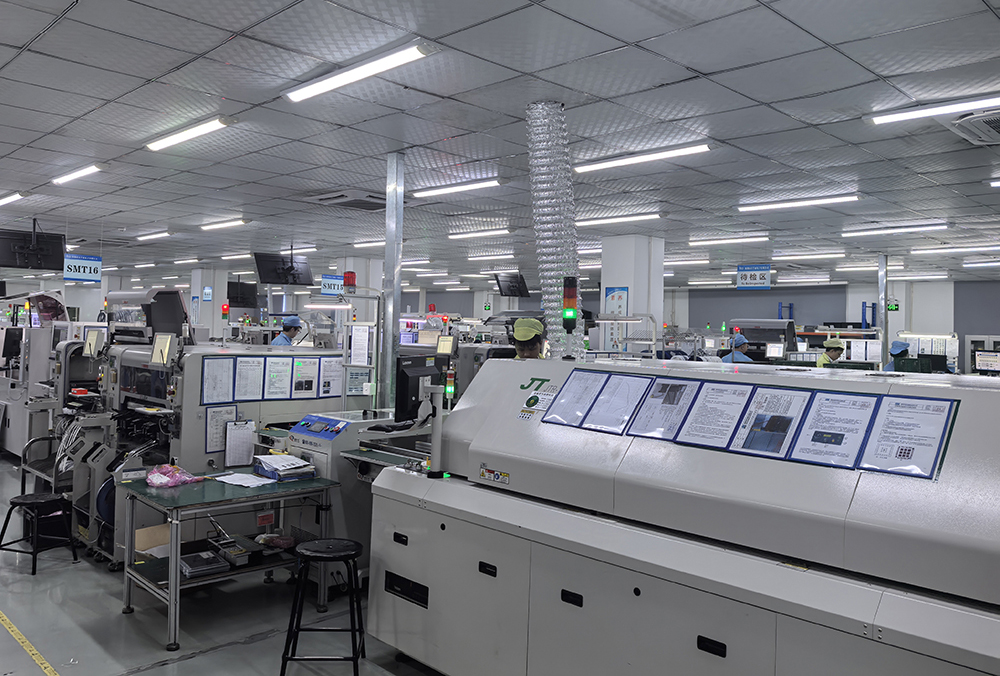

常见的焊接设备主要有回流焊炉和波峰焊机。回流焊炉是一种对表面贴装元器件进行焊接的设备，它通过高温热风循环，使电路板上的锡膏熔化，冷却后形成牢固的焊点。回流焊炉的工作原理是将电路板放置在传送带上，经过预热区、保温区、焊接区和冷却区等不同的温度区域。在预热区，电路板逐渐升温，使锡膏中的溶剂挥发，防止焊接过程中出现气泡；保温区则使电路板温度均匀分布，为焊接做好准备；焊接区是温度樶高的区域，锡膏在此区域内熔化，形成焊点；冷却区则使电路板迅速冷却，固化焊点，提高焊接质量。

波峰焊机则主要用于焊接插件元器件。它通过将熔化的焊锡形成特定形状的波峰，使电路板在经过波峰时，引脚与波峰接触，从而实现焊接。波峰焊机的焊接效果直接影响到插件元器件的连接可靠性，因此对其焊接参数的设置和控制要求较高，如波峰的高度、宽度、速度以及锡液的温度等参数都需要根据不同的电路板和元器件进行精确调整。

无论是回流焊炉还是波峰焊机，焊接质量都是至关重要的。焊接不良可能会导致焊点虚焊、短路等问题，严重影响电子产品的性能和可靠性，因此在电子 SMT 贴片加工过程中，需要对焊接设备进行严格的调试和维护，确保焊接参数的稳定性和准确性，同时还需要对焊接后的产品进行严格的检测，及时发现和排除焊接缺陷。

四、检测设备：SMT 贴片加工的品质守护者

在电子 SMT 贴片加工的各个工序完成后，为了保证产品质量，需要借助检测设备对产品进行全面的检测。检测设备就像是电子 SMT 贴片加工的品质守护者，能够及时发现产品中的缺陷和问题，确保只有合格的产品才能进入下一道工序或流向市场。

检测设备主要包括自动光学检测（AOI）设备、X-射线检测（X-Ray Inspection）设备和在线测试（ICT）设备等。AOI设备通过高清摄像头对电路板进行拍照，然后利用图像处理软件对照片进行分析，检测电路板上的元器件是否贴装正确、有无缺失、焊点是否良好等。AOI设备具有检测速度快、精度高的优点，能够在短时间内对大量的电路板进行检测，有效提高生产效率。

X-射线检测设备则主要用于检测电路板内部的焊接质量，如BGA（球栅阵列封装）芯片等元器件的焊点是否存在空洞、虚焊等问题。由于X-射线具有较强的穿透能力，能够穿透电路板表面，直接观察到内部焊点的情况，因此对于一些难以通过外观检测发现的焊接缺陷，X-射线检测设备具有独特的优势。

在线测试设备（ICT）则是通过向电路板上的元器件施加一定的电流和电压，检测元器件的电气性能是否符合要求。ICT设备能够检测出元器件的开路、短路、漏电等问题，确保电路板的电气连接正确无误。与AOI和X-射线检测设备不同的是，ICT设备主要侧重于电气性能的检测，能够发现一些潜在的电路故障。

除了以上几种常见的检测设备外，还有一些其他的检测手段，如功能测试、老化测试等。功能测试是对电子产品的各项功能进行测试，确保产品能够正常工作；老化测试则是通过模拟产品在长时间使用过程中的环境条件，检测产品的可靠性和稳定性。这些检测手段相互配合，共同构成了电子 SMT 贴片加工的完善检测体系，为产品质量提供了坚实的保障。

五、辅助设备：SMT 贴片加工的得力助手

除了上述主要的设备外，电子 SMT 贴片加工还需要一系列辅助设备的支持，这些辅助设备就像是电子 SMT 贴片加工的得力助手，虽然它们不直接参与核心的加工工序，但却在整个生产过程中发挥着不可或缺的作用。

例如，烘箱是电子 SMT 贴片加工中常用的辅助设备之一。烘箱主要用于对电子元器件进行干燥处理，去除元器件中的水分，防止在焊接过程中出现气泡等缺陷。在一些潮湿的环境中，电子元器件容易吸收空气中的水分，如果不进行干燥处理，在焊接时水分会受热蒸发，导致焊点出现空洞、虚焊等问题。烘箱通过加热和通风的方式，将元器件中的水分排出，保证元器件的干燥度，从而提高焊接质量。

另外冰箱在电子 SMT 贴片加工中也有其独特的用途。对于一些对温度敏感的电子元器件，如某些特殊的芯片、传感器等，需要在低温环境下保存。冰箱可以为这些元器件提供一个稳定的低温环境，防止其在常温下因受热而影响性能。在使用时，再将元器件从冰箱中取出，恢复到室温后进行贴装，这样可以确保元器件的性能稳定，减少因温度变化而导致的故障。

此外还有一些其他辅助设备，如送料器、吸嘴清洗机、防静电设备等。送料器负责将元器件按照规定的顺序和方式输送到贴片机中，确保贴片工作的顺利进行；吸嘴清洗机用于清洗贴片机的吸嘴，防止吸嘴堵塞而影响元器件的吸取和贴装；防静电设备则是为了防止在电子 SMT 贴片加工过程中因静电而损坏电子元器件，通过消除静电，保证生产环境的安全和稳定。

六、设备选型与维护：SMT 贴片加工的成功关键

在了解了电子 SMT 贴片加工所需的各种设备后，设备的选型和维护也是决定加工质量和效率的关键因素。对于设备选型来说，需要综合考虑多个方面的因素。首先，要根据生产的产品类型和规模来选择合适的设备。如果是生产高精度、高密度的电子产品，如高偳手机、电脑主板等，就需要选择精度高、速度快的贴片机和先进的检测设备；而对于一些批量生产的普通电子产品，则可以根据实际情况选择性价比较高的设备。

其次，要考虑设备的兼容性和可扩展性。在电子 SMT 贴片加工过程中，可能会涉及到多种不同的元器件和电路板，因此设备需要具备良好的兼容性，能够适应各种不同的生产需求。同时企业的发展和生产规模的扩大，设备的可扩展性也很重要，以便在未来能够方便地进行升级和改造。

此外设备的售后服务也是选型时需要考虑的重要因素之一。优质的售后服务可以确保设备在使用过程中出现问题时能够得到及时的解决，减少因设备故障而导致的生产延误，因此在选择设备时，要选择那些具有良好口碑和售后服务体系的品牌和厂家。

在设备维护方面，建立完善的设备维护管理制度是必不可少的。定期对设备进行维护保养，包括清洁、润滑、检查等工作，可以及时发现设备的潜在问题，延长设备的使用寿命，同时要对设备的运行数据进行记录和分析，通过对数据的分析，可以了解设备的运行状态和性能变化趋势，提前采取预防措施，避免设备故障的发生。

对于关键设备，如贴片机、回流焊炉等，还需要配备专业的技术人员进行操作和维护。这些技术人员需要具备丰富的经验和专业知识，能够熟练掌握设备的操作方法和维修技能，确保设备的正常运行。

七、SMT 贴片加工设备的发展

一是智能化趋势：未来的电子 SMT 贴片加工设备将更加智能化，具备更强的自我诊断和自我学习能力，如设备能够自动检测自身的故障并进行预警，同时还可以根据生产过程中的数据反馈，自动调整设备的参数，以实现樶佳的生产效果。智能化的设备不仅可以提高生产效率和质量，还可以降低人工成本和人为因素对生产的影响。

二是高精度、高速度趋势：电子产品向小型化、高性能化方向发展，对电子 SMT 贴片加工的精度和速度要求也越来越高。未来的贴片机将具备更高的贴装精度和更快的贴装速度，能够满足对微小元器件和高密度电路的贴装需求，同时焊接设备也将不断提高焊接精度和速度，以适应高效生产的要求。

三是绿色环保趋势：在全球环保意识日益增强的背景下，电子 SMT 贴片加工设备也将朝着绿色环保方向发展。未来的设备将更加注重节能减排，采用更加环保的材料和工艺，减少对环境的污染，如在焊接过程中，研发更加环保的无铅焊料和助焊剂，降低焊接过程中的有害物质排放；同时优化设备的能源利用效率，减少能源消耗。

四是集成化趋势。为了进一步提高生产效率和简化生产流程，未来的电子 SMT 贴片加工设备将更加集成化，如将印刷、贴片、焊接等工序集成在同一台设备上，实现一站式生产，减少中间环节的物料搬运和等待时间，提高生产效率和产品质量。电子 SMT 贴片加工设备的发展趋势将朝着智能化、高精度高速度、绿色环保和集成化方向不断迈进，这将为电子行业的发展提供更加强有力的支持。

八、案例分析：百千成公司在 SMT 贴片加工领域的卓樾实践

在电子 SMT 贴片加工领域，有许多优秀的企业凭借着先进的设备和精湛的技术，在市场竞争中脱颖而出，其中百千成公司就是一家在 SMT 贴片加工方面具有丰富经验和强大实力的企业，尤其在深圳地区的贴片加工市场中占据着重要的地位。

百千成公司自成立以来，始终专注于电子 SMT 贴片加工业务，不断引进国内外先进的生产设备和技术，建立了一套完善的生产加工体系。在设备选型方面，百千成公司严格按照高标准进行筛选，选用了具有世界領先水平的印刷设备、贴片设备、焊接设备和检测设备，如其贴片机采用了先进的视觉识别系统和高精度的运动控制系统，能够实现对微小元器件的快速、准确贴装，贴装精度达到了行业内的頂尖水平。

在生产过程中，百千成公司注重每一个细节，严格控制生产质量。从锡膏印刷开始，就通过精确的钢网设计和严格的工艺参数控制，确保锡膏印刷的质量稳定可靠。在贴片工序中，专业的操作人员严格按照操作规程进行操作，同时借助先进的检测设备对贴片质量进行实时监测，及时发现并纠正可能出现的问题。焊接环节更是百千成公司的强项，其回流焊炉和波峰焊机均采用了先进的温控技术和焊接工艺，能够保证焊接质量的良好一致性。

除了先进的设备和严格的质量控制体系外，百千成公司还拥有一支高素质的专业团队。团队成员包括经验丰富的工程师、技术员和管理人员，他们具备扎实的专业知识和丰富的实践经验，能够为客户提供全方位的技术支持和解决方案。无论是面对简单的电子产品加工需求，还是复杂的高偳电子产品研发项目，百千成公司都能够凭借其专业的团队和先进的设备，为客户提供优质、高效的服务。

凭借在电子 SMT 贴片加工领域的卓樾表现，百千成公司赢得了众多客户的信赖和好评。其客户涵盖了电子行业的各个领域，包括通信、计算机、消费电子、汽车电子等。在这些客户的合作项目中，百千成公司始终保持着高质量的交付标准和良好的服务态度，为客户创造了巨大的价值，如在某知名通信设备的生产项目中，百千成公司凭借其先进的设备和精湛的技术，成功完成了大量高精度、高密度电路板的 SMT 贴片加工任务，为该通信设备的按时上市提供了有力保障。在汽车电子领域，百千成公司也积极参与多个车型的电子控制系统生产，其严格的质量控制体系和可靠的产品质量，满足了汽车行业对安全性和可靠性的极高要求。

电子 SMT 贴片加工作为现代电子制造业的核心环节，其所涉及的设备种类繁多、技术复杂。从印刷设备的基础铺垫，到贴片设备的核心运作，再到焊接设备的热力融合、检测设备的品质把控以及辅助设备的协同支持，每一个环节都紧密相连、缺一不可。而设备的选型与维护以及把握设备的发展趋势，更是关乎电子 SMT 贴片加工企业的生死存亡和长远发展。

在这个竞争激烈的市场环境中，像百千成公司这样在电子 SMT 贴片加工领域深耕细作、不断进取的企业，无疑为行业树立了榜样。其先进的设备、严格的质量控制、专业的团队以及对客户需求的深刻理解，使其在深圳乃至全国的贴片加工市场中都具有强大的竞争力。

如果您正在寻找一家可靠的深圳贴片加工合作伙伴，百千成公司无疑是您的理想之选。相信在未来的发展中，电子技术的不断创新和市场需求的持续增长，电子 SMT 贴片加工行业将迎来更加广阔的发展前景，而那些能够紧跟时代步伐、不断提升自身实力的企业，必将在这场激烈的市场竞争中立于不败之地。

电子smt贴片加工需要哪些设备？SMT贴片加工的核心设备包括锡膏印刷机、贴片机和回流焊炉三大核心设备。锡膏印刷机通过钢网精准将锡膏涂覆至PCB焊盘，直接影响焊接质量；高速贴片机搭载视觉定位系统，以微米级精度将电子元件贴装至指定位置，芯片电阻电容等均可高效处理；回流焊炉通过温控曲线熔化锡膏完成焊接，需精确控制预热、熔融和冷却阶段，此外配套设备如AOI光学检测仪用于焊点质量筛查，SPI锡膏检测仪监控印刷厚度，接驳台实现产线自动化衔接，共同构成完整的SMT生产线。
