SMT贴片加工erp系统：智能制造时代的生产管理解决方案

SMT贴片加工erp系统：智能制造时代的生产管理解决方案

SMT贴片加工ERP系统集成了生产计划、物料控制与质量追溯三大核心模块，为电子制造企业提供了全方位的数字化管理方案。该系统能够精准管控从元器件入库到成品出库的每一个环节，特别在优化PCBA加工流程中，通过SMT贴片加工erp系统：智能制造时代的生产管理解决方案，实现实时数据协同，大幅减少了换线时间与物料损耗。

一、SMT贴片加工的行业痛点与ERP的解决逻辑

1. SMT/PCBA加工的特殊性

1.1 高复杂度：涉及物料种类多（如电阻、电容、IC等），BOM层级深。

1.2 精度要求高：贴片精度达微米级，需实时监控工艺参数。

1.3 订单碎片化：小批量、多品种趋势明显，排产难度大。

2. 传统管理模式的瓶颈

2.1 人工排产效率低，设备利用率不足60%。

2.2 物料追溯依赖纸质记录，出错率高。

2.3 质量数据分散，无法实现SPC（统计过程控制）。

3. ERP系统的核心价值

通过生产计划智能排程、物料全生命周期追踪和质量闭环管理，ERP可帮助SMT企业实现：

3.1 生产效率提升20%-30%

3.2 物料损耗降低15%以上

3.3 客户交货准时率超95%

二、SMT贴片加工ERP的核心功能模块

1. 智能化生产计划管理

1.1 动态排程引擎：基于设备能力、物料库存、交货期自动生成最优生产计划。

1.2 插单模拟：评估紧急订单对现有计划的影响，减少停机时间。

2. 精细化物料控制

2.1 贴片元件库管理：建立封装规格、替代料关系数据库。

2.2 缺料预警：实时比对BOM与库存，提前触发采购流程。

3. 质量追溯体系

3.1 工艺参数绑定：将钢网厚度、回流焊温度等数据与工单关联。

3.2 AOI检测集成：自动抓取不良品数据并反馈至ERP分析模块。

4. 设备与成本管理

4.1 OEE（设备综合效率）分析：统计设备停机、换线时间损耗。

4.2 成本核算细化：精确到每块PCBA的物料、人工、能耗成本。

三、突破SMT贴片加工大功率元件应用瓶颈的解决方案

1. 散热优化方案：材料选择与结构设计

在材料选择方面，核心是提升PCB基板的导热性能。建议优先采用高导热系数的PCB基板，替代传统FR-4基板。常见的高导热PCB基板包括：铝基板）、铜基板、陶瓷基板。其中铝基板成本适中、加工工艺成熟，适用于中低功率的大功率元件；铜基板和陶瓷基板导热性能更优，适用于高功率、高热密度的元件。

同时焊锡材料的选择也至关重要。应选用导热系数高、熔点适宜的焊锡膏，如SAC305（Sn-3.0Ag-0.5Cu）无铅焊锡膏，其导热系数为50 W/(m·K)，远高于传统Sn-Pb焊锡膏（导热系数38 W/(m·K)），且熔点为217℃，适配大多数大功率元件的焊接温度要求。此外可在焊锡膏中添加少量纳米导热颗粒（如石墨烯、碳纳米管），进一步提升焊锡层的导热效率。

在结构设计方面，需优化PCB板的散热布局和元件排列。一是在PCB板上为大功率元件设计专属的散热 pad（铜皮区域），散热 pad 的面积应不小于元件底部焊接面的1.2倍，且散热 pad 需与PCB板的接地层或电源层相连，形成大面积散热网络；二是采用开窗设计，在大功率元件对应的PCB板背面开窗，露出散热 pad，便于后续安装散热片或导热垫；三是合理排列元件，避免大功率元件集中布局，确保元件之间预留足够的散热间距（通常不小于5mm），防止热量相互叠加。

在散热辅助方面，可采用“被动散热+主动散热”的组合方案。被动散热主要包括安装散热片、导热垫、散热外壳等，如在大功率元件表面粘贴导热垫，再将散热片通过螺丝固定在PCB板上，导热垫的导热系数应≥3 W/(m·K)，确保热量从元件快速传导至散热片；主动散热则适用于高热密度场景（如热密度≥300 W/cm²），可采用小型风扇、热管、水冷系统等，强制带走元件产生的热量，如在新能源汽车的IGBT功率模块中，采用热管+水冷的散热方案，可将元件结温控制在100℃以下，满足长期工作需求。

2. 焊接可靠性提升：焊料选型、工艺参数优化与检测技术

在焊料选型方面，除了选择高导热系数的焊锡膏，还需根据大功率元件的封装材料、工作温度，选择适配的焊锡合金成分，如对于陶瓷封装的大功率元件，其表面可焊性较差，应选用含银量较高的焊锡膏（如SAC405，Sn-4.0Ag-0.5Cu），银元素可提升焊锡的润湿性，确保焊点与陶瓷表面充分结合；对于工作温度较高（如150℃以上）的大功率元件，应选用高温焊锡膏（如Sn-5Sb，熔点240℃），避免焊锡层在高温下软化、失效。

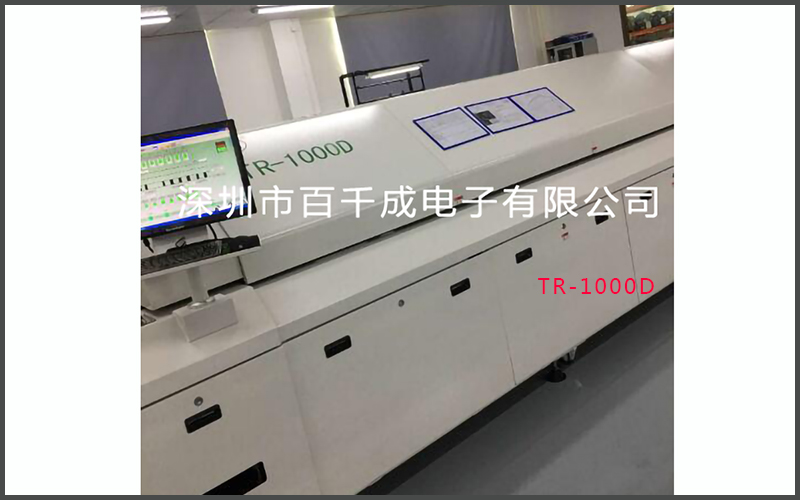

在工艺参数优化方面，核心是定制专属的回流焊温度曲线。大功率元件的回流焊温度曲线需满足，缓慢升温-充分保温-快速焊接-平稳冷却的原则，具体参数需根据元件封装类型、焊锡膏特性、PCB基板材质进行调整：

① 预热区：温度从室温升至150-170℃，升温速率控制在1-2℃/s，避免升温过快导致元件封装开裂或PCB板变形；

② 保温区：温度维持在150-170℃，保温时间60-90s，目的是让焊锡膏中的助焊剂充分挥发，同时使元件和PCB板的温度均匀一致，减少温度差带来的热应力；

③ 回流区：温度快速升至焊锡膏的熔点以上（如SAC305焊锡膏的回流温度为235-245℃），峰值温度维持时间20-40s，确保焊锡层充分熔融、润湿；

④ 冷却区：温度从峰值温度降至室温，冷却速率控制在2-3℃/s，快速冷却可形成晶粒更细小的焊点组织，提升焊点的机械强度和可靠性。

此外焊膏印刷参数的优化也关键，对于大焊盘的大功率元件，钢网的开孔尺寸应比PCB焊盘尺寸略大（通常大5-10%），开孔厚度为0.15-0.2mm，确保焊膏印刷量充足；印刷速度控制在20-30mm/s，印刷压力为0.1-0.2MPa，避免因印刷速度过快或压力过大导致焊膏漏印、偏移。

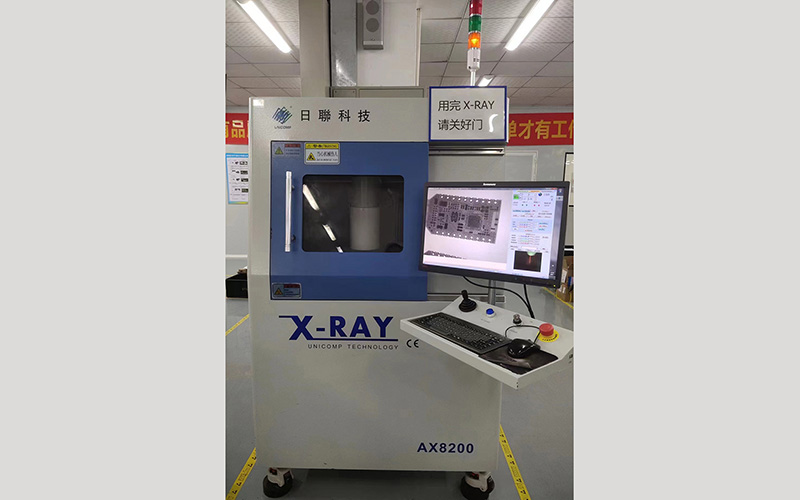

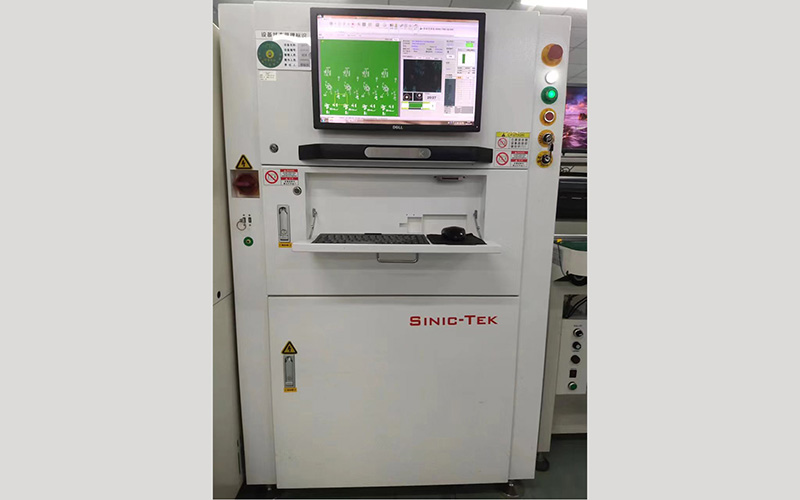

在检测技术升级方面，需构建“AOI检测+X-Ray检测+可靠性测试”的三级检测体系。AOI检测主要用于检测元件贴装偏移、焊膏印刷缺陷；X-Ray检测则用于检测焊点内部缺陷，尤其适用于无外露引脚的大功率元件；可靠性测试包括热循环测试、振动测试、高温老化测试，通过模拟大功率元件的实际工作环境，验证焊点的长期可靠性，如热循环测试可采用-40℃至125℃的温度循环，循环次数1000次，测试后通过X-Ray检测焊点是否存在裂纹，确保产品在长期使用中不会出现焊接失效。

3. 机械强度强化：底部填充、点胶固定与封装优化

底部填充技术是提升焊点机械强度的核心方案。底部填充胶（Underfill）是一种用于SMT贴片加工的液态环氧树脂，通过点胶设备将其注入大功率元件底部与PCB板之间的缝隙，然后经过固化处理，形成牢固的机械连接结构。底部填充胶的热膨胀系数与焊锡层、PCB基板相近，可有效吸收热胀冷缩带来的应力，防止焊点开裂；同时底部填充胶还能提升元件与PCB板的连接强度，抵御振动、冲击等机械应力。

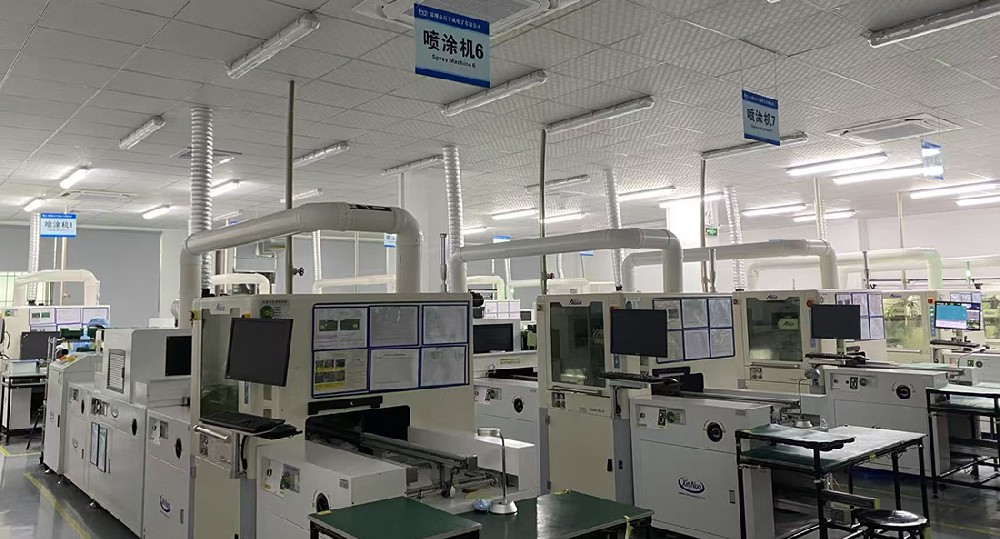

点胶固定适用于重量较大的大功率元件。在元件贴装、回流焊完成后，通过点胶设备在元件侧面与PCB板之间涂抹导热胶或结构胶，胶量控制在0.1-0.2ml/点，通常设置2-4个点胶位置，然后经过固化处理，形成额外的机械固定支撑。导热胶不仅能提升机械强度，还能辅助散热；结构胶则侧重于机械固定，强度更高，如对于重量为80g的IGBT模块，采用点胶固定后，其抗振动能力可提升60%，在10g加速度的振动测试中，焊点无开裂现象。

封装优化方面，建议优先选择具有增强机械结构的大功率元件封装，如选择带有金属底座的表面贴装式功率元件，金属底座不仅能提升散热性能，还能通过螺丝固定在PCB板或散热片上，进一步强化机械固定；对于定制化的大功率模块，可在封装设计中增加定位销或卡扣结构，与PCB板的定位孔配合，提升贴装精度和机械稳定性。

4. 工艺兼容性升级：设备配置与封装标准化

① 贴装设备：对于重量≥50g的大功率元件，选用重载贴片机，其负载能力可达100-200g，能够满足大型功率元件的自动贴装需求；同时配备高精度力矩控制模块，避免贴装压力过大导致元件封装损坏或PCB板变形。

② 焊膏印刷设备：对于超大尺寸封装的大功率元件，选用高精度丝网印刷机（如DEK Horizon 03iX），配备CCD视觉定位系统和自动钢网清洗功能，确保焊膏印刷的均匀性和精度；定制特殊钢网（如阶梯钢网、激光切割钢网），根据元件焊盘的形状和尺寸，精准设计钢网开孔，解决焊膏印刷不均的问题。

③ 检测设备：配置高分辨率X-Ray检测设备（如Nordson DAGE X3000），其检测精度可达0.1μm，能够清晰观察焊点内部的空洞、裂纹等缺陷；对于颜色较深的大功率元件，升级AOI设备的视觉系统，采用红外照明+高清CCD相机的组合，提升元件和焊点的识别准确率。

在封装标准化方面，建议企业在产品设计阶段，优先选用符合SMT工艺要求的标准化大功率元件封装，避免采用定制化封装。目前行业内已形成一系列成熟的，表面贴装式大功率元件封装标准，如：

① 功率MOSFET：DFN、TO-252、TO-263、TO-277封装；

② IGBT模块：EconoPACK™、MiniSKiiP™、PrimePACK™表面贴装系列；

③ 大功率LED：COB、3535、5050、7070表面贴装封装；

④ 高压电容：MLCC、铝电解电容的表面贴装系列。

选用这些标准化封装的大功率元件，可直接适配现有SMT生产线的设备和工艺，无需额外调整，大幅提升生产效率和兼容性。若因产品需求必须采用定制化封装的大功率元件，需提前与元件供应商、SMT设备供应商沟通，明确封装尺寸、重量、可焊性等参数，共同优化封装设计和工艺方案，确保与SMT贴片加工的兼容性。

四、SMT贴片加工ERP选型指南

1. 行业适配性评估

1.1 优先选择具备电子制造业的ERP厂商，如深圳百千成。

1.2 验证系统是否支持IPC标准的BOM管理和JIS供料模式。

2. 技术架构要求

2.1 云端部署：支持多工厂数据协同。

2.2 低代码平台：便于自定义贴片工艺校验规则。

3. 生态集成能力

3.1 与MES系统无缝对接，实现工单到设备的指令直通。

3.2 开放API支持SPI、贴片机数据采集。

五、ERP实施关键步骤与避坑指南

1. 实施路径规划

第一阶段：基础数据治理（物料编码标准化、工艺路线梳理）。

第二阶段：核心模块上线（计划、物料、质量）。

第三阶段：扩展应用（BI分析、移动端审批）。

2. 常见风险与对策

2.1 数据迁移失败：建议先进行沙盘模拟测试。

2.2 员工抵触：通过SMT模拟实训系统降低学习成本。

3. 持续优化机制

3.1 每月召开ERP-KPI复盘会，聚焦计划达成率、库存周转率等指标。

六、ERP与智能制造的深度融合

1. AI预测性维护：通过ERP分析设备历史数据，提前预警贴片机故障。

2. 数字孪生应用：在ERP中构建虚拟产线，优化PCBA加工流程。

3. 绿色制造：ERP碳足迹模块追踪SMT车间的能耗与排放。

SMT贴片加工erp系统：智能制造时代的生产管理解决方案，SMT贴片加工环节因其物料繁杂、工艺精密，传统管理常面临排产混乱与物料追溯困难等痛点。SMT贴片加工ERP系统应运而生，它通过智能化排程与全流程物料追踪，有效解决了生产计划与执行脱节的问题，显著提升了设备利用率和订单交付准时率，是PCBA加工企业实现精益生产的核心工具。
