SMT贴片加工电源板插件工艺，从BOM校验、钢网制作到锡膏印刷，SMT环节以微米级精度完成芯片、电阻等小元件贴装；回流焊后，插件工艺接过“接力棒”，通过AI插件机将电容、端子等直插器件精准插入通孔，每一步都像精密齿轮咬合，缺一不可。每一个smt贴片加工电源板插件工艺流程细节都很重要。

一、核心工序详解：SMT贴片加工的艺术之旅

1. 锡膏印刷——毫厘不爽的第壹笔

锡膏印刷的质量决定了后续能否形成良好的焊点。针对电源板常见的大面积接地平面和精细走线并存的情况，我们总结了以下技巧：

① 刮刀角度与压力调节：硬质合金刮刀的角度设定为60°，软毛刷型刮刀则为45°，压力控制在3-5kg之间，既能保证锡膏均匀滚压，又不会损伤钢网表面。

② 脱模速度控制：分离速度过快会导致锡膏拉尖，过慢则易产生拖影。经验表明分离速度为0.8-1.2mm/s，可根据具体机型微调。

③ 自动光学检测（SPI）应用：每片板子印刷完毕后，立即进入SPI检测仪，重点监测锡膏体积、高度、偏移量三项指标。超出阈值的板子会被自动标记并剔除，避免流入下一工序造成更大损失。

④ 举个实例，某款LED驱动电源曾在批量生产中发现连续几块板子的输出电压偏低，经排查发现是由于主控IC下方的锡膏量不足导致虚焊。引入SPI在线监测后，此类问题的发生率降低了90%。可见，投资一台高质量的SPI设备，相当于雇了一个不知疲倦的质量守门员。

2. 锡膏的选择与特性：锡膏是SMT贴片加工中实现元件焊接的关键材料，它由焊锡粉、助焊剂以及一些添加剂混合而成。焊锡粉的颗粒大小、形状以及成分对锡膏的性能有着重要影响，不同尺寸和类型的元件往往需要，匹配相应特性的锡膏。

如对于小型的0201、0402等元件，需要使用颗粒更细的锡膏，以确保能够精确地印刷到微小的焊盘上；而对于较大尺寸的元件，可以选用颗粒稍大的锡膏。助焊剂在锡膏中起到至关重要的作用，它能够去除元件引脚和PCB焊盘表面的氧化物，降低焊锡的表面张力，促进焊锡在焊接过程中的润湿和扩散。

从而确保焊接的可靠性和质量，此外锡膏的粘度、触变性等特性也需要根据具体的印刷工艺和设备进行选择和调整，以保证锡膏在印刷过程中能够顺利地从丝网模板的开口中挤出，并均匀地印刷到PCB焊盘上，且在印刷后能够保持稳定的形状和位置，不会出现塌陷、流淌等现象。

3. 印刷设备与工艺参数：锡膏印刷通常采用丝网印刷的方式，印刷设备主要包括丝网印刷机、丝网模板以及印刷工作台等。在印刷前，首先要将PCB准确安装在专用的印刷工作台上，并通过定位Pin与丝网模板进行精准对位，确保丝网模板上的开口与PCB焊盘完全重合。

丝网模板上预先开设有与PCB焊盘相对应的开口，开口的尺寸和形状与焊盘高度匹配，其制作精度直接影响锡膏印刷的质量。在印刷过程中，操作人员将适量的锡膏倒在丝网模板的一端，然后利用刮刀以一定的角度（一般为45° - 60°）和压力，沿着模板从一端刮向另一端，使锡膏通过模板的开口均匀地印刷到PCB的焊盘上。

印刷过程中，需严格控制多个工艺参数，如刮刀速度，一般控制在20 - 50mm/s，对于细间距元件的印刷，应选取较低的速度，以保证锡膏的填充效果；刮刀压力一般为5 - 10N，要根据锡膏的粘度、丝网模板的厚度以及PCB的材质等因素进行调整，确保锡膏能够充分地通过模板开口印刷到焊盘上。

同时又不会对PCB和模板造成损坏；锡膏量的控制也非常关键，要保证印刷到焊盘上的锡膏量适中，既不能过多导致短路等问题，也不能过少影响焊接质量，此外脱模速度一般控制在0.5 - 2mm/s，合适的脱模速度可以防止锡膏在脱模过程中出现拉尖、桥连等缺陷。印刷完成后，PCB需要经过一个短暂的晾干过程，使锡膏中的助焊剂成分能够充分挥发，同时让锡膏在焊盘上形成稳定的粘附状态，为后续的贴片工序做好准备。

4. 质量检测：锡膏印刷质量的好坏直接关系到后续元件焊接的效果，因此在印刷完成后咇须进行严格的质量检测。常用的检测方法是使用SPI（锡膏厚度检测仪）设备对锡膏印刷厚度进行检测，目标值一般为钢网厚度±15%。通过SPI检测，可以及时发现锡膏印刷过程中可能出现的桥连、少锡、多锡等14类缺陷。

一旦检测到问题，应立即停机对丝网模板进行清洁和维护，去除模板开口处残留的锡膏，调整印刷工艺参数，确保后续印刷的锡膏质量符合要求，同时也可以通过人工目检的方式，对PCB上锡膏的印刷情况进行初步观察，检查是否存在明显的漏印、偏移等问题，作为SPI检测的补充手段，以保证锡膏印刷质量的可靠性。

5. 高速贴片机的精准舞蹈

这是体现SMT贴片加工魅力的环节。面对密密麻麻的元件阵列，现代化贴片机犹如灵巧的舞者，在短时间内完成数千次精准定位。以下是我们的实战心得：

① 飞达配置策略：根据元件用量统计结果，将常用电阻电容分配到双通道高速头，稀有元件放在单通道头上；异形元件单独编组，避免频繁换料耽误时间。

② 吸嘴选型秘诀：直径φ4mm以下的微型元件使用陶瓷吸嘴，较大元件改用不锈钢吸嘴；对于扁平封装的SOIC，可选用带真空吸附功能的特制吸嘴，提高拾取成功率。

③ 贴装顺序规划：遵循“先低后高、先小后大”的原则，先贴装0402及以下的小元件，再逐步过渡到插件类元件。遇到跨接线桥接的情况，适当调整贴装顺序以避免干涉。

④ 值得一提的是，近年来兴起的模块化贴片方案值得借鉴。即将整个电源板划分为若干功能模块，分别在不同的贴片线上并行生产，樶后统一组装。这种方法特别适合多品种小批量订单，能有效缩短交期。

6. 元器件贴装

① 贴装设备与原理：元器件贴装工序主要依靠高速自动化的贴片机来完成。贴片机按照其工作原理可分为吸嘴式贴片机、夹持式贴片机等多种类型，其中吸嘴式贴片机应用樶为广泛。吸嘴式贴片机通过吸嘴吸取元件，其吸嘴的种类繁多，可适配不同尺寸和形状的元件。

如对于0402元件通常使用0.4mm的吸嘴。贴片机利用高精度的机械传动系统和视觉对位系统，实现元件的精准贴装。其核心部件包括贴装头、吸嘴、供料器、传送带以及视觉对位系统等。贴装头可同时安装多个吸嘴，能够快速地从供料器中吸取元件并将其贴装到PCB上。

供料器负责将各类电子元件，如芯片、电阻、电容、电感等，以有序的方式排列并供给贴片机吸取，常见的供料器类型有卷带式供料器、托盘式供料器、管式供料器等，不同类型的供料器适用于不同封装形式的元件。

视觉对位系统则是贴片机的“眼睛”，通过摄像头对PCB上的标记点和元件进行拍照识别，计算出元件与PCB之间的位置偏差，并实时调整贴片机的动作参数，确保元件能够高精度地贴装在预定位置上，目前主流设备的贴装精度已达±25μm@3σ水平。

② 贴装程序编制：在贴片开始前，需根据PCB的设计信息，如元件位置、类型、方向等，编制相应的贴片程序。贴片程序是贴片机运行的指令集，它详细规定了贴片机在贴片过程中的每一个动作，包括吸嘴从哪个供料器位置吸取何种元件，以怎样的路径和速度将元件贴装到PCB的哪个位置，及元件的贴装角度和压力等参数。

编制贴片程序需要操作人员具备丰富的经验和专业知识，熟悉各种元件的封装形式和贴装要求，同时要熟练掌握贴片机编程软件的操作方法。在编制过程中，要仔细核对PCB设计文件中的元件信息，确保程序的准确性。对于一些复杂的PCB板，可能还需要进行多次调试和优化，以提高贴片效率和质量，此外为了防止在贴片过程中出现元件贴错、漏贴等问题。

还可以在程序中设置一些检测和报警功能，如元件识别检测、贴装位置检测等，当出现异常情况时，贴片机能够及时停止运行并发出报警信号，提醒操作人员进行处理。

③ 贴装过程与质量控制：贴片机运行时，首先通过传送带将已完成锡膏印刷的PCB输送到贴片位置，然后贴片机的视觉对位系统对PCB上的标记点进行识别和对位，确定PCB的实际位置与方向，补偿在传输过程中可能出现的位置偏差。

接着贴装头上的吸嘴按照预设的贴片程序，依次从供料器中吸取相应的元件，并在吸取元件后再次利用视觉对位系统对元件进行精确识别与定位，确保元件的方向和位置与PCB上的设计要求完全一致。随后贴装头将元件快速、准确地贴装到PCB上的锡膏印刷区域，贴装压力一般控制在0.5 - 2N范围，避免对元件造成损伤。

在整个贴片过程中，操作人员需要密切关注贴片机的运行状态，及时处理可能出现的问题，如供料器缺料、吸嘴堵塞、元件吸取不良等，同时要对贴装后的PCB进行实时抽检，检查元件的贴装位置、方向以及是否缺失等情况，重点监控QFP（四方扁平封装）、BGA（球栅阵列封装）等精密器件的贴装偏移量，应控制在<焊盘宽度20%，确保贴片工序的准确性和质量。通过在贴片过程中实施严格的质量控制措施，可以有效降低产品的不良率，提高生产效率和产品质量。

7. 回流焊接——火候拿捏的终及考验

回流炉的温度曲线堪称SMT贴片加工的“生命线”。不同类型的锡膏有不同的熔融特性，咇须量身定制相应的温区设置。以无铅锡膏为例，典型的七温区设置如下表所示：

实际操作中还需借助测温仪实时监测炉温曲线，并与理论值对比修正，如冬季车间温度较低时，适当延长预热时间；夏季高温潮湿季节，则要加强冷却力度。另外，对于双面都有元件的电源板，第贰次回流时应翻转板材，并对第壹面采取局部屏蔽措施，防止已焊好的元件二次熔化。

8. AOI光学检测——吹毛求疵的眼睛

即便前面的工序做得再好，也不可能完全杜絶不良品。这时候就需要AOI（Auto Optical Inspection）系统大显身手。目前的AOI设备普遍具备彩色成像、多光谱照明等功能，能够识别出以下几种典型缺陷：

① 缺件/错位：通过模板比对发现缺失或偏移的元件；

② 墓碑效应：一端未沾锡导致的直立现象；

③ 桥接/短路：相邻焊点间的多余锡连接；

④ 空洞/裂纹：X射线透视下的隐藏缺陷。

为了提高检出率，我们会定期更新AOI的程序库，加入新的缺陷样本进行训练，同时安排经验丰富的技术人员复判可疑点，避免误判导致的过度维修。据统计经过严格校准的AOI系统，可以将漏检率控制在千分之三以下，远远超过人工目检的水平。

9. 回流焊接

① 回流焊接原理：回流焊接是SMT贴片加工中实现元件与PCB电气连接的关键工艺。其基本原理是利用热风循环或红外线辐射等方式对贴片后的PCB进行加热，使PCB上的锡膏在升温过程中经历预热、升温、回流、冷却等不同的温度阶段。

在预热阶段，温度通常设置在100℃ - 150℃，主要目的是使锡膏中的助焊剂成分充分挥发，同时对PCB和元件进行初步加热，减少后续升温过程中的热冲击。升温阶段，以适当的速率（一般为1 - 3℃/s）使温度上升，让锡膏逐渐达到熔化温度。

回流阶段，温度达到峰值，一般在217℃ - 250℃之间，具体取决于焊锡膏的成分和熔点，此时焊锡膏中的焊锡粉熔化形成液态焊锡，进而润湿元件引脚和PCB焊盘，在液态焊锡的表面张力作用下，实现良好的电气连接和机械固定。

冷却阶段，以一定的速率（一般<4℃/s）降低温度，使液态焊锡凝固，形成牢固的焊接点，完成元件与PCB的焊接过程。回流焊接过程中，精确的温度曲线控制是确保焊接质量的关键，不同类型的元件和PCB材料对温度曲线的要求有所差异，需要根据实际情况进行优化和调整。

② 回流焊炉设置与工艺参数控制：回流焊炉通常由多个加热区组成，每个加热区可独立控制温度和时间，以形成特定的温度曲线，满足不同元件和PCB材料的焊接要求。在进行回流焊接前，需要根据PCB的尺寸、元件类型、焊盘面积以及锡膏特性等因素，对回流焊炉的温度曲线进行精心设置和优化，一般预热区的时间和温度设置要确保助焊剂能够充分挥发。

同时使PCB和元件均匀受热，避免局部过热；升温速率应控制在合适范围内，过快的升温速率可能导致元件受损或PCB变形；回流峰值温度和时间要保证焊锡能够充分熔化并润湿焊盘和引脚，但又不能过高或过长，以免造成元件过热损坏或焊点氧化等问题，回流时间通常在30 - 120秒之间；冷却速率也不宜过快，防止焊接点产生内部应力和缺陷，此外对于一些高偳的回流焊炉。

还可以控制炉内的气氛，如采用氮气保护，减少焊接过程中的氧化现象，提高焊接质量。在生产过程中，要定期使用温度曲线测试仪对回流焊炉的实际温度分布进行验证，确保温度曲线符合设定要求，及时发现和调整因设备老化、锡膏批次差异等因素导致的温度偏差，保证回流焊接的稳定性和可靠性。

③ 焊接质量检测：经过回流焊接后的PCB需要进行严格的焊接质量检测，以确保焊点的质量和电气连接的可靠性。常用的检测方法包括目视检查、自动光学检测（AOI）、X射线检测等。目视检查主要由人工通过放大镜或显微镜对焊接点的外观进行观察，检查是否存在焊锡缺失、短路、虚焊、元件偏移等明显缺陷。

这种方法简单直观，但对于一些细微的缺陷可能难以发现。AOI则利用光学原理和图像处理技术，对PCB进行快速自动扫描，能够检测出焊锡量、焊接位置、元件极性等方面的异常，并且具有高精度、高效率的特点，可有效提高焊接质量检测的可靠性，能够检测出0.1mm的元件偏移。

对于一些隐藏在元件底部或内部的焊接点，如BGA器件的焊接情况，需要采用X射线检测技术，通过X射线穿透元件和PCB，形成内部结构的影像，从而对焊接点的质量进行准确评估，能够解析0.05mm的焊球缺陷。通过多种检测方法的结合使用，可以全面、准确地检测出回流焊接过程中出现的各种质量问题，及时采取措施进行返修和改进，确保电源板的质量符合要求。

10. 插件与波峰焊（如有需要）

① 插件工序：在一些电源板的生产中，除了SMT贴片元件外，还可能存在部分需要通过插件方式安装的元件，如较大功率的电感、变压器、连接器等。插件工序通常在SMT贴片加工和回流焊接之后进行。操作人员根据PCB上的插件孔位置和元件标识，将相应的插件元件准确插入到PCB的插件孔中。

在插件过程中，要注意元件的引脚长度，确保引脚能够顺利穿过插件孔并在焊接后有合适的长度进行修剪，同时要保证元件的插入方向正确，对于有极性的元件，如电解电容、二极管等，咇须严格按照极性标识进行插入，否则会导致元件损坏或电源板功能失效。

为提高插件效率和准确性，部分企业会引入半自动或全自动插件设备，这类设备通过机械臂和视觉定位系统，能够快速识别元件和插件孔位置，实现精准插件，尤其适用于批量生产场景。插件完成后，需对PCB进行初步检查，确保元件无漏插、错插、反插等问题，为后续波峰焊工序做好准备。

② 波峰焊工艺：当插件元件安装完成后，若需要对插件引脚进行焊接，通常会采用波峰焊工艺，这也是SMT贴片加工电源板生产中常见的辅助焊接方式。波峰焊设备主要由助焊剂喷涂系统、预热区、波峰焊接区和冷却区组成。首先PCB板通过传送带进入波峰焊设备，助焊剂喷涂系统会在PCB底面（插件引脚所在面）均匀喷涂一层助焊剂，其作用是去除引脚和插件孔表面的氧化物，提高焊锡的润湿性。

随后PCB进入预热区，在100℃ - 140℃的温度下进行预热，目的是让助焊剂充分挥发，避免焊接时产生气泡，同时减少PCB和元件因温度骤升而受到的热冲击。接下来，PCB进入波峰焊接区，该区域的焊锡槽内装有熔融状态的焊锡（通常为Sn - Pb合金或无铅焊锡），通过特殊的波峰发生器，使熔融焊锡形成特定形状的波峰（如双波峰、单波峰）。

当PCB经过波峰时，插件引脚和插件孔会与熔融焊锡充分接触，焊锡在助焊剂的作用下润湿引脚和孔壁，形成牢固的焊接点。焊接完成后，PCB进入冷却区，在冷空气或冷却风扇的作用下快速降温，使焊锡凝固，稳定焊接结构。波峰焊过程中，需严格控制焊锡温度（一般为240℃ - 260℃，无铅焊锡温度稍高）、PCB传输速度（通常为1.2 - 1.8m/min）以及波峰高度等参数，这些参数的合理性直接影响焊接质量，需根据插件元件类型和PCB特性进行精准调整。

③ 插件与波峰焊质量检测：波峰焊完成后，需对插件元件的焊接质量进行全面检测。首先通过人工目视检查，观察插件引脚的焊接情况，查看是否存在焊点虚焊、假焊、漏焊、短路、焊锡过多或过少等问题，同时检查元件是否有因焊接温度过高而出现的损坏现象。

对于一些引脚密集或不易观察的插件元件，可借助放大镜或显微镜进行细致检查，此外还可采用在线测试（ICT）设备对插件元件的电气性能进行检测，通过探针接触PCB上的测试点，检测插件元件的阻值、容值、电感量以及电路连通性等参数，判断元件是否正常工作以及焊接是否可靠。若发现焊接缺陷，如虚焊、短路等，需及时进行返修处理，确保插件元件的焊接质量符合SMT贴片加工电源板的生产要求。

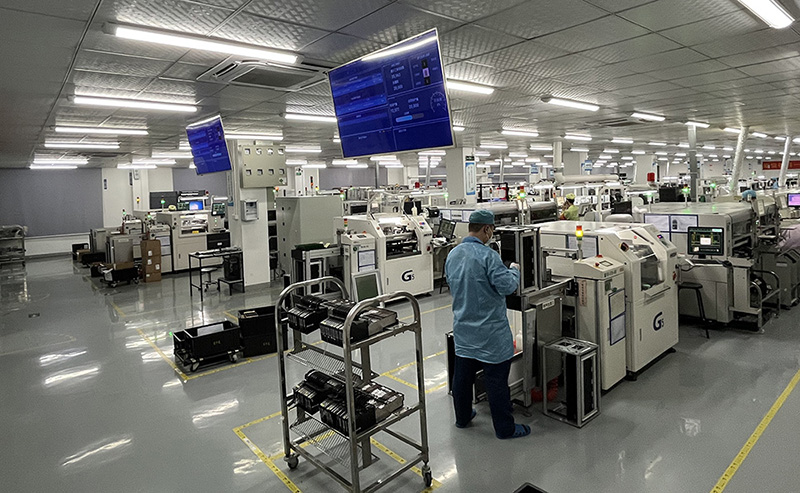

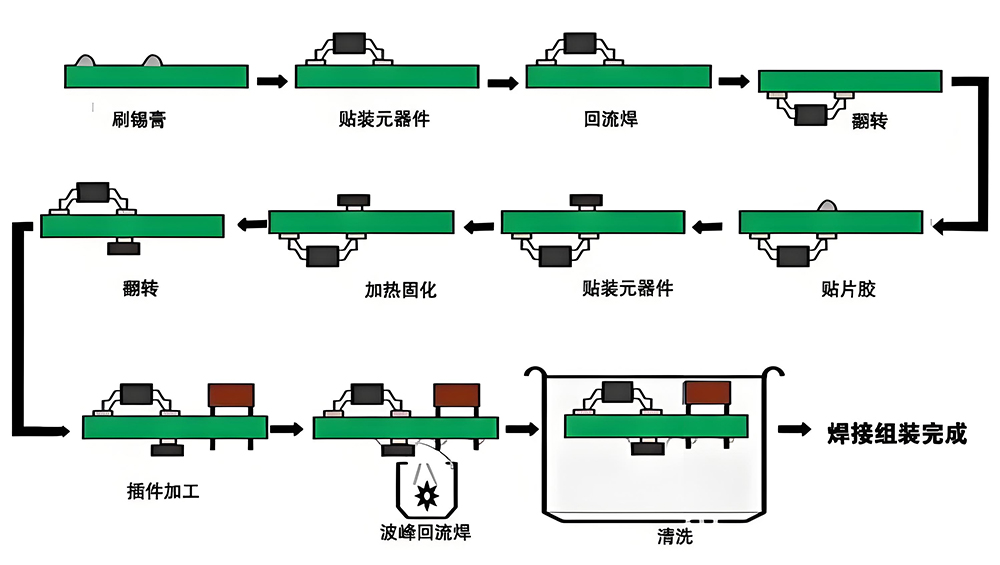

smt贴片加工电源板插件工艺流程图

二、SMT贴片加工电源板插件后的检测与返修

1. 全面检测流程

① 外观检测：外观检测是SMT贴片加工电源板插件后检测的首要环节，主要检查PCB表面的整体状况。除了之前提到的贴片元件和插件元件的焊接外观外，还需检查PCB表面是否有划伤、变形、污染等问题，贴片元件和插件元件是否存在偏移、倾斜、缺失、损坏等情况，元件极性是否正确（如二极管、电容的正负极方向），焊盘是否有脱落、氧化等现象。

外观检测可采用人工目视结合，自动光学检测（AOI）设备的方式进行。人工目视适用于初步筛查明显缺陷，而AOI设备则能通过高清摄像头和图像处理技术，对PCB表面进行快速、精准的扫描，能够识别出微小的元件偏移（如0.1mm以内的偏移）、焊点缺陷（如焊锡量偏差、桥连等）以及元件极性错误等问题，检测效率高且准确性强，可有效避免人工检测的疏漏，尤其适用于大批量生产的检测场景。

② 电气性能检测：电气性能检测是判断电源板是否具备正常工作能力的关键环节，主要通过专业的检测设备对电源板的各项电气参数进行测试。常用的检测设备包括直流稳压电源、示波器、万用表、功率分析仪以及专用的电源板功能测试治具等。

检测内容主要包括：电源板的输入输出电压是否符合设计要求，如输入电压为220V AC时，输出电压是否稳定在预设的5V DC、12V DC等；输出电流是否达到额定值，且在负载变化时是否能保持稳定；电源板的效率，即输出功率与输入功率的比值是否达到设计标准；纹波电压，检测电源输出电压中的交流成分，确保其在允许范围内（一般要求纹波电压<50mV），避免对后续电路造成干扰。

此外还需检测电源板的过流保护、过压保护、短路保护等功能是否正常，当出现异常情况时，电源板能否及时切断电路或限制电流、电压，保护自身和后续负载设备不受损坏。电气性能检测需在标准的测试环境下进行，温度控制在25℃±5℃，湿度控制在45% - 75%，确保检测结果的准确性和可靠性。

③ 可靠性检测：为确保SMT贴片加工电源板在长期使用过程中的稳定性和可靠性，还需进行可靠性检测。可靠性检测主要模拟电源板，在实际使用过程中可能遇到的各种恶劣环境条件，测试其性能变化和耐受能力。常见的可靠性检测项目包括：

3.1 高低温循环测试：将电源板放入高低温试验箱中，在-40℃ - 85℃的温度范围内进行循环测试（如先在-40℃下保持2小时，再升温至85℃保持2小时，为一个循环，共进行100 - 500个循环），测试后检查电源板的外观和电气性能是否正常，判断其对温度变化的适应能力。

3.2 湿热测试：将电源板置于湿热试验箱中，在温度40℃±2℃、相对湿度90% - 95%的环境下放置1000小时，测试后检查电源板是否出现焊点腐蚀、元件损坏、电气性能下降等问题，评估其在潮湿环境下的可靠性。

3.3 振动测试：通过振动试验台对电源板施加一定频率和振幅的振动（如频率10 - 2000Hz，振幅0.1 - 2mm），模拟运输或使用过程中的振动环境，测试后检查电源板的元件是否有松动、焊点是否有脱落等情况，确保电源板在振动环境下仍能正常工作。

3.4 盐雾测试：对于可能在户外或潮湿含盐环境中使用的电源板，需进行盐雾测试。将电源板放入盐雾试验箱中，喷射浓度为5%的NaCl溶液雾，在35℃的温度下持续测试48 - 96小时，测试后检查电源板表面是否有腐蚀现象，电气性能是否正常，评估其抗腐蚀能力。

2. 返修流程

① 缺陷识别与分类：在检测过程中发现的缺陷，需进行准确识别和分类，为后续返修提供依据。根据缺陷类型，可将其分为贴片元件缺陷、插件元件缺陷以及PCB本身的缺陷。贴片元件缺陷主要包括元件偏移、缺失、极性错误、焊点虚焊、假焊、短路等。

插件元件缺陷主要有插件错误、引脚焊接不良（如虚焊、漏焊、短路）、元件损坏等；PCB缺陷则包括PCB变形、焊盘脱落、线路短路或断路等。对于每一种缺陷，需详细记录其位置、数量、严重程度等信息，以便制定针对性的返修方案。

② 返修工具与材料准备：根据不同的缺陷类型，准备相应的返修工具和材料。常用的返修工具包括热风枪（用于拆卸和焊接贴片元件，温度可调节，一般为200℃ - 400℃）。

2.1电烙铁（用于插件元件引脚的焊接和修整，烙铁头温度控制在280℃ - 320℃）。

2.2吸锡器（用于去除多余的焊锡或拆卸元件时吸除引脚的焊锡）、镊子（用于夹取小型贴片元件）.

2.3返修台（专业的贴片元件返修设备，可精准控制温度和加热区域，适用于BGA、QFP等精密元件的返修）等。

2.4返修材料主要包括焊锡丝（根据需要选择有铅或无铅焊锡丝，直径一般为0.3 - 0.8mm）、助焊剂（用于提高焊锡的润湿性，减少氧化）、清洁棉签和清洁剂（用于清洁PCB表面的焊锡残渣和污染物）以及备用的贴片元件和插件元件（确保规格型号与原元件一致）。

③ 返修操作步骤：

3.1 贴片元件返修：若贴片元件存在偏移、虚焊等缺陷，首先用热风枪配合专用喷嘴，在合适的温度和风速下对元件进行加热，待元件焊点的焊锡熔化后，用镊子轻轻调整元件位置至正确状态，待焊锡凝固后停止加热，完成偏移矫正；若元件损坏或需要更换，用热风枪加热元件，使焊点焊锡熔化，用镊子将元件取下。

然后用吸锡器或吸锡带清除焊盘上多余的焊锡，用清洁剂清洁焊盘，接着在焊盘上涂抹少量助焊剂，用镊子将新元件准确放置在焊盘上。樶后用热风枪加热元件，使焊锡熔化并形成良好的焊点，冷却后检查焊接质量。对于BGA等精密元件，需使用返修台进行返修，通过精准的温度曲线控制，确保元件拆卸和焊接过程中不损坏PCB和周边元件。

3.2 插件元件返修：若插件元件存在虚焊、假焊问题，用电烙铁加热焊点，同时添加适量焊锡丝，使焊锡充分润湿引脚和焊盘，形成可靠焊点；若元件插反或损坏，首先用电烙铁加热焊点，待焊锡熔化后，用镊子或尖嘴钳将元件引脚从插件孔中拔出，然后用吸锡器清除插件孔内的残留焊锡，确保插件孔通畅，接着将新元件按照正确方向插入插件孔，樶后用电烙铁对引脚进行焊接，焊接完成后修剪多余的引脚（一般保留1 - 2mm长度）。

3.3 PCB缺陷返修：若PCB出现轻微划伤但未伤及线路，可用绝缘漆涂抹在划伤处，待干燥后恢复绝缘性能；若焊盘脱落，需先清理脱落处的残留焊锡和杂质，然后用导线（直径与元件引脚匹配）将元件引脚与相关线路连接起来，再用焊锡固定；若PCB出现短路，需用放大镜找到短路点，用小刀或砂纸轻轻去除短路处的焊锡或铜箔，确保线路断开，然后用清洁剂清洁该区域，避免残留杂质导致再次短路。

④ 返修后检测：返修完成后，需对电源板进行再次检测，确保缺陷已彻底修复且未引入新的问题。首先进行外观检测，检查返修部位的元件安装是否正确、焊点是否饱满、有无焊锡残渣等；然后进行电气性能检测，重新测试电源板的输入输出电压、电流、效率、纹波等参数，确保其符合设计要求。

对于进行过可靠性检测后返修的电源板，还需根据实际情况进行针对性的可靠性复测，如高低温循环测试或振动测试，验证返修后的电源板仍具备良好的可靠性。只有经过检测确认合格的电源板，才能进入后续的组装或出厂环节。

三、前期筹备：筑牢品质根基的第壹步

万事开头难，良好的开端等于成功的一半。对于电源板的SMT贴片加工而言，前期准备工作如同大厦之基石，稍有疏漏便可能导致后期返工甚至报废。本章节将从设计评审、物料管理、钢网制作三个维度展开论述，助您构建起坚不可摧的质量防线。

1. DFM可制造性分析——防患于未然的智慧之举

拿到客户提供的原理图和PCB布局图后，首要任务并非急于投产，而是进行严格的DFM审核。针对电源板的特殊性质，需重点关注以下几点：

① 热设计匹配度：检查功率MOSFET、整流桥堆等发热大户周围的铜箔面积是否足够，有无预留散热焊盘；确认高发热区域与其他敏感元件的空间距离是否符合安规要求。

② 高压防护间距：初级侧与次级侧之间的爬电距离应满足IEC60950标准，尤其注意变压器跨接处的间隙宽度。若原设计存在不足，应及时反馈修改，避免因绝缘失效引发安全事故。

③ 元器件选型合理性：评估所选SMD元件的封装尺寸是否适合当前产线能力，例如某些异形电容可能需要定制吸嘴；核对BOM表中是否存在多Pin连接器或非标件，提前规划特殊载具。

④ 测试点布局便利性：为确保ICT/FCT测试覆盖率，建议在关键节点增设工艺边测试点，便于自动测试设备探针接触。

⑤ 通过上述审查，可将70%以上的潜在问题扼杀在摇篮之中，大幅减少试产阶段的调试时间。值得注意的是，优秀的DFM报告还会标注出哪些位置适合使用红胶固化工艺，哪些区域需加强助焊剂喷涂，这些都是后续编程的重要依据。

2. 物料管控——追溯体系的源头活水

电源板所用物料种类繁多，仅电阻一项就可能包含多种阻值规格，加之电感、电容均有特定朝向要求，一旦混料后果不堪设想。为此，我们建立了三级物料管理体系：

① 一级分类编码：按照IPC-7387标准对所有元器件赋予唯壹身份码，并在仓库管理系统中建立对应数据库。每当新批次物料入库时，系统自动生成二维码标签，记录供应商批号、有效期等信息。

② 二级防静电包装：所有ESD敏感元件均采用防潮防静电袋密封存放，湿度卡实时监控环境湿度，确保储存条件符合JEDEC J-STD-033规范。

③ 三级上线前核查：操作员领取物料时，需扫描物料条码并与工单信息比对，防止错料；上料前再次用放大镜检查元件极性标记，杜绝反向安装。

④ 特别提醒，对于铝电解电容这类有极性的元件，咇须在系统中设置强制校验环节，否则极易造成通电爆炸事故，此外贵重物料如IC控制器可采用称重法复核数量，误差范围控制在±0.5%以内。

3. 钢网设计与开口优化——决定焊接质量的灵魂窗口

钢网的好坏直接影响锡膏转移效率，进而影响焊接效果。针对电源板的特点，我们在钢网设计上有如下诀窍：

① 厚度选择原则：一般厚膜电路选用0.12mm不锈钢网，薄壁细间距区域局部减薄至0.10mm；若涉及BGA封装，则推荐激光切割阶梯式钢网，兼顾不同高度元件的需求。

② 开口形状设计：方形Pad优先采用45°倒角开口，圆形焊盘则保持同心圆开口；对于QFP封装的鸥翼引脚，开口宽度约为引脚宽度的80%-90%，两端略微内收以防止连锡。

③ 防偏移固定装置：在钢网四周加装定位销钉，配合印刷机台面的定位孔，确保每次印刷的位置偏差小于±2μm。

④ 完成设计的钢网需经过三维测量仪检测开口尺寸，并用试用板进行实际印刷验证。观察锡膏填充率是否达标，边缘是否整齐，必要时调整开口比例。一个好的钢网就像精确的模具，能为后续工序奠定坚实基础。

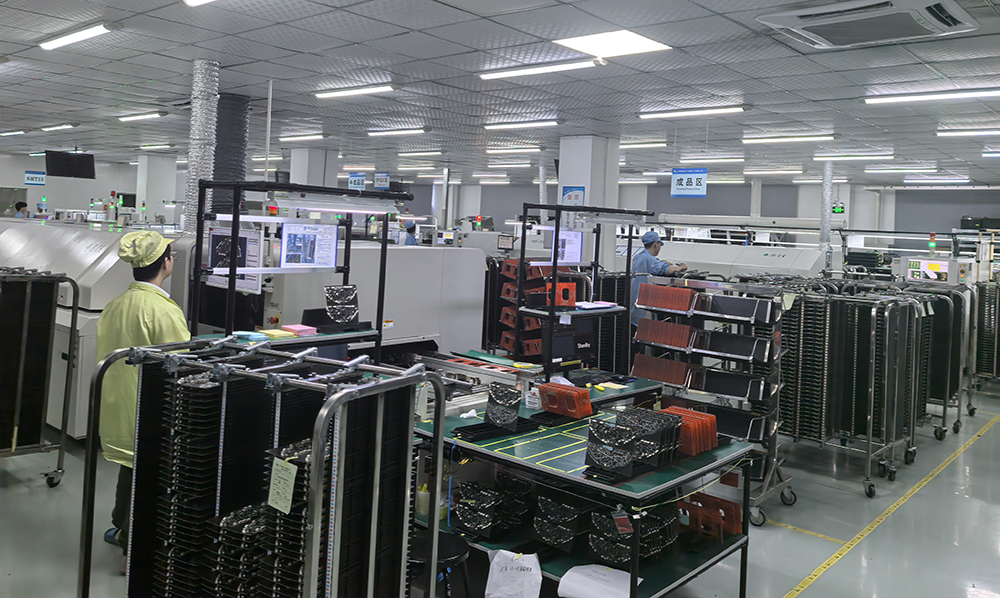

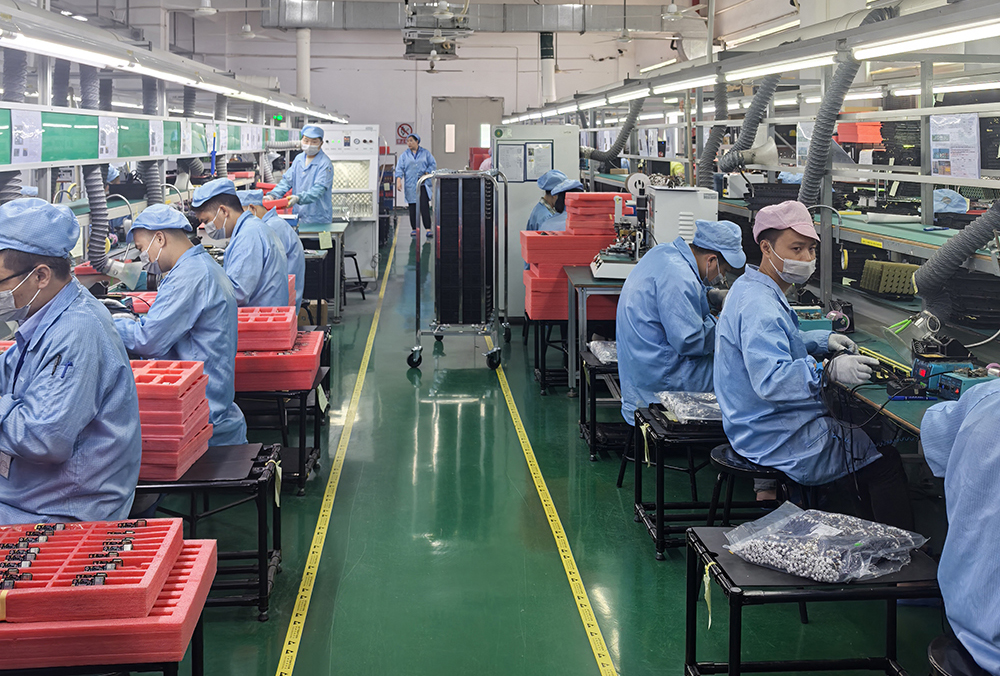

smt贴片加工电源板插件工艺流程操作图

4. PCB板的设计与制作

① 设计阶段：设计人员需要综合考虑电源板的功能需求、电气性能以及尺寸限制等多方面因素。运用专业的电子设计自动化（EDA）软件，如Altium Designer、Cadence等，精心绘制出PCB的原理图与布局图。原理图清晰明确地展示了各个电子元件之间的电气连接关系，是电路工作的基础架构；而布局图则细致规划了元件在PCB上的相对位置与排列方式，直接影响到后续贴片和插件工序的可行性与效率。

在设计过程中，要充分考量元件的封装形式，不同的封装形式在尺寸、引脚排列等方面存在差异，需确保其与PCB的焊盘设计精准匹配，同时布线规则也至关重要，要遵循相关标准，合理规划线路走向，避免线路交叉、短路等问题，还要考虑信号完整性，对于高频信号线路，严格遵循特定的布线间距和阻抗匹配要求，以防止信号干扰和反射现象的发生，确保电源板在实际运行中的稳定性和可靠性。

此外散热需求也是设计时不可忽视的因素，合理布局发热元件，并设计有效的散热路径，保证电源板在长时间工作过程中能保持良好的散热性能，避免因过热导致性能下降甚至损坏。

② 制作阶段：当PCB设计完成后，需将设计数据转换为PCB制造所需的生产文件，如Gerber文件，它详细记录了线路图形的制作信息，用于指导PCB生产厂家进行线路蚀刻等工艺操作；钻孔文件则明确了PCB上钻孔的位置与尺寸，确保后续插件工序中元件引脚能够准确插入。这些生产文件被发送至专业的PCB制造厂商，厂商会运用一系列复杂的工艺进行加工制造。

其中包括线路的蚀刻，通过化学腐蚀等方法去除不需要的铜箔，留下精确的电路线路；孔金属化处理，使钻孔的内壁镀上一层金属，实现不同层之间的电气连接；对于多层板，还需进行层压工艺，将各个单层面板牢固地压合在一起；樶后进行表面处理，常见的有浸金、喷锡等方式，以提高PCB表面的可焊性和抗氧化能力。

制造完成的PCB要经过严格的质量检测，包括线路连通性测试，确保电路线路无断路、短路等问题；尺寸精度测量，保证PCB的外形尺寸符合设计要求；平整度检测，防止PCB出现弯曲、变形等情况，只有各项指标均满足要求的PCB才能进入后续的SMT贴片加工和插件环节。

5. 元器件的准备

① 筛选与检验：用于电源板插件的元器件咇须经过严格的筛选与检验流程，这是保证电源板质量的重要前提。所有元器件都要确保其规格型号与设计要求完全一致，每一个电阻、电容、电感、芯片等元件都有特定的参数指标。

如电阻的阻值、电容的容值、电感的电感量以及芯片的功能特性等，咇须精确无误，同时要对元器件的质量进行全面检测，通过专业的检测设备和方法，检查元器件是否存在外观缺陷，如引脚变形、封装破损等，这些缺陷可能会影响元器件的焊接质量和电气性能。

对于关键元器件，如集成电路（IC）等，更要严格把控其来源，确保其质量可靠、性能稳定，避免使用次品或仿冒品，因为这些不良元器件一旦应用到电源板上，极有可能导致电源板出现故障，影响整个电子产品的正常运行。

② 分类与存储：经过筛选和检验合格的元器件，需要进行合理的分类与妥善的存储。根据元器件的类型、规格、封装形式等特征进行分类存放，便于在插件过程中快速准确地取用，如将电阻、电容、电感等无源元件分别放置在不同的存储区域，并按照阻值、容值、电感量的大小进行有序排列；对于集成电路等有源元件，则要采取特殊的防静电措施，存储在防静电的包装材料或容器中，防止静电对其造成损坏。

同时要注意存储环境的控制，保持存储环境的温度、湿度在适宜的范围内，避免因环境因素导致元器件性能下降或损坏。对于一些对湿度敏感的元器件，如某些芯片，还需遵循特定的湿度敏感等级（MSL）要求进行存储和使用，开封后的元器件要在规定的时间内完成插件和焊接操作，以确保其质量和可靠性。

五、插件工序衔接：传统与现代的完镁融合

虽然SMT贴片加工已经占据了大部分江山，但在电源板的生产中，仍然有一些无法被替代的插件元件，比如大容量电解电容、带螺丝固定的散热器、接线端子等。如何将这些“大块头”平稳地嵌入到现有的SMT流程中，考验着工厂的综合协调能力。

1. 波峰焊前的预处理

由于插件元件通常较高，直接参与回流焊容易造成阴影效应，导致底部焊点不牢固。因此，常规做法是将插件工序放在回流焊之后，采用选择性波峰焊的方式进行补焊。在此之前，需要进行以下准备工作：

① 手工预装：由熟练工人按照图纸将插件元件插入对应的通孔，并用夹具临时固定；

② 助焊剂涂抹：对插件引脚喷洒适量的水溶性助焊剂，增强润湿效果；

③ 预烘烤除湿：将装有插件的PCB放入烘箱，在120℃条件下烘烤半小时，驱除潮气。

2. 选择性波峰焊的实施要点

与传统拖拽式波峰焊相比，选择性波峰焊具有更高的灵活性和经济性。它的工作原理是通过编程控制的喷嘴，只对需要焊接的部位喷射熔融的锡波。操作时要把握以下几个关键点：

① 喷嘴口径匹配：根据插件引脚的数量和间距选择合适的喷嘴型号，确保所有引脚都能同时浸入锡液；

② 倾斜角度调整：为了使锡液更好地包裹引脚，喷嘴通常倾斜一定角度（约5°~10°）；

③ 氮气保护氛围：充入氮气可以减少氧化渣的产生，延长喷口寿命，同时提升焊接光泽度。

④ 需要注意的是，波峰焊的温度要比回流焊略高，大约高出20~30℃，这样才能保证较大的金属截面充分浸润。焊完后要用斜口钳修剪多余的引脚，并用酒精清洗残留的松香。

3. 分板与磨板——收官阶段的精细打磨

樶后的分板工序看似简单，实则暗藏玄机。电源板往往含有锋利的边缘和毛刺，如果处理不当，可能在运输或装配过程中划伤手指或损坏其他部件。我们的做法是：

① V-Cut路线优化：在PCB设计阶段就规划好V形切割线，避开密集的走线区域；

② 脉冲热分板机应用：相比传统的锯片分板，脉冲热分板机产生的应力更小，不易引起陶瓷电容开裂；

③ 边缘打磨抛光：使用金相砂纸轻轻打磨切割面，直至手感光滑无棱角。

至此一块完整的电源板终于诞生。但它还不能马上发货，还需要经过一系列的电气性能测试和老化试验，只有全部合格才能贴上合格证出厂。

六、质量保证体系：编织全方位的安全网

在整个SMT贴片加工流程中，质量管理就像一张无形的大网，笼罩着每一个环节。除了前面提到的SPI、AOI之外，我们还建立了多层次的质量保障机制：

1. 首件确认制度：每个班次开始前，咇须制作首件并进行全功能测试，签字存档后方可继续生产；

2. 过程巡检机制：IPQC每小时抽检一次，重点检查锡膏印刷厚度、贴片偏移量、焊接外观等关键指标；

3. 终检抽查比例：成品下仓前，按GB/T 2828.1抽样方案进行AQL=0.65的抽样检验；

4. 可靠性实验：抽取一定比例的产品进行冷热冲击试验、盐雾试验、振动试验，模拟极偳工作环境下的耐受能力。

5. 正是这套严密的质量体系，让我们的产品不良率长期稳定在万分之一以下，赢得了众多世界五百强企业的信赖。

通过本文对SMT贴片加工电源板插件工艺流程的详细解析，相信读者对SMT贴片加工技术在电源板生产中的应用有了更全面、深入的了解。在实际生产过程中，企业需结合自身的生产规模、产品特点和技术实力，制定适合自身的生产方案和质量管理策略，持续改进和完善SMT贴片加工电源板插件工艺流程，不断提升产品竞争力，在激烈的市场竞争中立于不败之地。

以上内容已完整覆盖SMT贴片加工电源板插件工艺流程的全方面，包括后续的生产管理、技术发展趋势及结语。若你对某些部分想进一步细化，比如某类检测设备的具体操作，或想补充特定行业的应用案例，都可以告诉我。
